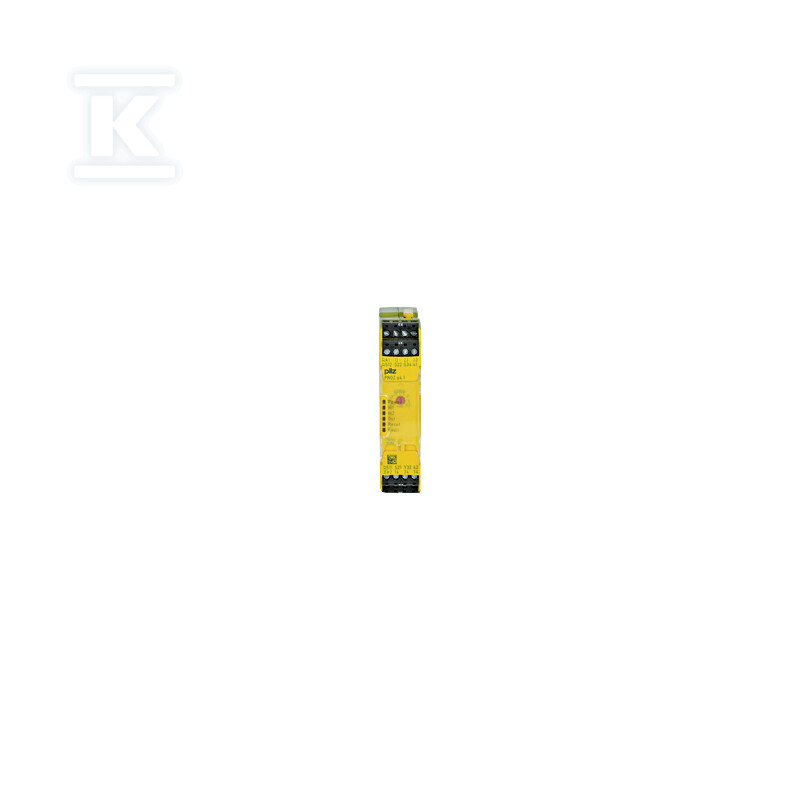

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750154

Zastosowanie w systemach bezpieczeństwa maszyn

Przekaźnik bezpieczeństwa PNOZsigma s4.1 to samodzielne urządzenie z rodziny produktowej Pilz, zaprojektowane do nadzorowania obwodów awaryjnego zatrzymania E-Stop oraz bramek bezpieczeństwa w aplikacjach przemysłowych. Obsługuje zarówno jednokanałowe, jak i dwukanałowe okablowanie z opcją detekcji zwarć między stykami lub bez - co pozwala instalatorowi dopasować poziom diagnostyki do wymagań konkretnej maszyny.

Urządzenie sprawdza się w monitorowaniu wyłączników bezpieczeństwa typu stop (E-Stop), czujników optycznych (kurtyny świetlne typu 2 i typu 4), wyłączników granicznych oraz elementów taktylnych. Obsługuje tryby pracy: automatyczny start, ręczny start oraz ręczny start z nadzorem - dzięki czemu można go integrować w różne konfiguracje układów sterowania bez konieczności dobierania dodatkowych modułów.

Wyjścia bezpieczeństwa i konfiguracja styków

Model dysponuje trzema wyjściami bezpieczeństwa N/O (normally open) o charakterystyce bezzwłocznej - to one realizują funkcję zatrzymania awaryjnego w przypadku aktywacji któregokolwiek z nadzorowanych elementów. Wyjście pomocnicze N/Z (normally closed) służy do sygnalizacji stanu urządzenia, a dodatkowe wyjście półprzewodnikowe SC umożliwia przesyłanie informacji diagnostycznej do sterownika PLC.

Maksymalne obciążalność styków bezpieczeństwa sięga 4 A przy napięciu DC oraz 1,5 A przy napięciu AC - co pozwala na bezpośrednie załączanie cewek stacyjnych zaworów czy przetwornic częstotliwości o mniejszej mocy bez konieczności stosowania przekaźników pośrednich. Dla obciążeń AC15 (cewki elektromagnesów) maksymalny prąd wynosi 0,6 A przy napięciu 230 V.

Zasilanie i parametry eksploatacyjne

Szeroki zakres napięcia zasilania 48-240 V AC/DC eliminuje potrzebę stosowania oddzielnych zasilaczy dla różnych napięć sieciowych - urządzenie pracuje zarówno z zasilaniem zmiennym jak i stałym w całym tym zakresie. Pobór mocy jest niski: 2,5 W przy zasilaniu DC lub 5 VA przy zasilaniu AC, co zmniejsza obciążenie zasilacza systemowego.

Obudowa o szerokości 22,5 mm pozwala na montaż w rozdzielnicach o ograniczonej przestrzeni - to standardowy wymiar dla kompaktowych przekaźników przemysłowych na szynę DIN. Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontaż bez użycia narzędzi specjalistycznych - przewody mocuje się śrubą we wtykowym module, który następnie wkłada się w złącze na urządzeniu.

Zakres temperatur pracy od -10°C do +60°C zapewnia niezawodność w nieogrzewanych halach produkcyjnych oraz w środowiskach o podwyższonej temperaturze. Wilgotność dopuszczalna do 93% przy 40°C bez kondensacji - urządzenie nie wymaga klimatyzacji szafy sterowniczej przy standardowych warunkach fabrycznych.

Bezpieczeństwo funkcjonalne i certyfikacje

Przekaźnik spełnia najwyższe wymagania norm bezpieczeństwa maszyn: kategoria bezpieczeństwa 4 według EN ISO 13849-1, poziom wydajności PLe oraz poziom integralności bezpieczeństwa SIL 3 według IEC 61508. Oznacza to, że urządzenie może być stosowane w aplikacjach krytycznych dla życia i zdrowia operatora - tam gdzie awaria systemu bezpieczeństwa mogłaby prowadzić do poważnych konsekwencji.

Certyfikaty obejmują oznaczenie CE, cULus (Stany Zjednoczone i Kanada), CCC (Chiny), KOSHA (Korea Południowa), TÜV oraz EAC (Eurazja). Potwierdzają zgodność z europejskimi normami EN 60947-5-1 (aparatura rozdzielcza i sterująca niskonapięciowa), EN ISO 13849-1 (bezpieczeństwo maszyn - części systemów sterowania), EN 62061 (bezpieczeństwo funkcjonalne układów sterowania elektrycznego) oraz EN 954-1 (kategorie bezpieczeństwa).

Materiały styków zawierają domieszkę złota (+0,2 µm Au) na bazie stopu srebro-miedź-nikiel (AgCuNi) - poprawia to odporność na korozję i wydłuża żywotność przy niskich obciążeniach sygnalizacyjnych.

Montaż i integracja systemowa

Urządzenie montuje się na szynie DIN TH35 w dowolnej pozycji - konstrukcja umożliwia pionowy i poziomy montaż bez wpływu na parametry termiczne. Wymiary gabarytowe to 98 × 22,5 × 120 mm, a masa netto wynosi 210 g - lekka konstrukcja nie obciąża szyny nawet przy instalacji wielu modułów obok siebie.

Stopień ochrony obudowy IP40 chroni przed przedostawaniem się ciał stałych powyżej 1 mm - wystarczająco dla montażu wewnątrz rozdzielnic zamkniętych. Dla aplikacji wymagających wyższej szczelności można stosować dodatkowe osłony lub szafy o wyższym IP.

Kompatybilność z rodziną PNOZsigma pozwala na łatwą rozbudowę systemu o kolejne moduły tego samego producenta - instalator wykorzystuje sprawdzone rozwiązania i ujednolicone schematy okablowania.
