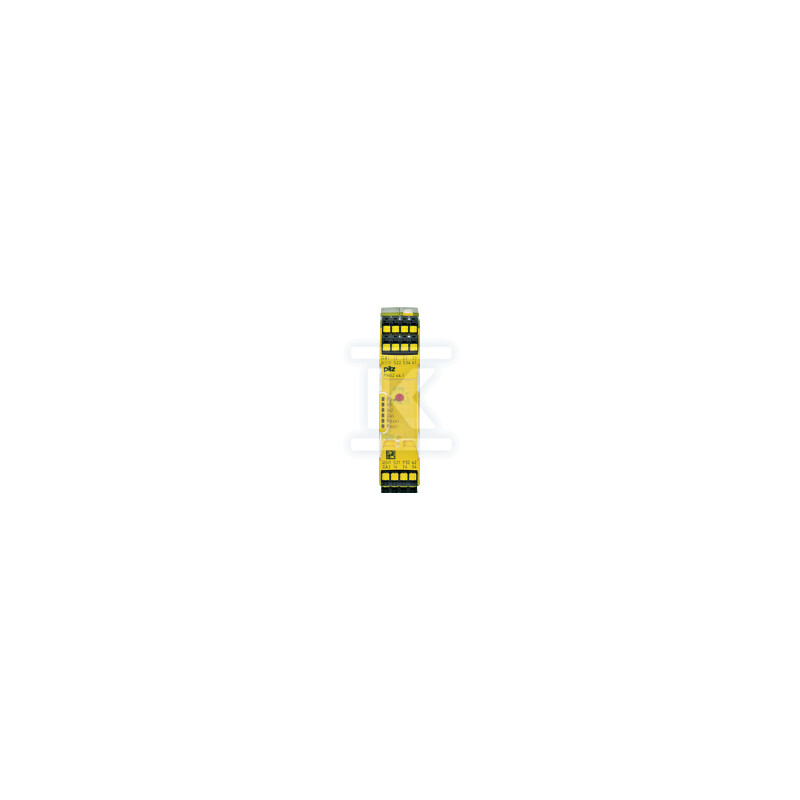

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/piec (EN 50156-1), okablowanie 1/2-kan., 3 N/O + 1 N/Z, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751124

Zastosowanie w systemach bezpieczeństwa przemysłowego

Przekaźnik bezpieczeństwa PNOZsigma s4.1 C to samodzielne urządzenie z rodziny PNOZ zaprojektowane do monitorowania obwodów awaryjnych w aplikacjach przemysłowych o wysokich wymaganiach bezpieczeństwa. Obsługuje wejścia z okablowaniem jedno lub dwukanałowym - z detekcją zwarć między stykami lub bez - co pozwala na elastyczną integrację z istniejącymi instalacjami. Urządzenie sprawdza się w monitorowaniu wyłączników bezpieczeństwa E-STOP, bramek ochronnych oraz pieców przemysłowych zgodnie z normą EN 50156-1.

Konstrukcja urządzenia obejmuje trzy wyjścia stykowe normalnie otwarte (N/O) zapewniające funkcję bezpieczeństwa oraz jedno wyjście normalnie zamknięte (N/Z) pełniące rolę wyjścia sygnalizacyjnego. Dodatkowo dostępne jest jedno wyjście półprzewodnikowe bezzwłoczne do sygnalizacji stanu pracy - przydatne w systemach diagnostycznych i wizualizacji procesu.

Parametry elektryczne i warunki pracy

Zasilanie napięciem stałym 24 V DC przy poborze mocy 2,5 W sprawia, że urządzenie łatwo zintegrować z typowymi systemami sterowania PLC i zasilaczami przemysłowymi. Styki bezpieczeństwa pracują przy obciążeniu do 240 V AC (prąd znamionowy 1,5 A) oraz 24 V DC (prąd znamionowy 4 A), co pozwala na bezpośrednie załączanie cewek zaworów i przekaźników pomocniczych bez dodatkowych podzespołów pośredniczących.

Materiał styków - AgCuNi z warstwą złota o grubości 0,2 µm - zapewnia niską rezystancję przejściową i odporność na zużycie przy częstym przełączaniu. Zakres temperatury otoczenia od -10°C do +60°C oraz dopuszczalna wilgotność 93% przy 40°C umożliwiają montaż w szafach sterowniczych narażonych na wahania temperatury - typowych dla hal produkcyjnych.

Urządzenie spełnia wymagania kompatybilności elektromagnetycznej według norm EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1, co gwarantuje odporność na zakłócenia w środowisku przemysłowym. Kategoria przepięciowa III/II oraz stopień zabrudzenia 2 określają warunki instalacyjne - urządzenie przystosowane jest do montażu na szynie DIN w rozdzielnicach drugiego lub trzeciego rzędu.

Montaż i wymiary

Szerokość obudowy wynosząca 22,5 mm czyni z przekaźnika jeden z najbardziej kompaktowych modułów bezpieczeństwa w ofercie Pilz - zmieści się nawet w ciasnych szafach sterowniczych o ograniczonej przestrzeni montażowej. Całkowite wymiary to 100 × 22,5 × 120 mm przy masie netto 185 g. Obudowa wykonana z poliwęglanu (PC) zapewnia klasę szczelności IP40 - chroni przed przedostawaniem się przedmiotów o średnicy powyżej 1 mm i kropel wody padających pionowo.

Zaciski wtykowe sprężynowe typu plug-in umożliwiają szybkie podłączenie i odłączenie przewodów bez użycia narzędzi - znacząco przyspieszają prace montażowe i serwisowe. Dowolna pozycja montażowa zapewnia elastyczność przy projektowaniu rozdzielnic.

Certyfikaty i zgodność normatywna

Urządzenie posiada kompleksowy zestaw certyfikatów międzynarodowych potwierdzających zgodność z rygorystycznymi normami bezpieczeństwa maszynowego:

• CE - zgodność z dyrektywą maszynową,
• UKCA - dopuszczenie na rynek brytyjski,
• cULus Listed - certyfikat amerykański i kanadyjski,
• CCC - certyfikat chiński,
• KOSHA - dopuszczenie koreańskie,
• EAC - certyfikat euroazjatycki,
• TÜV - badanie typu.

Dzięki posiadanym certyfikatom urządzenie sprawdza się w aplikacjach wymagających wysokiego poziomu niezawodności systemów bezpieczeństwa.
