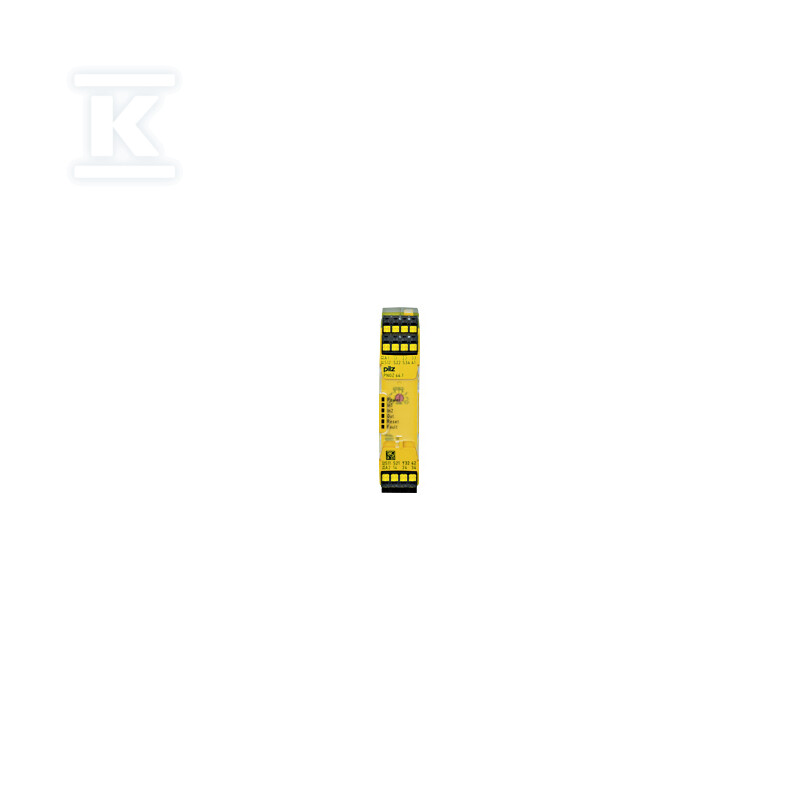

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751154

Bezpieczne monitorowanie E-stop i bramek w kompaktowej obudowie

Przekaźnik bezpieczeństwa PNOZsigma z rodziny s4.1 to samodzielne urządzenie przeznaczone do nadzorowania wyłączników bezpieczeństwa E-stop oraz bramek ochronnych w aplikacjach przemysłowych. Konstrukcja obsługuje zarówno jednokanałowe, jak i dwukanałowe okablowanie wejściowe - z opcją detekcji zwarć między stykami lub bez niej. Dzięki temu instalator może dopasować konfigurację do wymagań konkretnej maszyny i obowiązujących norm bezpieczeństwa.

Urządzenie wyposażono w trzy bezpieczne wyjścia NO (normally open), jedno wyjście NC (normally closed) oraz wyjście sygnalizacyjne SC. Wyjścia stykowe wykonano z stopu srebra z domieszką niklu (AgCuNi) z dodatkową warstwą złota (+0,2 µm Au), co poprawia odporność na zużycie przy częstym przełączaniu.

Parametry pracy i obciążalność styków

Moduł zasilany jest napięciem w zakresie 48-240 V AC/DC, pobierając maksymalnie 5 VA przy zasilaniu zmiennym lub 2,5 W przy stałym. Styki bezpieczeństwa pracują w kategoriach użytkowania zgodnych z normami EN:

• DC-12 i AC/DC1 według EN 60947-4-1 - sterowanie rezystancyjne i ogólne,
• AC15/DC13 według EN 60947-5-1 - sterowanie cewek solenoidów i silników.

Dla obciążenia rezystancyjnego styki wytrzymują do 240 V AC / 24 V DC, przy czym maksymalny prąd wynosi odpowiednio 1,5 A (AC) i 4 A (DC). Przy sterowaniu cewek według kategorii AC15 prąd maksymalny wynosi 0,6 A przy napięciu 230 V AC.

Konstrukcja mechaniczna i warunki eksploatacji

Obudowa o szerokości zaledwie 22,5 mm mieści się w najwęższych szafach sterowniczych - wysokość to 100 mm, głębokość 120 mm, masa netto 210 g. Wykonano ją w całości z poliwęglanu (PC), co zapewnia sztywność i odporność na udary mechaniczną.

Urządzenie pracuje w temperaturze od -10 do +60 °C, przy dopuszczalnej wilgotności względnej 93% przy40 °C. Kondensacja pary wodnej nie jest dozwolona - należy to uwzględnić przy instalacji w pomieszczeniach o zmiennych warunkach klimatycznych.

Stopień ochrony obudowy to IP40, kategorii przepięciowe III / II (do instalacji stałych / obwodów końcowych), stopień zabrudzenia 2. Moduł można montować w dowolnej pozycji - producent dopuszcza instalację na wysokościach do 5000 m n.p.m.

Okablowanie, diagnostyka i certyfikaty

Zaciski wtykowe sprężynowe pozwalają na szybki montaż bez narzędzi - wystarczy wcisnąć przewód do oporu. System zatrzasków umożliwia też demontaż całego modułu bez konieczności odkręcania przewodów. Rozmieszczenie i oznaczenie zacisków jest identyczne we wszystkich wersjach PNOZsigma, więc wymiana urządzenia na inny model z rodziny nie wymaga przebudowy okablowania.

Diagnostykę ułatwia wbudowany wyświetlacz z sześcioma diodami LED, sygnalizującymi status pracy i błędy - zewnętrzny sprzęt pomiarowy nie jest potrzebny. Elementy nastawcze mają zamykaną pokrywę utrudniającą manipulację ustawieniami przez osoby nieuprawnione.

Przekaźnik posiada pełen pakiet certyfikacji międzynarodowej: CE, CCC, UKCA, cULus Listed, KOSHA, EAC oraz badanie typu wydane przez TÜV. Urządzenie spełnia wymagania dyrektywy RoHS (2011/65/EU z rozszerzeniem 2015/863/EU) oraz zawiera substancje SVHC objęte rozporządzeniem REACH - produkt zawiera min. jedną substancję SVHC (ołów).
