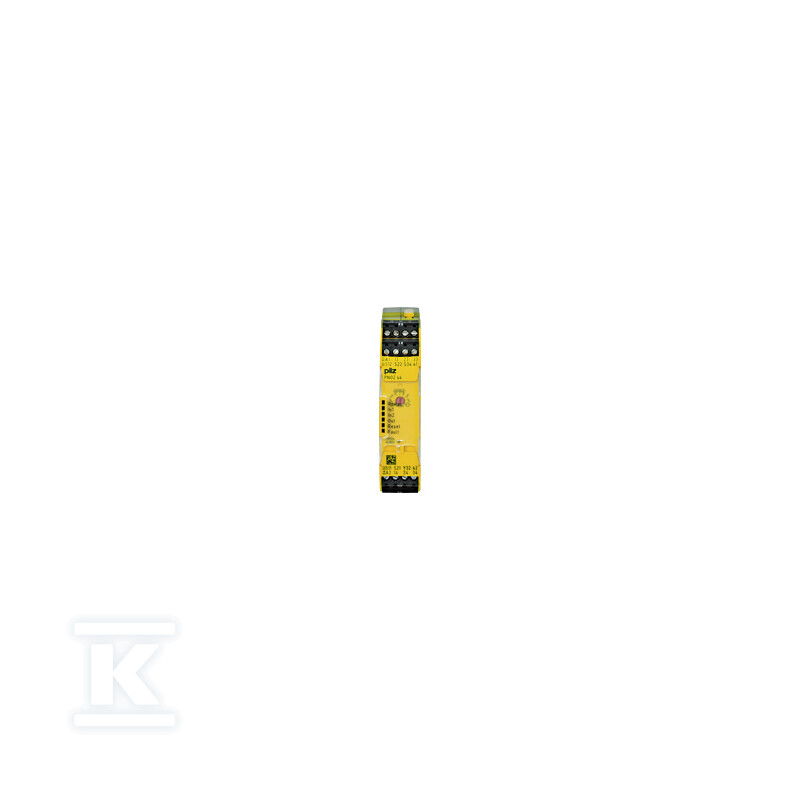

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, start auto/ręczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750104

Bezpieczne sterowanie w kompaktowej obudowie

Urządzenie z serii PNOZsigma, model 750104, to przekaźnik bezpieczeństwa zaprojektowany do monitorowania krytycznych funkcji w maszynach i systemach przemysłowych. Jego głównym zadaniem jest nadzór nad obwodami awaryjnego stopu (E-STOP), bramek bezpieczeństwa oraz urządzeń optoelektronicznych, takich jak kurtyny świetlne. Dzięki zastosowaniu napięcia sterowania 24 V DC, moduł ten idealnie integruje się z nowoczesnymi szafami sterowniczymi, oferując wysoką niezawodność przy jednoczesnym zachowaniu wąskiej obudowy o szerokości zaledwie 22,5 mm. Takie wymiary pozwalają na oszczędność miejsca w rozdzielni, co jest kluczowe przy gęstym montażu elementów automatyki.

Konfiguracja styków i elastyczność montażu

Wnętrze urządzenia oferuje precyzyjnie dobraną konfigurację wyjść, która pokrywa większość standardowych zastosowań w automatyce bezpieczeństwa. Znajdują się tu 3 styki bezpieczeństwa typu NO (normalnie otwarte), które zapewniają bezpośrednie odcięcie zasilania napędów w sytuacji zagrożenia. Dodatkowo, urządzenie wyposażono w 1 styk pomocniczy typu NC (normalnie zamknięty) oraz 1 wyjście półprzewodnikowe, które może służyć do sygnalizacji stanu lub sterowania innymi modułami logicznymi. Taki układ pozwala na jednoczesne wyłączenie maszyny i przesłanie sygnału do systemu nadrzędnego bez konieczności stosowania dodatkowych przekaźników pośredniczących.

Montaż odbywa się na szynie DIN, co ułatwia szybki montaż i demontaż podczas prac serwisowych. Połączenia elektryczne realizowane są za pomocą wtykowych zacisków śrubowych, które gwarantują pewne mocowanie przewodów o przekroju od 24 do 12 AWG. Tego typu złącza są odporne na wibracje typowe dla środowiska przemysłowego i eliminują ryzyko luzowania się przewodów w czasie pracy. Obudowa wykonana z poliwęglanu (PC) zapewnia klasę szczelności IP40, chroniąc wnętrze przed pyłem i kroplami wody padającymi pod kątem, co jest wystarczające dla większości zastosowań wewnątrz szaf sterowniczych.

Zgodność z normami i warunki pracy

Urządzenie spełnia rygorystyczne wymagania dotyczące bezpieczeństwa funkcjonalnego, osiągając kategorię bezpieczeństwa 4 zgodnie z normą EN 954-1 oraz poziom wydajności PL e według EN ISO 13849-1. Oznacza to, że nawet przy pojedynczej usterce wewnętrznej system nie traci zdolności do bezpiecznego wyłączenia maszyny. Producent uzyskał liczne certyfikaty międzynarodowe, w tym od TÜV, UL (cULus Listed) oraz KOSHA, co potwierdza jego przydatność w projektach realizowanych na rynkach europejskich, amerykańskich i azjatyckich.

Praca urządzenia jest możliwa w temperaturze otoczenia od -10°C do +55°C, a wilgotność względna może wynosić do 93% (przy 40°C), pod warunkiem braku kondensacji pary wodnej na elementach stykowych. Styki wykonane są z stopu srebra, miedzi i niklu (AgCuNi) z powłoką złotą o grubości 0,2 µm, co zapewnia niski opór przejścia i długą żywotność nawet przy częstych cyklach załączania. Maksymalny prąd przełączany przez styki bezpieczeństwa wynosi 6 A dla napięcia AC/DC (zależnie od kategorii obciążenia), co pozwala na bezpośrednie sterowanie stycznikami lub mniejszymi silnikami bez dodatkowych przekaźników pośrednich.

Dzięki możliwości konfiguracji wejść jako jedno- lub dwukanałowych oraz opcji wykrywania zwarć międzykanałowych, urządzenie dostosowuje się do różnych schematów okablowania czujników bezpieczeństwa. Ręczny lub automatyczny tryb resetu pozwala na elastyczne zarządzanie procesem ponownego uruchamiania maszyny po usunięciu zagrożenia. Całość konstrukcji została zaprojektowana tak, aby minimalizować ryzyko błędów instalacyjnych i zapewnić ciągłość działania systemu nawet w trudnych warunkach środowiskowych.
