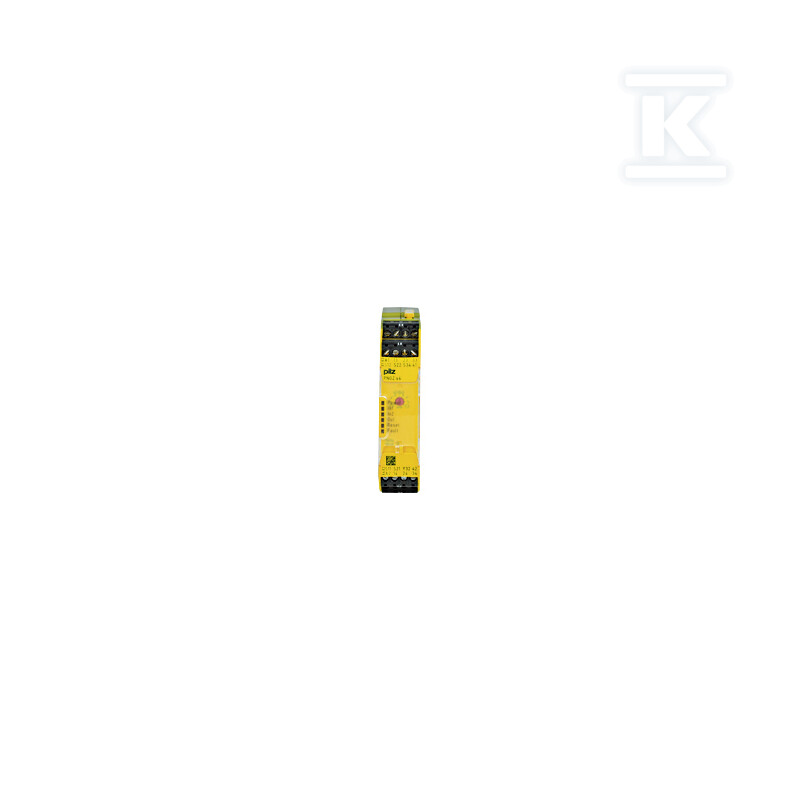

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750134

Zastosowanie i przeznaczenie

Przekaźnik bezpieczeństwa PNOZsigma s4 to samodzielne urządzenie do monitorowania obwodów awaryjnego zatrzymania E-STOP, bramek bezpieczeństwa oraz barier świetlnych w aplikacjach przemysłowych. Obsługuje zarówno jednokanałowe, jak i dwukanałowe podłączenie czujników - z opcją detekcji zwarć między stykami lub bez niej. Dzięki temu można go adaptować do różnych konfiguracji instalacji bezpieczeństwa, w zależności od wymaganego poziomu ochrony.

Urządzenie sprawdza się w roli elementu wykonawczego systemów bezpieczeństwa maszyn zgodnych z dyrektywą maszynową - monitoruje stan przycisków awaryjnego zatrzymania, wyłączników krańcowych drzwi ochronnych oraz kurtyn świetlnych. Może pracować w trybie automatycznego rozruchu lub z ręcznym resetem (także nadzorowanym z narastającym lub opadającym zboczem), co daje elastyczność przy projektowaniu układów sterowania.

Wyjścia i konfiguracja styków

Przekaźnik wyposażony jest w trzy styki bezpieczeństwa N/O (zestyki normalnie otwarte) działające natychmiastowo - to one odpowiedzialne za przerwanie obwodu zasilania maszyny w sytuacji awaryjnej. Oprócz nich dostępny jest jeden styk pomocniczy N/Z (zestyk normalnie zamknięty) do sygnalizacji stanu urządzenia oraz jeden wyjście półprzewodnikowe (transistorowe) do integracji z systemami PLC lub diagnostyki.

Styki bezpieczeństwa wykonane są ze stopu srebra CuNi z powłoką złota o grubości 0,2 µm - zapewnia to niską rezystancję styku oraz odporność na korozję w warunkach przemysłowych. Maksymalny prąd ciągły styków wynosi 6 A przy napięciu 240 V AC lub 24 V DC, co pozwala na bezpośrednie załączanie cewek stacyjnic lub małych silników.

Parametry zasilania i warunki pracy

Zakres napięcia zasilania 48-240 V AC/DC sprawia, że urządzenie jest uniwersalne - działa zarówno z zasilaniem zmiennym jak i stałym bez konieczności stosowania zewnętrznych zasilaczy czy adapterów. Tolerancja napięcia wynosi -15%/+10%, co zapewnia stabilną pracę nawet przy wahaniach w sieci zasilającej.

Temperatura pracy od -10 do +55°C pozwala na montaż w typowych szafach sterowniczych bez klimatyzacji - nawet w halach produkcyjnych o zmiennej temperaturze otoczenia. Urządzenie montowane jest na szynie DIN TH35 - wymaga przy tym minimum IP54 w miejscu zabudowy (szafa sterownicza), natomiast samo urządzenie ma IP40 na obudowie i IP20 na zaciskach.

Bezpieczeństwo funkcjonalne i normy

Urządzenie osiąga Performance Level e według EN ISO 13849-1 oraz kategorię bezpieczeństwa 4 według EN954-1 - najwyższy poziom niezawodności dla tego typu aplikacji. Wartość PFHD (prawdopodobieństwo niebezpiecznego uszkodzenia na godzinę) wynosi zaledwie 2,31×10??, co oznacza praktycznie zerowe ryzyko awarii prowadzącej do utraty funkcji bezpieczeństwa.

Spełnia normy EN60947-5-1, EN60204-1, VDE0113-1, EN62061 oraz wymagania dotyczące kompatybilności elektromagnetycznej (EN61000-6-2, EN61000-6-4). Posiada certyfikaty UL/cUL, CCC oraz homologację GOST - dopuszczające do stosowania na rynku europejskim, amerykańskim i azjatyckim.

Układ jest redundantny z wewnętrznym samomonitorowaniem - funkcja bezpieczeństwa pozostaje skuteczna nawet w przypadku uszkodzenia pojedynczego elementu. Poprawność otwierania i zamykania styków testowana jest automatycznie przy każdym cyklu załączenia.

Montaż i podłączenie

Szerokość urządzenia to tylko 22,5 mm przy wysokości 98 mm i głębokości 120 mm - kompaktowa budowa pozwala na oszczędzanie miejsca w szafie sterowniczej. Zaciski są wtykowe śrubowe (możliwe też użycie wersji zzaciskami sprężynowymi), co ułatwia instalację i serwisowanie bez konieczności lutowania.

Maksymalny przekrój przewodu przy zaciskach śrubowych to 2,5 mm2 dla jednego przewodu elastycznego lub 1,5 mm2 dla dwóch przewodów tej samej średnicy. Moment dokręcania wynosi 0,5 Nm. Dla ochrony przed zwarciem styków zalecane jest stosowanie zewnętrznychbezpieczników topikowych - szybkich o prądzie 6 A dla styków bezpieczeństwa.

Mechaniczna trwałość mechaniczna sięga do 10 milionów cykli łączeń.
