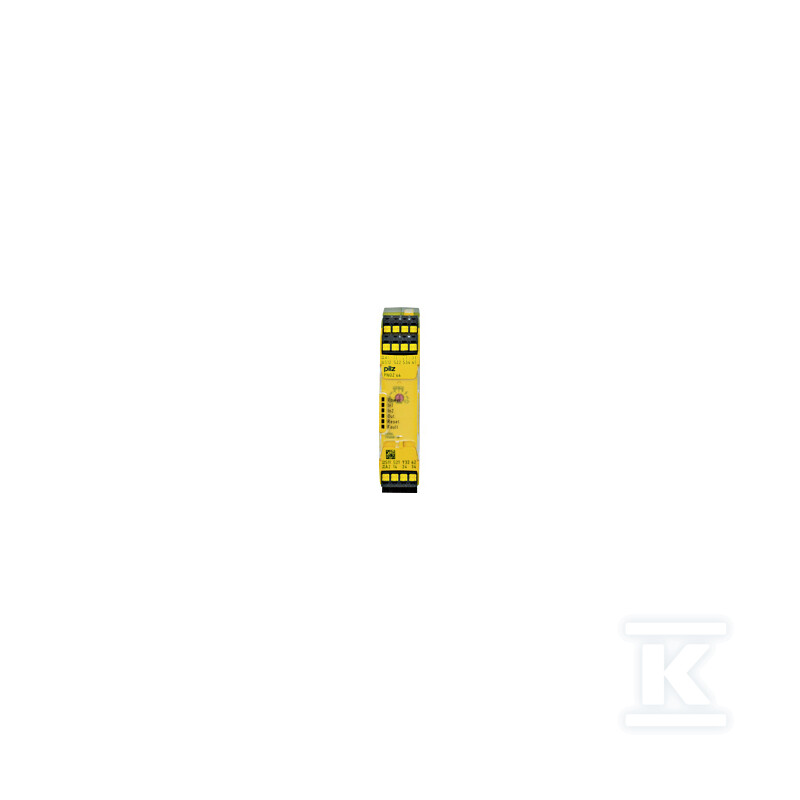

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, start auto/ręczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751104

Profesjonalne rozwiązanie do monitorowania obwodów bezpieczeństwa

Przekaźnik bezpieczeństwa PNOZsigma to kompaktowe urządzenie z serii PNOZ s4 przeznaczone do niezawodnego monitorowania przycisków awaryjnego E-STOP, wyłączników bramek bezpieczeństwa oraz kurtyn świetlnych. Konstrukcja oparta na redundantnym obwodzie z wbudowanym samoczynnym monitorowaniem zapewnia ciągłość funkcji bezpieczeństwa nawet w przypadku usterki pojedynczego komponentu - to kluczowe w aplikacjach gdzie wymagany jest najwyższy poziom ochrony.

Okablowanie wejściowe i tryby startu

Urządzenie obsługuje zarówno jedno-, jak i dwukanałowe okablowanie wejściowe z opcjonalną detekcją zwarć między stykami lub bez niej. Dzięki temu instalator może dostosować poziom diagnostyki do wymagań konkretnej aplikacji. Tryb startu można skonfigurować jako automatyczny lub ręczny (z nadzorem) - przełącznik obrotowy na froncie obudowy pozwala na szybką zmianę trybu pracy bez konieczności programowania czy użycia narzędzi.

Wyjścia bezpieczeństwa i sygnalizacja

Moduł wyposażony jest w trzy styki bezpieczeństwa N/O (normally open) o obciążalności do 6 A przy napięciu AC240V lub DC24V, co pozwala na bezpośrednie załączanie napędów maszyn i innych odbiorników przemysłowych. Jeden styk pomocniczy N/C (normally closed) służy do monitorowania stanu przekaźnika przez zewnętrzny system sterowania. Dodatkowe wyjście półprzewodnikowe (tranzystorowe) umożliwia przesyłanie sygnałów diagnostycznych do systemów PLC - przydatne przy integracji z nowoczesnymi liniami produkcyjnymi.

Konstrukcja i warunki pracy

Obudowa o szerokości 22,5 mm mieści się na standardowej szynie DIN, zajmując minimalną przestrzeń w rozdzielnicy. Zaciski wtykowe sprężynowe eliminują potrzebę użycia śrubokręta - wystarczy wsunąć przewód aby uzyskać pewne połączenie, co znacząco przyspiesza montaż i serwisowanie w warunkach przemysłowych.

Zakres temperatur pracy od -10°C do +55°C oraz klasa szczelności IP40 sprawiają, że urządzenie sprawdza się zarówno w chłodniach, jak i w gorących halach produkcyjnych. Wbudowany elektroniczny bezpiecznik chroni przekaźnik przed przeciążeniem - nie ma potrzeby stosowania dodatkowych elementów zabezpieczających w większości typowych aplikacji.

Zgodność z normami i certyfikaty

Urządzenie spełnia wymagania EN ISO 13849-1 dla poziomu integralności bezpieczeństwa PL e oraz EN 62061 dla poziomu SIL CL3 - są to najwyższe klasy bezpieczeństwa funkcjonalnego stosowane w aplikacjach krytycznych dla życia i zdrowia. Certyfikaty CE, cULus, TÜV, KOSHA, CCC oraz EAC potwierdzają zgodność z międzynarodowymi normami bezpieczeństwa maszynowego.

Prawidłowo otwarcie i zamknięcie styków bezpieczeństwa jest automatycznie testowane w każdym cyklu włączania-wyłączania - funkcja ta działa w tle i nie wymaga interwencji operatora ani programisty.
