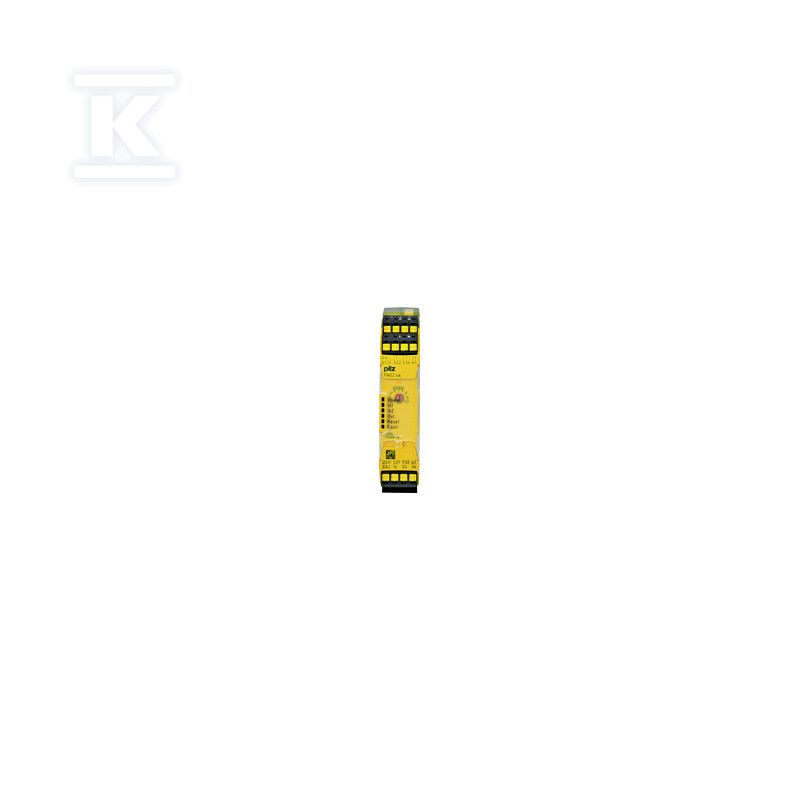

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe, wersja coated 751184

Przekaźnik bezpieczeństwa do monitorowania E-STOP i bramek ochronnych

Przekaźnik PNOZsigma to samodzielne urządzenie bezpieczeństwa zaprojektowane do niezawodnej ochrony maszyn i linii produkcyjnych. Obsługuje zarówno jednokanałowe, jak i dwukanałowe okablowanie wejściowe z opcją detekcji zwarć między stykami - dzięki temu instalator może dostosować poziom diagnostyki do wymagań konkretnej aplikacji.

Wyjścia bezpieczeństwa i konfiguracja styków

Urządzenie udostępnia trzy styki zwierające (N/O) oraz jeden styk rozwierający (N/Z) jako wyjścia bezpieczeństwa - to standardowa konfiguracja dla aplikacji E-stop i bramek ochronnych. Dodatkowy wyjście półprzewodnikowe (SC) służy do sygnalizacji stanu urządzenia w systemie sterowania. Maksymalne obciążenie styków bezpieczeństwa wynosi 6 A przy napięciu AC1 (do 240 V) oraz 6 A przy DC1 (24 V), co pozwala na bezpośrednie załączanie napędów i elementów wykonawczych. Dla obciążeń indukcyjnych zgodnych z kategorią AC15 urządzenie pracuje przy 230 V AC / 5 A, a przy obciążeniu DC13 - 24 V DC. Styki wykonane są ze stopu AgCuNi z dodatkową warstwą złota (0,2 µm Au), co poprawia odporność na korozję i wydłuża żywotność przy niskich obciążeniach.

Zasilanie, parametry pracy i warunki środowiskowe

Zasilanie napięciem 24 V DC sprawia, że urządzenie łatwo integruje się z przemysłowymi systemami sterowania opartymi na niskim napięciu. Pobór mocy wynosi jedynie 2,5 W, co jest istotne przy zasilaniu z zasilaczy awaryjnych lub akumulatorowych w układach bezpieczeństwa. Zakres temperatur pracy sięga od -25°C, a dopuszczalna wilgotność to 93% przy temperaturze 40°C - parametry te umożliwiają montaż w halach przemysłowych o zróżnicowanych warunkach klimatycznych.

Szerokość modułu to tylko 22,5 mm, co pozwala na kompaktowy montaż na szynie TH35 nawet w rozbudowanych szafach sterowniczych. Obudowa wykonana z poliwęglanu (PC) zapewnia sztywność konstrukcji i odpowiednią izolację elektryczną - stopień ochrony to IP40. Zaciski wtykowe sprężynowe umożliwiają szybki montaż i demontaż bez użycia narzędzi - istotna zaleta przy serwisowaniu lub rozbudowie instalacji.

Wersja coated (pokryta lakierem ochronnym) dodatkowo zwiększa odporność na warunki atmosferyczne wewnątrz szafy - chroni przed kondensacją i pylami ściernymi występującymi w procesach obróbczych.

Normy, certyfikaty i warunki instalacji

Urządzenie spełnia wymagania dyrektyw maszynowych i posiada certyfikaty CE, CCC, UKCA, cULus Listed, KOSHA, TÜV oraz EAC. Zgodność z normami EMC obejmuje EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1. Kategoria przepięciowa III/II oraz stopień zanieczyszczenia 2 określają warunki instalacji w rozdzielnicach przemysłowych.
