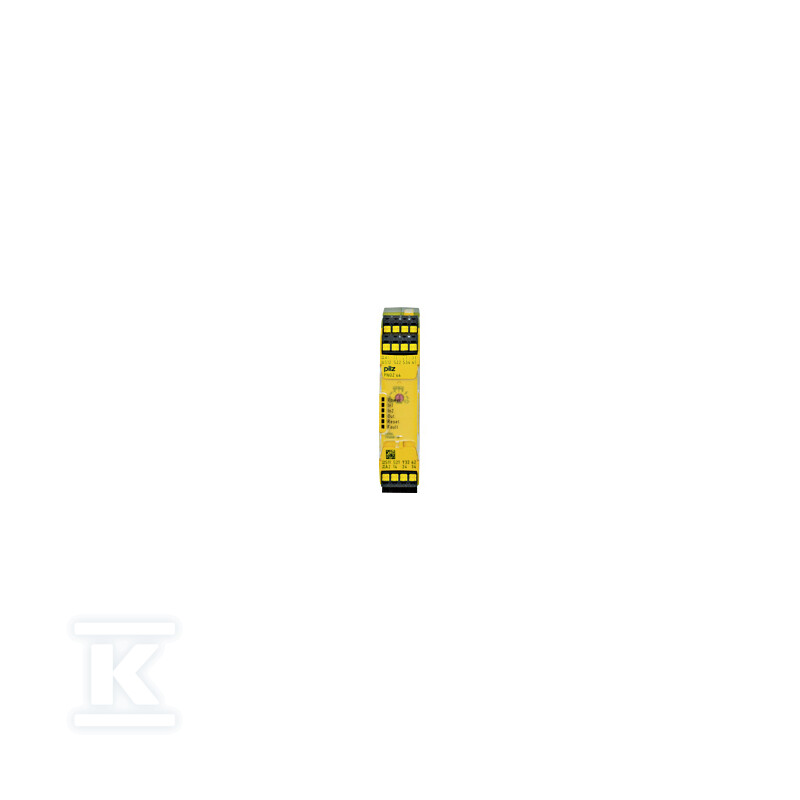

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, 240 V AC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751134

Bezpieczne monitorowanie maszyn i linii produkcyjnych

Przekaźnik bezpieczeństwa PNOZsigma to samodzielne urządzenie do nadzorowania obwodów E-STOP oraz bramek bezpieczeństwa w aplikacjach przemysłowych. Obsługuje jedno- i dwukanałowe okablowanie z opcjonalną detekcją zwarć między stykami - dzięki temu można go adaptować do różnych konfiguracji instalacji bezpieczeństwa. Urządzenie oferuje trzy wyjścia bezpieczeństwa NO (normalnie otwarte) oraz jedno wyjście pomocnicze NC (normalnie zamknięte), co zapewnia pełną redundancję układu - każdy cykl włączenia/wyłączenia jest automatycznie testowany pod kątem poprawności działania.

Bezpieczeństwo funkcjonalne na najwyższym poziomie

Urządzenie spełnia wymagania Performance Level e według EN ISO 13849-1 oraz kategorii bezpieczeństwa Cat. 4, co odpowiada poziomowi SIL 3 według IEC 62061. Konstrukcja jest redundantna z wbudowanym samomonitorowaniem - nawet w przypadku awarii komponentu funkcja bezpieczeństwa pozostaje skuteczna. Przekaźnik posiada wewnętrzne zabezpieczenie elektroniczne (bezpiecznik elektroniczny), co dodatkowo chroni układ przed przeciążeniem.

Parametry zasilania i wyjść

Zasilanie wynosi 48-240 V AC/DC, co pozwala na stosowanie urządzenia w różnych konfiguracjach zasilania bez konieczności stosowania oddzielnych zasilaczy. Wyjścia stykowe są przystosowane do obciążenia 6 A przy napięciu 240 V AC lub 24 V DC. Wymiary obudowy to 100 × 22,5 × 120 mm - mieści się w standardowej szynie DIN TH35.

Warunki pracy i montaż

Zakres temperatur pracy wynosi od -10°C do +55°C, co pozwala na instalację w pomieszczeniach przemysłowych o zróżnicowanych warunkach klimatycznych. Stopień ochrony obudowy to IP40 - zabezpiecza przed przedostawaniem się ciał stałych większych niż 1 mm oraz kropel wody padających pionowo. Montaż na szynie DIN zapewnia szybką i stabilną instalację.

Podłączenie i konfiguracja

Urządzenie wykorzystuje zaciski wtykowe sprężynowe - umożliwiają szybki montaż i demontaż bez użycia narzędzi, co znacząco skraca czas instalacji serwisowej. Okablowanie wejściowe obsługuje zarówno konfigurację jednokanałową, jak i dwukanałową z detekcją zwarć poprzecznych między stykami. Do przekaźnika można podłączyć moduł rozszerzający PNOZsigma contact expander - jeden moduł rozszerza możliwości systemu.
