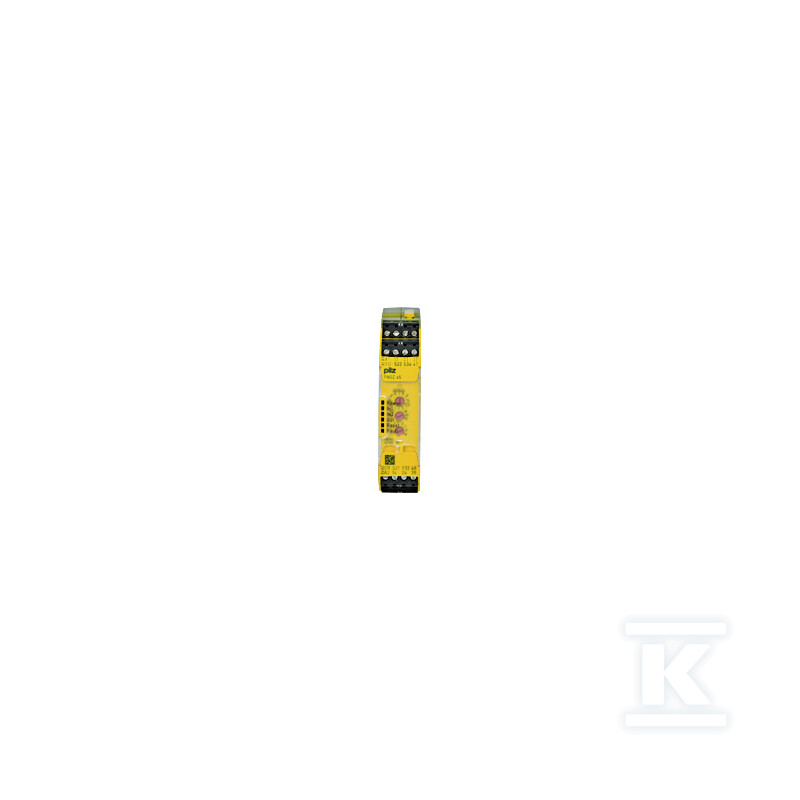

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 2 N/O + 2 N/O t-d (0, 04–300 s) + 1 SC, start auto/ręczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750105

Przekaźnik bezpieczeństwa do monitorowania E-STOP, bram i kurtyn świetlnych

Przekaźnik bezpieczeństwa PNOZsigma to samodzielne urządzenie z serii PNOZ s5 przeznaczone do nadzorowania obwodów awaryjnego zatrzymania E-STOP, bram bezpieczeństwa oraz kurtyn świetlnych. Konstrukcja oparta na dwóch kanałach wejściowych pozwala na okablowanie jedno lub dwukanałowe z opcją detekcji zwarć między stykami - instalator może dostosować poziom diagnostyki do wymagań konkretnej aplikacji.

Konfiguracja wyjść stykowych i tryby rozruchu

Urządzenie wyposażono w cztery wyjścia stykowe o charakterystyce zwieranej (N/O): dwa działające natychmiast oraz dwa z możliwością opóźnienia czasowego od 0,04 do 300 sekund. Opóźnienie ustawia się przełącznikiem obrotowym - do wyboru jest kilkadziesiąt wartości z tolerancją ±1% + ±20 ms. Tak szeroki zakres regulacji pozwala precyzyjnie dopasować czas opóźnienia do wymagań procesu, na przykład przy sterowaniu sekwencyjnym lub przy konieczności wyprzedzenia zatrzymania jednego urządzenia przed drugim.

Styki pracują przy napięciach 240 V AC / 6 A lub 24 V DC / 6 A, a materiał stykowy AgCuNi z dodatkową warstwą Au zapewnia niską rezystancję przejściową i długą żywotność przy obciążeniu indukcyjnym. Kategoria użytkowania AC15 i DC13 gwarantuje zdolność przełączania zarówno obwodów pomocniczych jak i elementów wykonawczych jak cewki stacyj czy zaworów. Oprócz wyjść bezpieczeństwa dostępne jest jedno wyjście półprzewodnikowe (tranzystorowe) typu SC - służy do sygnalizacji stanu urządzenia i może być wykorzystane do integracji z systemami PLC lub wizualizacji.

Przekaźnik obsługuje dwa tryby startu: ręczny (z wymuszeniem potwierdzenia przez operatora) oraz automatyczny (samoczynne załączenie po ustaniu warunku zagrożenia). Wybór trybu zależy od filozofii bezpieczeństwa instalacji - w aplikacjach gdzie wymagane jest świadome potwierdzenie rozruchu stosuje się start ręczny, natomiast w układach z pełną detekcją wejść dwukanałowych częściej sprawdza się start automatyczny. Zasilanie realizowane jest napięciem stałym 24 V DC przy poborze mocy 4 W - niski pobór pozwala na zasilanie z zasilaczy klasy III nawet w instalacjach gdzie wymagana jest separacja obwodów bezpieczeństwa od sieci przemysłowej.

Bezpieczeństwo funkcjonalne, normy i certyfikaty

Urządzenie spełnia najwyższe wymagania w zakresie bezpieczeństwa maszynowego:

• Kategoria bezpieczeństwa PL e według EN ISO 13849-1 - najwyższy poziom wydajności funkcji bezpieczeństwa gwarantujący niezawodność na poziomie SIL 3 według IEC 61508,
• Stopień zatrzymania kategorii 0 i 1 według IEC 60204 - umożliwia zarówno natychmiastowe jak i kontrolowane opóźnione zatrzymanie napędów,
• Zgodność z normami EN 60947-5-1, EN 60204-1, EN 61000-6-2, EN 61000-6-4 potwierdzona certyfikatami CCC, CE, UKCA, cULus Listed, KOSHA, EAC oraz TÜV.

Konstrukcja jest redundantna z samodiagnostyką - przy każdym cyklu pracy automatycznie weryfikowana jest poprawność działania przekaźników bezpieczeństwa. W przypadku awarii któregokolwiek elementu funkcja bezpieczeństwa pozostaje aktywna dzięki architekturze dwukanałowej.

Montaż mechaniczny i podłączenie elektryczne

Szerokość obudowy to tylko 22,5 mm, co pozwala na ekonomiczne zagospodarowanie szyny DIN nawet w rozbudowanych rozdzielnicach. Wysokość wynosi 98 mm, a głębokość montażowa 120 mm. Obudowa wykonana z poliwęglanu (PC) zapewnia odporność mechaniczną i chemiczną.

Zaciski mają formę wtykowych końcówek śrubowych - umożliwiają szybki montaż i demontażbez konieczności odkręcania przewodów. Obsługują przewody o przekroju odpowiadającym zakresowi AWG 24-12 (około 0,2-4 mm2). Stopień ochrony obudowy to IP40, a przy prawidłowym montażu w tablicy rozdzielnej osiągany jest IP54.

Temperatura pracy mieszcząca się w zakresie od -10°C do +55°C oraz dopuszczalna wilgotność 93% przy +40°C pozwalają na instalację w większości warunków przemysłowych - urządzenie nie toleruje jednak kondensacji pary wodnej.
