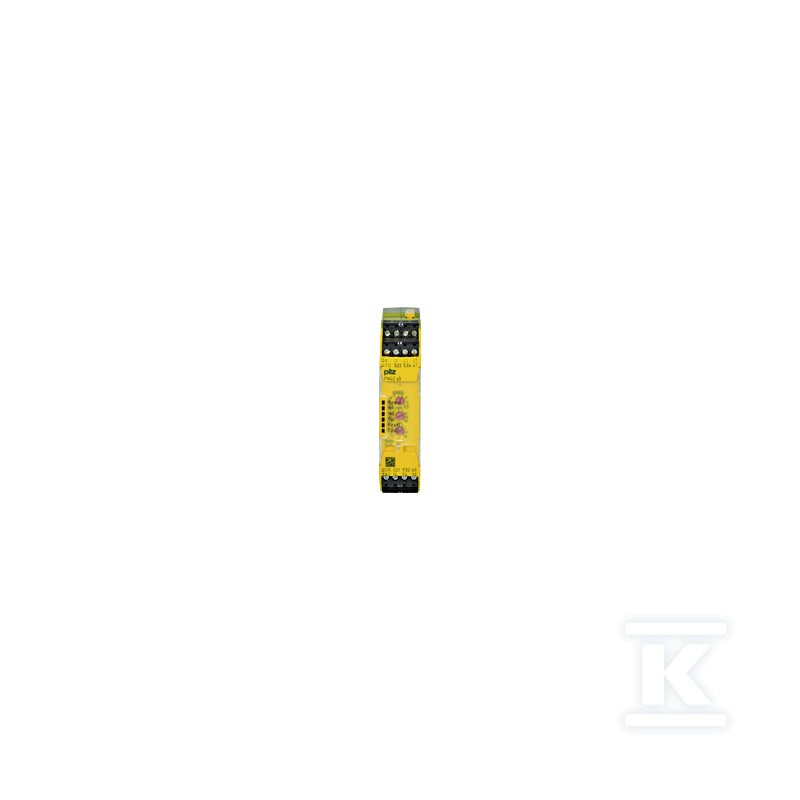

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 2 N/O + 2 N/O t-d (0, 04–300 s) + 1 SC, start auto/ręczny, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750135

Zastosowanie i funkcje bezpieczeństwa

Przekaźnik PNOZsigma s5 służy do monitorowania urządzeń ochronnych w automatyce przemysłowej - przede wszystkim przycisków E-Stop, bramek bezpieczeństwa oraz kurtyn świetlnych. Urządzenie obsługuje okablowanie jedno- lub dwukanałowe z opcją detekcji zwarć między stykami lub bez niej, co pozwala na elastyczne dopasowanie do wymagań konkretnej instalacji.

Konfiguracja startu może być realizowana ręcznie lub automatycznie - w zależności od potrzeb procesu technologicznego. Dwa wyjścia bezzwłoczne N/O oraz dwa wyjścia zwłoczne N/O z regulowanym opóźnieniem od 0,04 do 300 sekund zapewniają elastyczność w sterowaniu maszynami wymagającymi sekwencji rozruchowych lub hamowania z opóźnieniem.

Dodatkowe wyjście sygnalizacyjne SC umożliwia przekazywanie informacji o stanie przekaźnika do systemu nadrzędnego - przydatne przy integracji z liniami produkcyjnymi i systemami SCADA.

Konstrukcja i parametry elektryczne

Szerokość obudowy wynosząca 22,5 mm pozwala na montaż w wąskich szafach sterowniczych i oszczędza miejsce na szynie DIN. Obudowa wykonana z poliwęglanu (PC) zapewnia odporność mechaniczną oraz stabilność wymiarową w trudnych warunkach przemysłowych.

Zasilanie w zakresie 48-240 V AC/DC eliminuje konieczność stosowania oddzielnych zasilaczy dla różnych napięć - jeden typ przekaźnika pokrywa szerokie spektrum aplikacji. Pobór mocy to 8 VA przy AC i 4 W przy DC, co jest wartością typową dla przekaźników tej klasy.

Styki bezpieczeństwa pracują przy obciążeniu do 6 A przy napięciu 240 V AC oraz 6 A przy napięciu 24 V DC. Kategoria użytkowania AC15 (230 V / 3 A) oraz DC13 (24 V) pozwala na bezpośrednie załączanie cewek stykowych i obciążeń rezystencyjno-indukcyjnych spotykanych w układach sterowania maszyn.

Materiał styków AgCuNi z dodatkową warstwą złota +0,2 µm Au poprawia odporność na korozję i wydłuża żywotność przy niskich obciążeniach sygnalizacyjnych.

Warunki pracy i środowisko

Przekaźnik pracuje w temperaturze od -10 do +55 °C przy wilgotności względnej do 93% przy 40 °C. Urządzenie nie jest przystosowane do kondensacji pary wodnej - należy zapewnić odpowiednią wentylację szafy sterowniczej.

Stopień ochrony obudowy IP40 oznacza zabezpieczenie przed dostępem przedmiotów większych niż 1 mm - wystarczająco dla montażu wewnątrz szaf sterowniczych.

Kompatybilność elektromagnetyczna zgodna z normami EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1 gwarantuje poprawną pracę w środowisku przemysłowym o podwyższonym poziomie zakłóceń.

Certyfikaty i zgodność norm

Urządzenie posiada kompleksowy zestaw certyfikatów potwierdzających zgodność z międzynarodowymi normami bezpieczeństwa maszyn: CE, UKCA, CCC, cULus, KOSHA, EAC oraz certyfikat badania typu TÜV. Spełnia wymagania kategorii bezpieczeństwa 4 według EN ISO 13849-1, co pozwala na stosowanie w aplikacjach krytycznych dla życia i zdrowia operatorów.

Przekaźnik jest zgodny z dyrektywami RoHS (2011/65/EU i 2015/863/EU) oraz rozporządzeniem REACH - nie zawiera substancji SVHC ani innych zakazanych składników.
