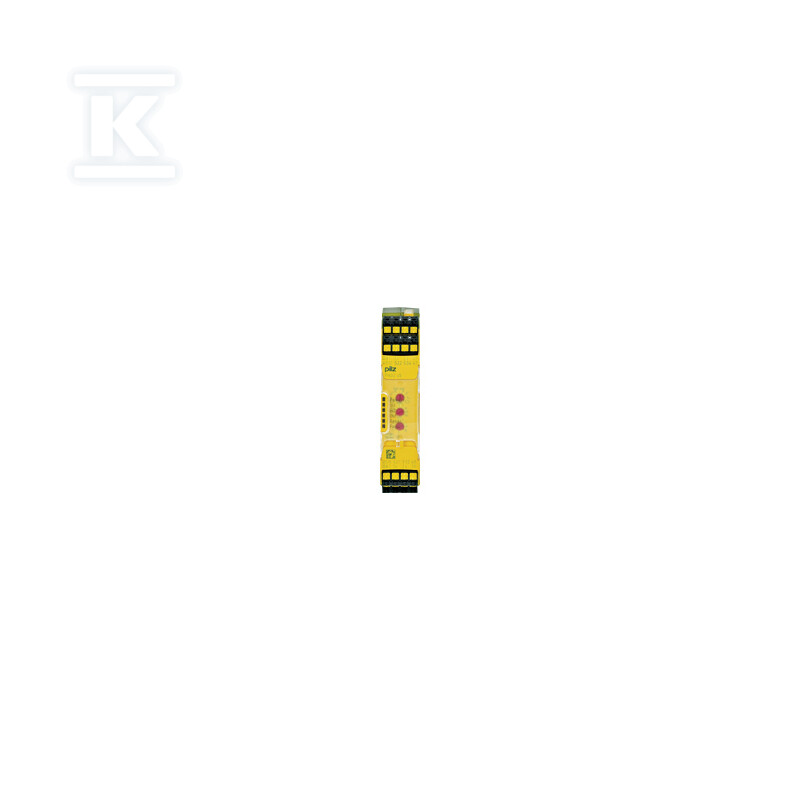

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O + 2 N/O t-d (0, 04–300 s) + 1 SC, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe, wersja coated 751185

Przekaźnik bezpieczeństwa PNOZsigma do E-stop i bramek o szerokości jednego modułu

Urządzenie z rodziny PNOZsigma zapewnia kompleksowe monitorowanie obwodów bezpieczeństwa w aplikacjach przemysłowych - obsługuje zarówno wyłączniki awaryjne E-stop, jak i bramki bezpieczeństwa. Konstrukcja oparta na wewnętrznej redundancji z wbudowaną samodiagnostyką gwarantuje utrzymanie funkcji ochronnych nawet w przypadku awarii pojedynczego elementu. Każdy cykl załączenia/wyłączenia automatycznie weryfikuje poprawność zamykania i otwierania styków przekaźników.

Okablowanie wejść i konfiguracja wyjść

Moduł obsługuje jedno lub dwukanałową strukturę wejść z opcjonalną detekcją zwarć między stykami - instalator może zdecydować czy funkcja wykrywania zwarć ma być aktywna. Na wyjściu dostępne są dwa styki N/O bezzwłoczne oraz dwa styki N/O z opóźnieniem czasowym regulowanym w zakresie 0,04-300 sekund. Dodatkowo urządzenie udostępnia jedno wyjście półprzewodnikowe do sygnalizacji stanu - przydatne do integracji z systemami PLC lub wizualizacji procesu.

Tolerancja czasu wynosi ±1% ±20 ms przy powtarzalności na tym samym poziomie dokładności.

Parametry elektryczne i warunki pracy

Moduł zasilany jest napięciem stałym 24V DC przy poborze mocy 4 W. Styki bezpieczeństwa pracują przy obciążeniu do 6 A dla prądu stałego (DC1) oraz do 3 A dla obciążenia indukcyjnego AC15 - wystarczająco do bezpośredniego sterowania cewkami stacyjek silnikowych lub elektrozaworów. Materiał styków to stop srebra z dodatkową warstwą złota o grubości 0,2 µm, co poprawia odporność na korozję i wydłuża żywotność przy niskich obciążeniach.

Urządzenie pracuje w zakresie temperatur od -10°C do +55°C przy wilgotności względnej do 93% w temperaturze 40°C - kondensacja nie jest dopuszczalna. Obudowa zapewnia stopień ochrony IP40, co chroni przed przedostawaniem się przedmiotów większych niż drut (średnica >1 mm). Odporność na wibracje zgodna z normą EN 60068-2-6 pozwala na montaż w środowiskach narażonych na drgania mechaniczne.

Wymiary montażowe i certyfikaty bezpieczeństwa

Szerokość modułu to 22,5 mm - idealne do rozbudowy istniejących szaf sterowniczych bez konieczności wymiany na szersze komponenty. Głębokość montażowa wynosi 120 mm, wysokość 100 mm, a masa netto to 235 g. Zaciski typu sprężynowego umożliwiają szybkie podłączenie bez użycia narzędzi - wystarczy wsunąć końcówkę przewodu i zacisk sam trzyma przewód.

Przekaźnik spełnia wymagania kategorii bezpieczeństwa ISO 13849-1 PL e (najwyższy poziom wydajności) oraz posiada certyfikaty CE, UKCA, CCC, cULus, KOSHA, TÜV i EAC - umożliwiające wdrożenie na rynkach europejskim, brytyjskim, amerykańskim, koreańskim oraz euroazjatyckim. Wersja lakierowana (coated) zapewnia dodatkową ochronę powierzchni - istotna przy intensywnej eksploatacji przemysłowej.
