Sterownik hamulców PNOZsigma, PL e / SIL 3, 24 V DC, 2×5 A, bezpieczne sterowanie obciążeniami indukcyjnymi, obsługa push&turn, zaciski sprężynowe 751500

Bezpieczne sterowanie i monitoring hamulców

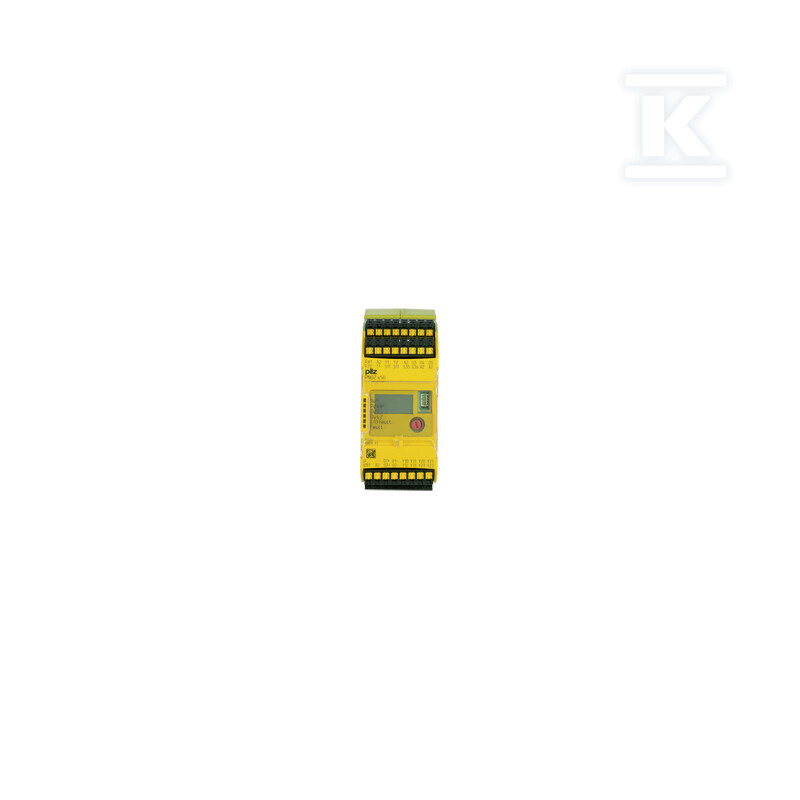

Sterownik PNOZsigma s50 C to profesjonalne urządzenie do bezpiecznego sterowania oraz monitorowania hamulców w aplikacjach przemysłowych wymagających najwyższego poziomu bezpieczeństwa. Produkt zapewnia bezpieczne hamowanie zgodnie z Performance Level e (PL e) oraz poziomem SIL 3 - co oznacza zdolność do ochrony maszyn w krytycznych aplikacjach, gdzie awaria układu hamowania mogłaby prowadzić do zagrożenia życia lub zdrowia operatorów.

Urządzenie przeznaczone jest do współpracy z indukcyjnymi obciążeniami, takimi jak zawory elektromagnetyczne oraz mechaniczne hamulce przytrzymujące - typowe w układach napędowych wymagających pewnego unieruchomienia w przypadku zagrożenia.

Zasilanie i wyjścia bezpieczeństwa

Sterownik zasilany jest napięciem 24 V DC (U1) o poborze mocy 18 W. Układ posiada dwa dwubiegunowe wyjścia półprzewodnikowe o obciążalności 2 × 5 A, które zapewniają bezpośrednie sterowanie elementami wykonawczymi hamulca - bez potrzeby stosowania zewnętrznych przekaźników bezpieczeństwa w większości typowych aplikacji. Wyjścia są zabezpieczone przed zwarciem i przystosowane do obciążeń rezystancyjnych, indukcyjnych oraz pojemnościowych.

Dodatkowe zasilanie U2 (24-48 V DC) obsługuje dwubiegunowe wyjścia półprzewodnikowe - umożliwiając integrację z systemami nadrzędnymi lub układami diagnostycznymi. Urządzenie wyposażono w 8 wejść (4 bezpieczne typu fail-safe oraz 4 standardowe), co pozwala na podłączenie czujników stanu hamulca, przycisków STOP czy układów nadzoru pracy.

Parametry czasowe i konfiguracja

PNOZsigma s50 C oferuje szeroki zakres konfiguracji czasów - czas wentylacji (rozładowania kondensatorów) od 30 ms do 4000 ms, czasy załączania przy szybkim i wolnym wyłączeniu również w zakresie 30-4000 ms. Funkcja przynadążenia (overexcitation) pozwala na skonfigurowanie czasu od 100 ms do 2500 ms - jest to istotne w aplikacjach gdzie wymagane jest wstępne zwiększenie momentu hamującego dla pewnego unieruchomienia wirujących elementów maszyny.

Urządzenie obsługuje interfejs push & turn - intuicyjna obsługa za pomocą pokrętła z funkcją naciśnięcia umożliwia szybką konfigurację parametrów pracy bez potrzeby dodatkowego oprogramowania czy narzędzi konfiguracyjnych.

Konstrukcja i warunki pracy

Sterownik zamontowany jest na szynie DIN w pozycji poziomej. Obudowa zapewnia stopień ochrony IP54 dla widoku czołowego (montażowy), natomiast sama obudowa i zaciski mają IP20. Wymiary urządzenia to 100 × 45 × 120 mm (wysokość × szerokość × głębokość), a masa netto wynosi 257 g.

Urządzenie pracuje w zakresie temperatur otoczenia od 0°C do +55°C przy wilgotności względnej do 93% przy +40°C (bez kondensacji). Dopuszczalna wysokość pracy nad poziomem morza to 2000 m. Konstrukcja spełnia wymagania kategorii przepięciowej III oraz normy EN 60664-1 dotyczącej odstępów powietrznych i powierzchniowych.

Kompatybilność elektromagnetyczna i normy

PNOZsigma s50 C posiada certyfikaty CE, CCC, UKCA, cULus Listed, TÜV oraz EAC - co potwierdza zgodność z wymaganiami bezpieczeństwa na rynku europejskim, amerykańskim, chińskim oraz euroazjatyckim. Urządzenie spełnia normy EMC według EN61000-4-x oraz EN61326-3-1, a także normy wibracyjne EN60068-2-6 i klimatyczne EN60068-2-x - co gwarantuje niezawodność pracy w środowisku przemysłowym o podwyższonym poziomie zakłóceń elektromagnetycznych.

Zaciski typu spring-loaded (sprężynowe) zapewniają pewne i szybkie podłączenie przewodów bez konieczności dokręcania - eliminują ryzyko poluzowania połączeń wskutek wibracji maszyny oraz znacząco skracają czas montażu i serwisowania.
