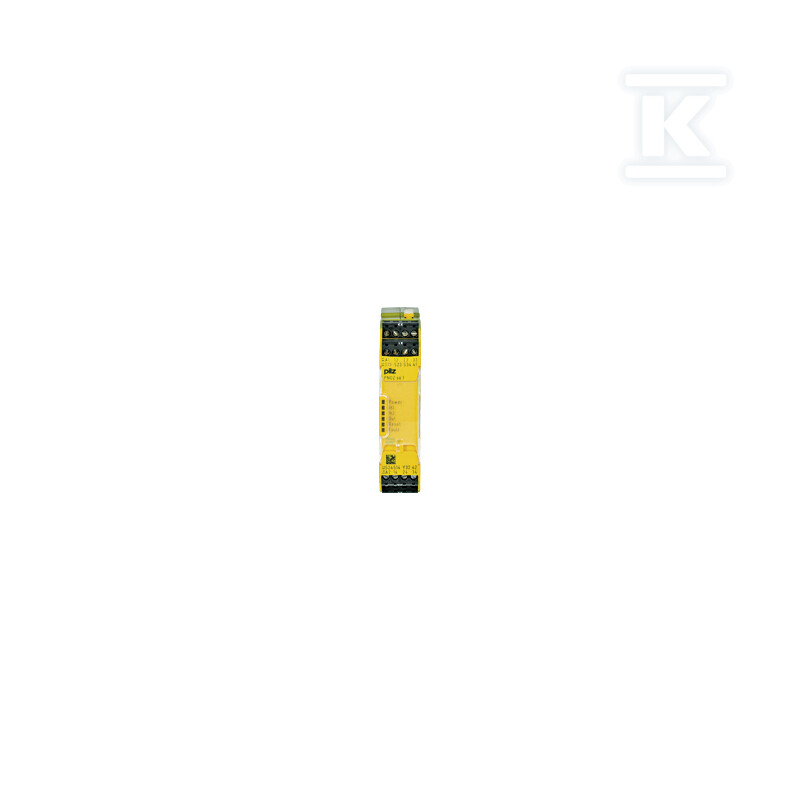

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne/E-Stop/bramka, okablowanie 2-kan. z detekcją zwarć, 3 N/O + 1 N/Z + 1 SC, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750126

Przekaźnik bezpieczeństwa do sterowania dwuręcznego i E-STOP

Przekaźnik PNOZsigma to urządzenie zabezpieczające przeznaczone do układów sterowania dwuręcznego oraz monitorowania wyłączników bezpieczeństwa E-STOP i bramek ochronnych. Konstrukcja oparta na dwukanałowym okablowaniu z detekcją zwarć między stykami pozwala na wczesne wykrycie awarii instalacji - jeśli między stykami jednego kanału pojawi się zwarcie, przekaźnik natychmiast zablokuje pracę maszyny i uniemożliwi jej ponowne uruchomienie do momentu usunięcia usterki.

Wejścia i konfiguracja styków

Urządzenie dysponuje trzema wejściami oraz pięcioma wyjściami stykowymi. Na wyjściach bezpieczeństwa znajdują się trzy styki zwierne (N/O) o charakterystyce bezzwłocznej - otwierają się natychmiast po zaniku napięcia sterującego, co jest kluczowe w aplikacjach wymagających szybkiej reakcji na sygnał stop. Dodatkowo przekaźnik wyposażony jest w jeden styk zwłoczny normalnie zamknięty (N/Z) pełniący funkcję pomocniczą oraz jedno wyjście sygnałowe SC typu tranzystorowego (24 V DC) do integracji z systemami PLC lub sygnalizacji stanu.

Styki pracują przy obciążeniu do 6 A zarówno dla napięcia stałego 24 V DC, jak i przemiennego 240 V AC, co pozwala na bezpośrednie załączanie cewek stacyjnych silników, zaworów elektropneumatycznych czy innych odbiorników o znacznym poborze prądu bez konieczności stosowania przekaźników pośredniczących.

Konstrukcja i warunki pracy

Przekaźnik montowany jest na szynie DIN w standardowej obudowie o szerokości 22,5 mm i wysokości 98 mm, co zapewnia kompaktowość w rozdzielnicach ograniczonych przestrzennie. Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontaż okablowania bez użycia narzędzi specjalistycznych - wystarczy płaski śrubokręt.

Urządzenie pracuje w zakresie temperatur od -10°C do +55°C, co pozwala na instalację zarówno w chłodniach przemysłowych, jak i w pomieszczeniach o podwyższonej temperaturze otoczenia. Stopień ochrony obudowy to IP40 - zabezpiecza przed przedostawaniem się przedmiotów większych niż 1 mm oraz kropli wody padających pionowo.

Wskaźniki LED informują o stanie zasilania, aktywności kanałów wejściowych oraz ewentualnych błędach - diagnostyka przebiega w czasie rzeczywistym bez konieczności rozbierania instalacji.

Bezpieczeństwo i zgodność normatywna

Przekaźnik spełnia wymagania kategorii bezpieczeństwa 3 - odpowiedni do zabezpieczania maszyn gdzie ryzyko poważnego urazu wymaga redukcji ryzyka na poziomie istotnym. Wyjścia bezpieczeństwa zbudowane są na bazie przekaźników z mechanicznym prowadzeniem styków (positive-guided), co gwarantuje że w przypadku zgrzania jednego styku pozostałe pozostaną rozwarte - awaria jednego elementu nie powoduje utraty funkcji bezpieczeństwa.

Producentem jest niemiecka firma Pilz - lider w dziedzinie komponentów bezpieczeństwa maszynowego z wieloletnim doświadczeniem w aplikacjach przemysłowych na całym świecie.
