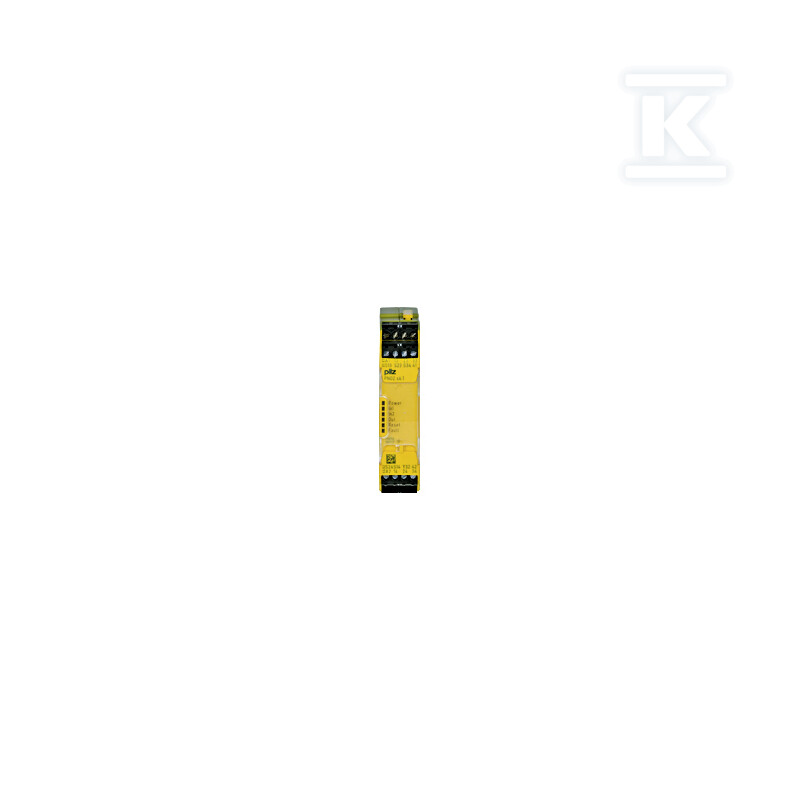

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne, 1 N/O + 1 N/Z na przycisk, 3 N/O + 1 N/Z + 1 SC, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750156

Przekaźnik bezpieczeństwa do sterowania dwuręcznego

Przekaźnik PNOZsigma s6.1 to samodzielne urządzenie bezpieczeństwa przeznaczone do obsługi dwuręcznych układów sterowania w maszynach przemysłowych. Jego głównym zadaniem jest wymuszenie na operatorze trzymania obu rąk poza strefą zagrożenia podczas niebezpiecznego ruchu maszyny - jeśli choćby jedna ręka znajdzie się w zasięgu maszyny, sterowanie nie zostanie aktywowane.

Zastosowanie i kompatybilność

Urządzenie sprawdza się w aplikacjach wymagających certyfikowanej ochrony operatora: mechaniczne i hydrauliczne prasy oraz wszelkie obwody bezpieczeństwa maszyn przemysłowych. Obsługuje wejścia z jednego przycisku dwuręcznego wyposażonego w styk zwierający (N/O) i rozwierający (N/Z), monitorując jednoczesność ich uruchomienia - oba przyciski muszą być naciśnięte jednocześnie, by nastąpiło załączenie.

Konstrukcja i parametry pracy

Szerokość urządzenia to zaledwie 22,5 mm, co pozwala na oszczędzanie miejsca w rozdzielnicach modułowych. Zasilanie w zakresie 48-240 V AC/DC eliminuje konieczność stosowania oddzielnych zasilaczy dla różnych napięć w instalacji - jedno urządzenie pokrywa szerokie spektrum aplikacji.

Urządzenie wyposażono w 3 bezpieczne wyjścia stykowe (zwierające N/O) oraz dodatkowe wyjście sygnalizacyjne i wyjście SC do diagnostyki. Wszystkie styki pracują bezzwłocznie - czas reakcji jest minimalny, co jest krytyczne dla skutecznej ochrony. Zaciski są odłączalne, co ułatwia montaż i serwisowanie bez konieczności odkręcania przewodów.

Pobór mocy wynosi 7 VA, a zakres temperatur pracy sięga od -10°C do +55°C. Montaż na szynie DIN umożliwia szybką instalację w standardowych rozdzielnicach przemysłowych.

Normy i certyfikaty

Przekaźnik spełnia rygorystyczne normy bezpieczeństwa maszyn: EN ISO 13849-1 Kategoria 1, EN IEC 62061 (bezpieczeństwo funkcjonalne), EN 60947-5-1 oraz EN 574 Typ IIIA (wymagania dla urządzeń dwuręcznych). Posiada certyfikaty TÜV, UL oraz dopuszczenie BG BIA - co potwierdza jego przydatność do zastosowań w strefach zagrożeń przemysłowych.

Stopień ochrony obudowy to IP40 (IP20 dla zacisków), a diody LED zapewniają czytelną diagnostykę stanu przekaźnika bezpośrednio na urządzeniu - to ułatwia szybkie rozpoznanie awarii podczas przeglądów konserwacyjnych.
