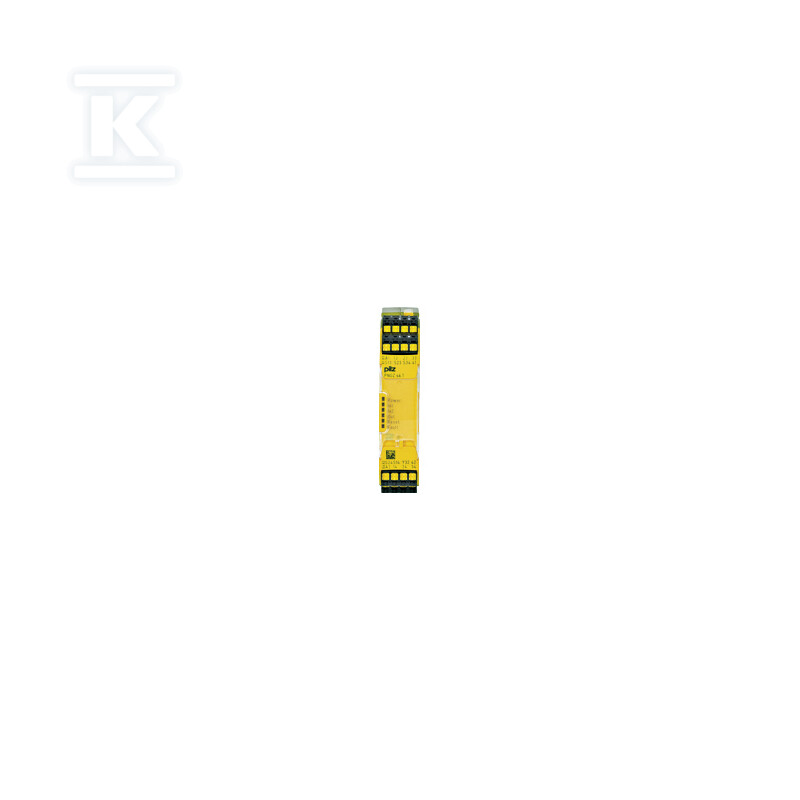

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne, 1 N/O na przycisk, 3 N/O + 1 N/Z + 1 SC, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751126

Dwuręczne sterowanie z monitorowaniem jednoczesności

Przekaźnik bezpieczeństwa PNOZsigma to samodzielne urządzenie przeznaczone do układów sterowania dwuręcznego - stosowanych tam, gdzie obsługa maszyny wymaga jednoczesnego użycia obu rąk operatora. Funkcja monitorowania jednoczesności naciśnięcia przycisków gwarantuje, że polecenie wykonania operacji zostanie przyjęte tylko wtedy, gdy oba przyciski zostaną aktywowane w określonym przedziale czasowym. Wyklucza to sytuacje, w których operator mógłby np. przytrzymać jeden przycisk łokciem i drugą ręką wykonywać inne czynności.

Urządzenie posiada dwa wejścia dla przycisków dwuręcznych (typ III A), co pozwala na podłączenie typowej pary przycisków NO (normalnie otwartych). Na wyjściu produkuje trzy styki zwierające (N/O) oraz jeden styk rozwierający (N/C) - ten ostatni pełni funkcję bezpieczeństwa w obwodzie sprzęgającym maszyny. Dodatkowo dostępny jest jeden obwód sygnalizacyjny SC do diagnostyki stanu przekaźnika.

Zasilanie wynosi 24 V DC, a pobór mocy to 3,5 W. Styki bezpieczeństwa pracują przy obciążeniu do 6 A dla prądu stałego (DC1) i 240 V dla prądu przemiennego (AC1). Przy sterowaniu cewkami zaworów (AC15) dopuszczalny prąd to 5 A, a przy sterowaniu obwodami z elementami indukcyjnymi (DC13) - również 6 A. Materiał styków to stop srebra z miedzią i niklem (AgCuNi) z dodatkową warstwą złota 0,2 µm, co poprawia przewodność przy niskich obciążeniach i wydłuża żywotność w aplikacjach z mikrostykami.

Konstrukcja i wymiary

Obudowa ma szerokość 22,5 mm - to kompaktowy format umożliwiający montaż na szynie TH35 w rozdzielnicach automatyki przemysłowej. Wysokość to 100 mm, głębokość 120 mm, a masa netto wynosi 185 g. Wykonana jest z poliwęglanu (PC), co zapewnia odporność mechaniczną i stabilność wymiarową w warunkach przemysłowych.

Zaciski są typu wtykowego sprężynowego (plug-in spring-loaded terminal) - umożliwiają szybkie podłączenie bez użycia narzędzi oraz łatwą wymianę modułu bez odkręcania przewodów. To istotne w aplikacjach serwisowych i tam, gdzie czas przestoju maszyny musi być minimalny.

Stopień ochrony obudowy to IP40 - zabezpiecza przed dostępem przedmiotów większych niż O1 mm oraz kroplami wody padającymi pionowo. Montaż dopuszczalny jest w dowolnej pozycji.

Warunki pracy i środowisko

Przekaźnik pracuje w zakresie temperatur od -10°C do +55°C, co pozwala na instalację zarówno w chłodniach jak i w pobliżu maszyn generujących ciepło. Dopuszczalna wilgotność względna to 93% przy temperaturze 40°C - kondensacja nie jest dozwolona, dlatego w środowiskach o zmiennej wilgotności zalecany jest montaż w szczelnych rozdzielnicach.

Urządzenie spełnia wymagania kompatybilności elektromagnetycznej wg norm EN 60947-5-1, EN 61000-6-2 (odporność przemysłowa), EN 61000-6-4 (emisja przemysłowa) oraz EN 61326-3-1 (dla urządzeń bezpieczeństwa funkcjonalnego). Odporność na drgania testowano wg EN 60068-2-6, a odstępy izolacyjne i drogi pełzania są zgodne z EN60947-1. Kategoria przepięciowa to III/II (instalacja jako część składowa / jako urządzenie końcowe), stopień zabrudzenia wynosi 2.

Certyfikaty i zgodność normatywna

Urządzenie posiada kompleksową certyfikację międzynarodową: dopuszczenia CE, UKCA, CCC, cULus, KOSHA oraz EAC umożliwiają stosowanie na rynkach europejskim, brytyjskim, chińskim, północnoamerykańskim i eurazjatyckim bez konieczności lokalnych dodatkowych badań. Certyfikacja TÜV potwierdza zgodność z niemieckimi wymaganiami bezpieczeństwa funkcjonalnego.

Zgodność z dyrektywami RoHS (2011/65/EU z aneksem 2015/863/EU) oraz REACH obejmuje substancje SVHC - produkt zawiera ołów i tlenek ołowiu. Według klasyfikacji WEEE urządzenie należy do kategorii 5 (urządzenia o wymiarze poniżej 50 cm), co determinuje procedury recyklingu po wycofaniu z eksploatacji.
