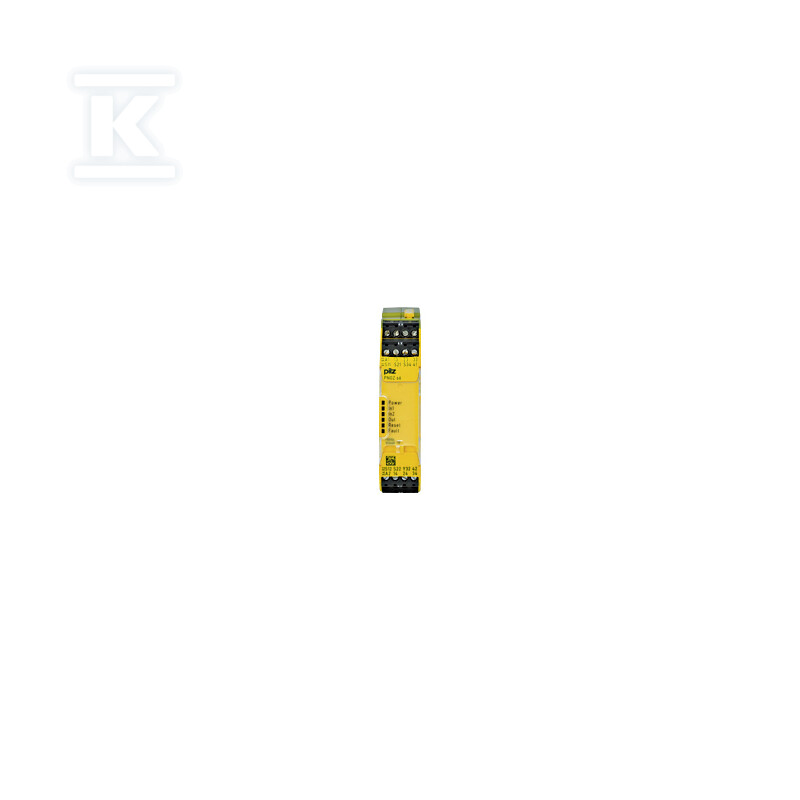

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne, okablowanie 2-kan. (1 N/O + 1 N/Z na przycisk), 3 N/O + 1 N/Z + 1 SC, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750106

Dwukanałowy monitoring sterowania dwuręcznego

Przekaźnik PNOZsigma s6 służy do nadzorowania układów sterowania dwuręcznego - wymusza na operatorze jednoczesne użycie obu rąk na dwóch oddzielnych przyciskach (pulpitach), co eliminuje ryzyko obsługi jednoręcznej przy włączaniu maszyny. Urządzenie monitoruje jednoczesność impulsów z obu kanałów wejściowych i blokuje działanie maszyny, jeśli sygnały nie pojawią się jednocześnie.

Konfiguracja wejść bazuje na okablowaniu dwukanałowym z przyporządkowaniem 1 styku NO + 1 styku NC na każdy przycisk - taka architektura umożliwia detekcję zwarć międzykanałowych jeszcze przed uruchomieniem maszyny. Jeśli instalacja elektryczna między pulpitem a przekaźnikiem zostanie uszkodzona, moduł wykryje niespójność i nie pozwoli na załączenie wyjść.

Architektura wyjść i konfiguracja styków

Moduł dysponuje trzema wyjściami bezpieczeństwa (zwierne NO) oraz jednym wyjściem pomocniczym (rozwierne NC). Dodatkowo dostępne jest wyjście półprzewodnikowe SC pracujące jako sygnalizacyjne tranzystorowe 24 V DC, które można wykorzystać np. do sterowania lampką kontrolną pulpitu lub podłączyć do wejść PLC jako sygnał statusowy.

Styki relayowe obsługują obciążenie rezystencyjne do 6 A przy 240 V AC lub 6 A przy 24 V DC. Przy obciążeniu indukcyjnym (cewki zaworów, solenoidów) maksymalne wartości wynoszą 5 A przy 230 V AC oraz 24 V DC. Materiał styków to AgCuNi z powłoką Au (+0.2 µm), co zapewnia niski opór przejściowy i trwałość przy częstym przełączaniu.

Bezpieczeństwo funkcjonalne i normy

Przekaźnik osiąga kategorię bezpieczeństwa 3 według obowiązujących norm europejskich - zapewniając wysoki poziom ochrony dla aplikacji przemysłowych.

Urządzenie jest sklasyfikowane jako typ IIIC wg EN ISO 13851 - przeznaczone do stosowania tam, gdzie ryzyko urazów jest najwyższe (np. prasy mimośrodowe). Zakres temperatur pracy wynosi -10...55°C, a dopuszczalna wilgotność względna to 93% przy +40°C bez kondensacji.

Obudowa o szerokości 22,5 mm (wymiary całościowe: 98 × 22,5 ×120 mm) mieści się standardowo w rozdzielnicach na szynie DIN TH35. Korpus zewnętrzny zapewnia IP40, po zamontowaniu w dedykowanej obudowie ochrona wzrasta do IP54, natomiast same zaciski śrubowe mają IP20.

Montaż i okablowanie

Zaciski są typu wtykowego śrubowego - umożliwiają szybkie podłączenie przewodów bez lutowania oraz łatwy demontaż modułu np. przy serwisowaniu. Zakres obsługiwanych przewodów to 24-12 AWG. Połączenie typu plug-in znacząco skraca czas instalacji i minimalizuje ryzyko błędu podczas okablowania.

Moduł pracuje przy napięciu zasilania 24 V DC, pobierając moc około 3,5 W. Kompatybilność EMC zapewniają normy EN 61000-6-2 oraz EN 61000-6-4 - urządzenie jest odporne na zakłócenia emitowane przez inne elementy rozdzielni i nie zakłóca pracy pobliskich sterowników.

Certyfikaty: CE, CCC, UKCA, cULus Listed, KOSHA, TÜV, EAC.
