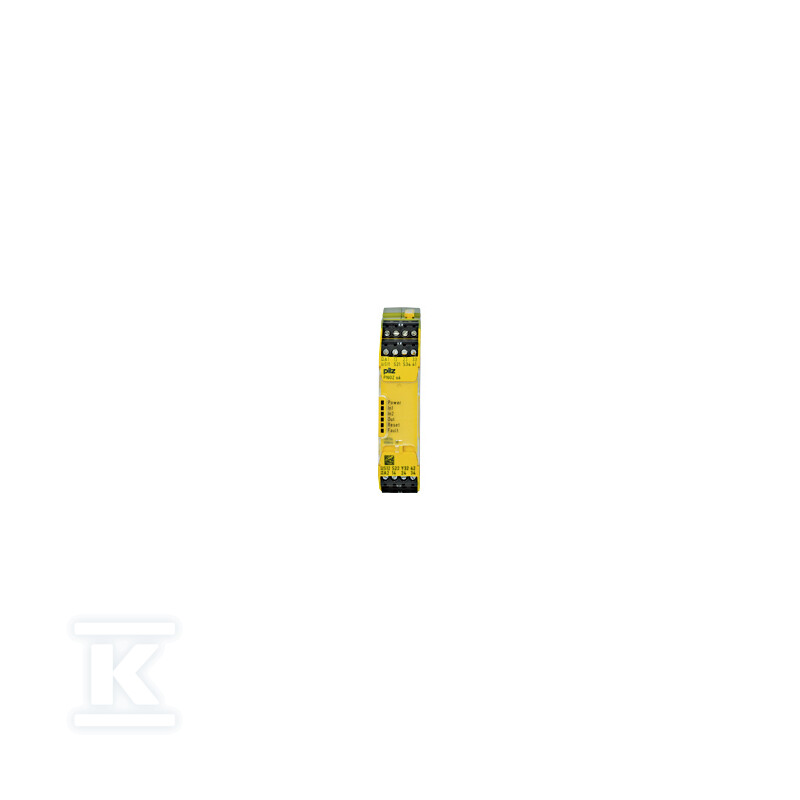

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne, 1 N/O + 1 N/Z na przycisk, 3 N/O + 1 N/Z + 1 SC, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750136

Dwuręczne sterowanie maszynami

Przekaźnik bezpieczeństwa PNOZsigma przeznaczony jest do realizacji dwuręcznego sterowania na stacjach roboczych wymagających potwierdzenia obecności operatora w strefie zagrożenia przez cały czas trwania cyklu maszyny. Urządzenie monitoruje jednoczesność naciśnięcia dwóch przycisków - jeśli jeden zostanie zwolniony przed lub w trakcie aktywacji wyjść bezpieczeństwa, przekaźnik natychmiast przerywa obwód.

Konfiguracja wejść przewiduje po jednym styku NO i NC na każdy przycisk, co umożliwia dwukanałową weryfikację z detekcją zwarć międzykanałowych - instalator ma pewność, że uszkodzenie okablowania nie ominie zabezpieczenia.

Wyjścia bezpieczeństwa i konfiguracja obwodów

Moduł dysponuje trzema wyjściami bezpieczeństwa (styki NO) oraz jednym wyjściem pomocniczym (stykiem NC). Dodatkowo dostępne jest wyjście półprzewodnikowe pełniące funkcję sygnalizacyjną - może sterować lampką kontrolną lub przekazywać stan urządzenia do systemu nadrzędnego.

Parametry styków NO sięgają 6 A przy 240 V AC oraz 6 A przy 24 V DC, co zapewnia kompatybilność z większością cewk stosowanych w napędach i zaworach bezpieczeństwa spotykanych w aplikacjach przemysłowych.

Parametry pracy, montaż i warunki środowiskowe

Zasilanie w zakresie 48-240 V AC/DC oznacza, że jeden typ przekaźnika obsłuży instalacje zarówno z napięciem sieciowym (230 V), jak i niższymi napięciami obwodów sterowniczych - typowo stosowanymi w rozdzielnicach z zasilaczami logicznymi. Urządzenie pracuje w temperaturze od -10 do +55°C.

Szerokość obudowy wynosząca 22,5 mm to klasyczny format dla modułów DIN serii PNOZsigma - umożliwia kompaktowy montaż na szynie TH35 nawet w rozbudowanych rozdzielnicach. Zaciski wtykowe śrubowe pozwalają na szybki demontaż modułu bez odkręcania przewodów (np. przy wymianie lub rozbudowie), co docenia się podczas serwisowania linii produkcyjnych.

Wymiary zewnętrzne to 98 × 22,5 × 120 mm (wysokość × szerokość × głębokość). Stopień ochrony obudowy to IP40, więc przekaźnik wymaga zabudowy w szafie lub puszce - to standardowe rozwiązanie dla komponentów tego typu.

Certyfikaty międzynarodowe

Przekaźnik posiada certyfikaty wydane przez uznane jednostki notyfikowane: UL, TÜV, UKCA, EAC, CCC oraz badanie typu KOSHA. Potwierdza to jego zgodność z międzynarodowymi wymaganiami bezpieczeństwa dla aplikacji dwuręcznych przeznaczonych do sterowania maszynami przemysłowymi - lista certyfikowanych modeli obejmuje całą rodzinę PNOZsigma (m.in. PNOZ s4, s5, s6). Producent udostępnia checklisty aplikacyjne ułatwiające dobór konfiguracji dla konkretnej instalacji safety-related systemów sterowania maszynami.
