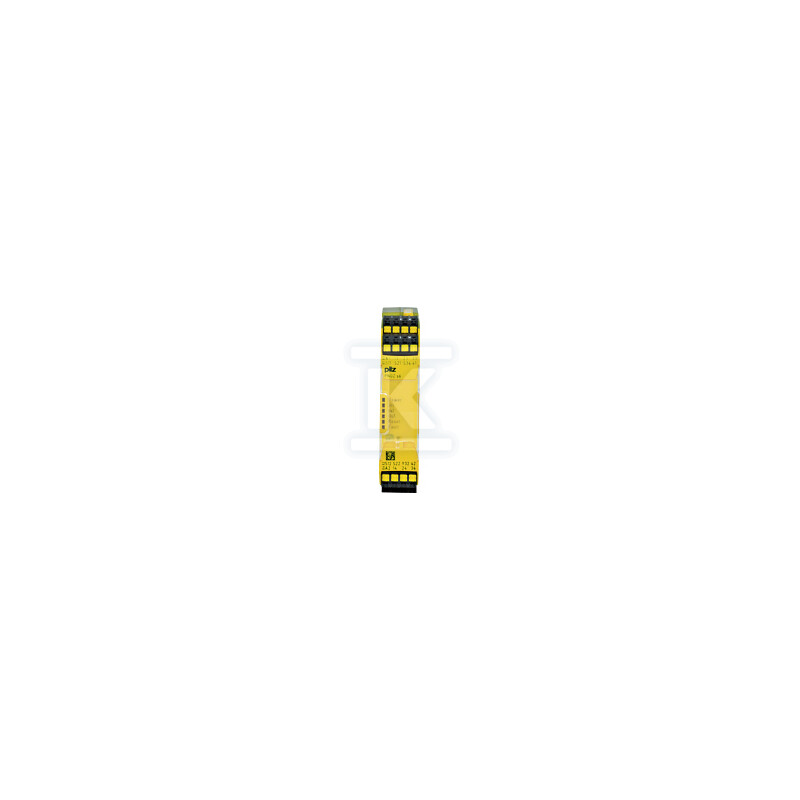

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne, okablowanie 2-kan. (1 N/O + 1 N/Z na przycisk), 3 N/O + 1 N/Z + 1 SC, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751106

Dwuręczne sterowanie w kompaktowej obudowie

Przekaźnik bezpieczeństwa PNOZsigma z funkcją sterowania dwuręcznego to samodzielne urządzenie zabezpieczające przeznaczone do współpracy z przyciskami dwuręcznymi typu III C - wymagające jednoczesnego naciśnięcia obu przycisków przez operatora. Konstrukcja monitoruje okablowanie dwukanałowe, gdzie każdy przycisk dostarcza osobny sygnał NO i NC - taka architektura pozwala wykryć zarówno przerwanie obwodu, jak i zwarcie między kanałami.

Zasilanie 24 V DC, pobór mocy na poziomie 3,5 W. Wyjścia bezpieczeństwa to trzy styki zwierne (N/O) do sterowania napędami lub hamulcami maszyny oraz jeden styk rozwierny (N/Z) pełniący funkcję pomocniczą. Dodatkowo jedno wyjście półprzewodnikowe SC służy do sygnalizacji stanu urządzenia - przydatne przy integracji z systemami diagnostycznymi lub panelami HMI.

Obudowa o szerokości 22,5 mm mieści się na standardowej szynie DIN i zajmuje minimalną przestrzeń w rozdzielnicy. Wykonana z poliwęglanu (PC) zapewnia stopień ochrony IP40 - wystarczający do zabudowy w szafach sterowniczych.

Parametry styków, obciążalność i warunki pracy

Styki bezpieczeństwa pracują z prądem do 6 A przy obciążeniach rezystancyjnych (AC1/DC1), zarówno na napięciu przemiennym 240 V AC, jak i stałym 24 V DC. Dla obciążeń indukcyjnych typu AC15 (cewki zaworów, silniki) dopuszczalny prąd wynosi 5 A przy napięciu do 230 V AC, a dla DC13 - 5 A przy napięciu stałym.

Materiał styków to stop srebra z miedzią i niklem (AgCuNi) z dodatkową warstwą złota o grubości 0,2 µm - poprawia ona odporność na zużycie przy niskich obciążeniach sygnalizacyjnymi.

Urządzenie pracuje w temperaturze od -10 °C do +55 °C przy wilgotności względnej do 93% w temperaturze 40 °C (bez kondensacji). Obudowa jest odporna na drgania według normy EN 60068-2-6 oraz spełnia wymagania EMC określone w EN 60947-5-1 i EN 61000-6-2/-4 dla środowisk przemysłowych. Stopień zabrudzenia wynosi 2, a kategorie przepięciowe III/II pozwalają na instalację zarówno blisko źródeł energii (III), jak i w obwodach końcowych (II).

Okablowanie, wymiary i certyfikaty

Zaciski wtykowe sprężynowe umożliwiają szybki montaż i demontaż bez narzędzi - wystarczy wsunąć przewód lub wycofać dźwignię blokującą. Ta cecha znacząco redukuje czas instalacji i ułatwia serwisowanie rozdzielnicy.

Waga urządzenia to tylko 185 g, wymiary gabarytowe wynoszą 100 × 22,5 × 120 mm - seria PNOZsigma jest jedną z najbardziej kompaktowych rodzin przekaźników bezpieczeństwa na rynku.

Przekaźnik posiada homologacje międzynarodowe: CE, CCC, UKCA, cULus Listed, KOSHA oraz certyfikat EAC dla rynku euroazjatyckiego. Produkcja jest zgodna z dyrektywą RoHS (2011/65/EU z wyjątkami według załącznika VII) oraz rozporządzeniem REACH - zawiera substancje SVHC (ołów i tlenek ołowiu) powyżej progu deklaracyjnego.
