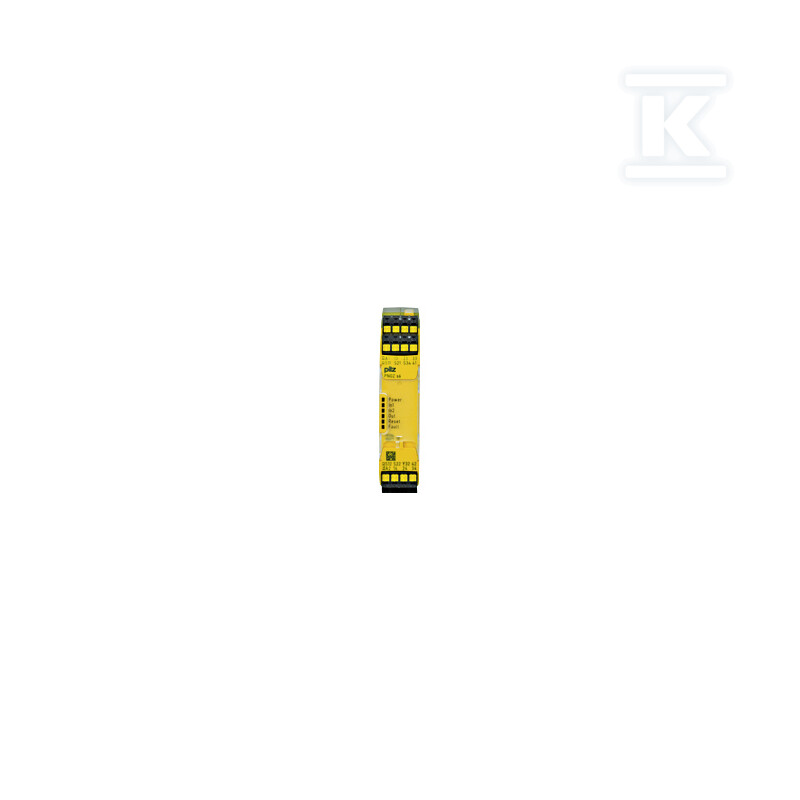

Przekaźnik bezpieczeństwa PNOZsigma, sterowanie dwuręczne, 1 N/O + 1 N/Z na przycisk, 3 N/O + 1 N/Z + 1 SC, 48–240 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 751136

Przekaźnik bezpieczeństwa do sterowania dwuręcznego

Przekaźnik PNOZsigma s6 C to samodzielne urządzenie bezpieczeństwa zaprojektowane do obsługi dwuręcznej - niezbędne w aplikacjach, gdzie operator musi jednocześnie aktywować dwa przyciski, aby uruchomić maszynę lub urządzenie. Konstrukcja wymusza współpracę obu rąk, co eliminuje ryzyko przypadkowego uruchomienia przez jedną rękę przy drugiej zajętej obsługą elementów roboczych.

Urządzenie monitoruje jednoczesność naciśnięcia przycisków - jeśli zostanie naciśnięty tylko jeden z nich lub wystąpi opóźnienie przekraczające dopuszczalny limit, przekaźnik nie zezwoli na start. Funkcja ta zgodna jest z normami bezpieczeństwa maszynowego i stanowi podstawowe zabezpieczenie przed niebezpiecznymi sekwencjami rozruchu.

Konfiguracja wejść i wyjść

Na każdy przycisk dwuręczny przypada jedno wejście NO (normalnie otwarte) oraz jedno wejście NC (normalnie zamknięte) - konfiguracja ta umożliwia ciągłą diagnostykę okablowania i samego przycisku. Wyjście SC (signal contact) pełni funkcję wyjścia sygnalizacyjnego - informuje np. sterownik PLC o aktualnym stanie przekaźnika.

Konfiguracja wyjść bezpieczeństwa obejmuje trzy styki normalnie otwarte (N/O) oraz jeden styk normalnie zamknięty (N/Z). Łącznie daje to cztery niezależne obwody przełączane przez przekaźniki mechaniczne - co zapewnia wysoki poziom niezawodności. Styki wykonane są ze stopu srebra i miedzi z dodatkową warstwą złota o grubości 0,2 µm - poprawia to przewodność przy niskich obciążeniach i wydłuża żywotność przy przełączaniu obciążeń rezystancyjnych.

Zasilanie i parametry pracy

Szeroki zakres zasilania 48-240 V AC/DC pozwala na bezpośrednie podłączenie do większości dostępnych w przemyśle napięć sterowniczych - zarówno sieciowego (230 V AC), jak i niższego napięcia stałego (24 V DC). Pobór mocy wynosi 7 VA dla zasilania AC lub 3,5 W dla DC - wartości typowe dla przekaźników tej klasy.

Styki bezpieczeństwa znoszą obciążenie do 6 A przy napięciu AC1 (240 V) oraz 6 A przy napięciu DC1 (24 V). Dla obciążeń indukcyjnych (AC15 / DC13) maksymalny prąd wynosi odpowiednio 3 A i 3 A - co pozwala na bezpośrednie sterowanie cewkami zaworów pneumatycznych lub elektromagnesów.

Zakres temperatury pracy od -10 do +55 °C oraz dopuszczalna wilgotność 93% przy 40 °C zapewniają pracę w typowych warunkach hali produkcyjnej. Urządzenie nie toleruje kondensacji wilgoci - należy zapewnić odpowiednią wentylację lub montaż w szafie sterowniczej o klasie IP54 lub wyższej.

Montaż i połączenia

Szerokość modułu to jedyne 22,5 mm - umożliwia to montaż na szynie TH35 nawet w ciasnych rozdzielnicach wielokanałowych. Zaciski wtykowe sprężynowe pozwalają na szybki montaż i demontaż bez użycia narzędzi - wystarczy wsunąć przewód z końcówką prostą. Ten typ połączenia zmniejsza ryzyko poluzowania przewodu od wibracji i eliminuje konieczność dokręcania śrubokrętem.

Obudowa wykonana z poliwęglanu (PC) zapewnia klasę ochrony IP40 - chroni przed dotykiem palcem i drobnymi ciałami stałymi, ale nie jest wodoodporna. Masa netto to zaledwie 205 g.

Normy i certyfikaty

Przekaźnik posiada kompleksową certyfikację międzynarodową:

• CE oraz UKCA - zgodność z dyrektywami maszynowymi UE i Wielkiej Brytanii
• CCC (Chiny) oraz EAC (Eurazja)
• cULus Listed (USA / Kanada)
• KOSHA (Korea)
• TÜV - badanie typu potwierdzające zgodność z normami bezpieczeństwa funkcjonalnego

Urządzenie spełnia wymagania EMC wg EN 60947-5-1, EN 61000-6-2/-6-4 oraz EN 61326-3-1 - co oznacza odporność na zakłócenia emitowane przez inne urządzenia przemysłowe i brak emisji zakłóceń mogących wpływać na pracę pobliskich sterowników.

Zgodność z dyrektywą RoHS (2011/65/EU z wyjątkami 7a i 7c) potwierdza ograniczoną zawartość substancji niebezpiecznych - produkt zawiera ołów i tlenek ołowiu objęte wyjątkami dyrektywy.
