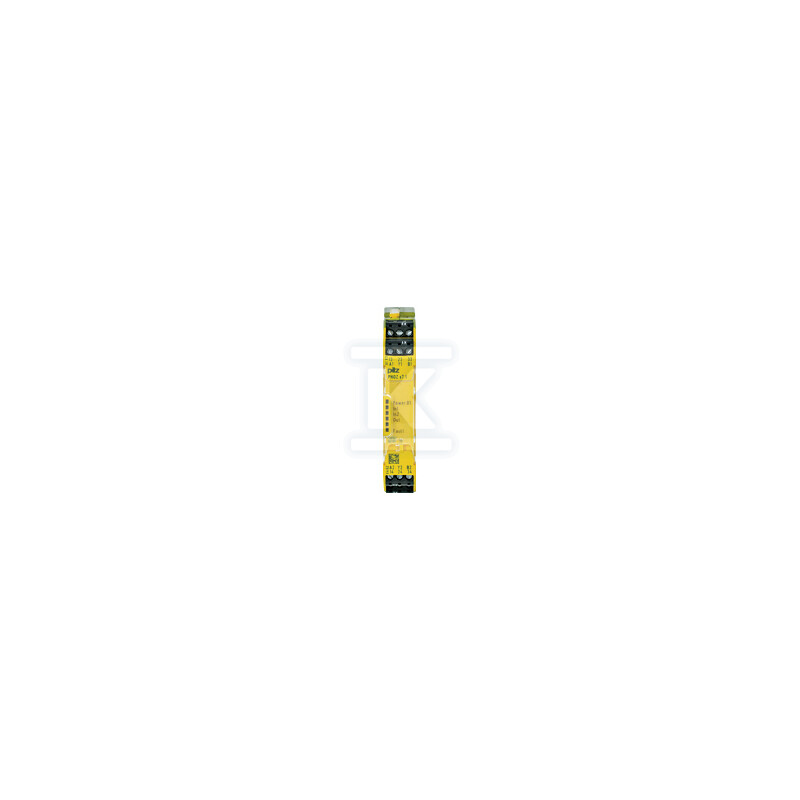

Rozszerzenie styków PNOZsigma, kaskadowanie, 3 N/O, 24 V DC, szerokość 17,5 mm, zaciski wtykowe śrubowe 750167

Rozszerzenie możliwości systemów bezpieczeństwa

Moduł rozszerzający PNOZsigma s7.1 to urządzenie zaprojektowane do zwiększania liczby styków bezpiecznych w instalacjach automatyki przemysłowej. Produkt umożliwia rozbudowę systemów bezpieczeństwa bez konieczności wymiany głównych modułów sterujących - wystarczy podłączyć rozszerzenie do istniejącego bloku bezpieczeństwa i wykorzystać dodatkowe wyjścia stykowe. Funkcja kaskadowania pozwala na szeregowe łączenie wielu modułów rozszerzających, co umożliwia budowę rozgałęzionych systemów ochronnych bez nadmiernego komplikowania struktury okablowania.

Urządzenie oferuje 3 bezzwłoczne styki zwierające (N/O) o obciążalności prądowej do 6 A przy napięciu przełączanym 240 V AC lub 24 V DC. Styki wykonane są ze srebra z domieszką miedzi i niklu, co zapewnia wysoką trwałość mechaniczną i elektryczną nawet przy częstym przełączaniu obwodów wymagających niezawodności.

Parametry zasilania i konstrukcja

Moduł zasilany jest napięciem 24 V DC, co pozwala na bezpośrednie współdziałanie z większością sterowników PLC i systemów bezpieczeństwa pracujących na niskim napięciu. Szerokość obudowy wynosząca 17,5 mm sprawia, że urządzenie należy do najbardziej kompaktowych rozszerzeń stykowych dostępnych na rynku - idealne do szaf sterowniczych o ograniczonej przestrzeni.

Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontaż bez użycia narzędzi specjalistycznych - wystarczy płaski śrubokręt. Konstrukcja przystosowana jest do montażu na szynie DIN, co standardowo stosuje się w przemyśle. Dodatkowy zacisk napięciowy służy do zasilania dalszych bloków styków w układzie kaskadowym - jeden zasilacz może obsłużyć cały łańcuch rozszerzeń.

Bezpieczeństwo funkcjonalne i certyfikaty

Urządzenie osiąga Performance Level e według normy EN ISO 13849-1, co oznacza najwyższy poziom niezawodności funkcji bezpieczeństwa odpowiedni dla aplikacji krytycznych. Moduł posiada homologację TÜV potwierdzającą zgodność z europejskimi normami bezpieczeństwa maszynowego oraz certyfikat UL umożliwiający stosowanie na rynku amerykańskim.

Wbudowany obwód sprzężenia zwrotnego (return circuit) pozwala na monitorowanie stanu styków przez sterownik bezpieczeństwa - system może weryfikować czy wyjście faktycznie zmieniło stan zgodnie z poleceniem.

Zastosowania przemysłowe

Rozszerzenie styków PNOZsigma sprawdza się wszędzie tam, gdzie pojedynczy moduł bezpieczeństwa nie oferuje wystarczającej liczby wyjść do obsłużenia wszystkich urządzeń wykonawczych. Funkcja kaskadowania umożliwia budowę rozgałęzionych układów zasilania dalszych bloków styków - każdy moduł rozszerzający dodaje kolejne trzy styki zwierające do łańcucha bezpieczeństwa. Dzięki kompaktowej szerokości 17,5 mm nawet rozbudowane konfiguracje mieszczą się w standardowych szafach sterowniczych.
