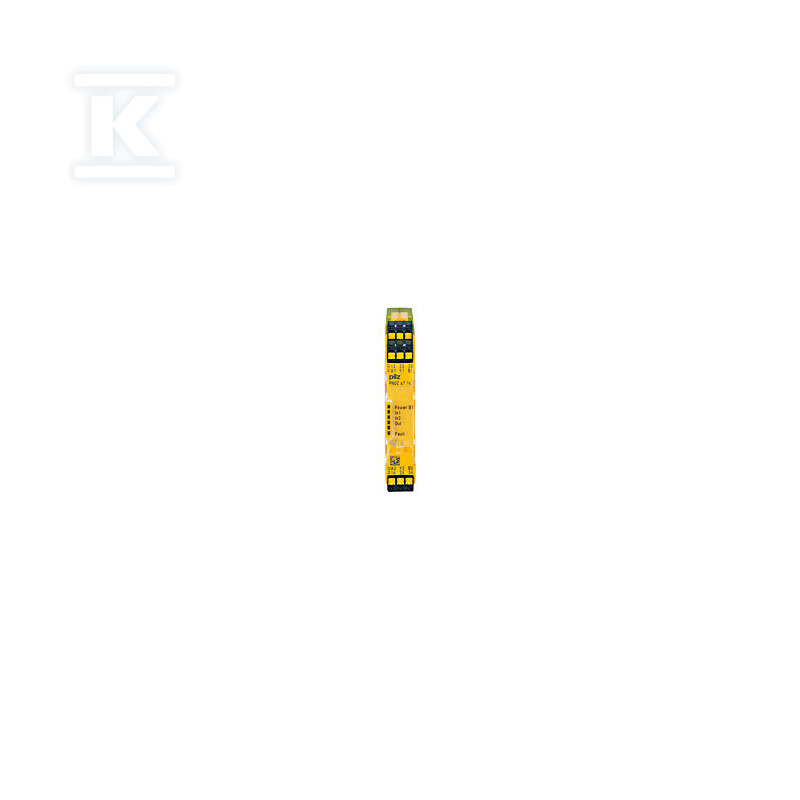

Rozszerzenie styków PNOZsigma, kaskadowanie, 3 N/O, 24 V DC, szerokość 17,5 mm, zaciski wtykowe sprężynowe 751167

Rozszerzenie możliwości systemów bezpieczeństwa

Moduł rozszerzający PNOZsigma to kompaktowe rozwiązanie do zwiększania liczby styków bezpieczeństwa w istniejących instalacjach opartych na przekaźnikach bezpieczeństwa Pilz. Urządzenie oferuje 3 wyjścia stykowe N/O (normalnie otwarte), które pozwalają rozbudować system o dodatkowe obwody awaryjne bez konieczności wymiany całego modułu sterującego.

Konstrukcja umożliwia kaskadowanie - czyli połączenie kilku bloków rozszerzających szeregowo, co pozwala na budowanie bardziej złożonych układów bezpieczeństwa z zachowaniem wysokiego poziomu ochrony. Dodatkowy zacisk napięciowy umożliwia zasilanie kolejnych bloków styków bez prowadzenia osobnej linii zasilającej dla każdego modułu - to upraszcza okablowanie i zmniejsza liczbę potrzebnych przewodów w szafie sterowniczej.

Szerokość modułu to tylko 17,5 mm, co czyni go jednym z najbardziej kompaktowych rozwiązań rozszerzających na rynku - zmieści się nawet w ciasnych instalacjach gdzie przestrzeń na szynie DIN jest ograniczona.

Zaciski sprężynowe i montaż

Urządzenie wyposażono w zaciski wtykowe sprężynowe (plug-in spring-loaded terminal), które umożliwiają szybkie podłączenie przewodów bez użycia narzędzi. Konstrukcja typu plug-in pozwala również na wygodne odłączenie wszystkich przewodów jednym ruchem - przydatne przy serwisowaniu lub wymianie modułu bez konieczności odkręcania poszczególnych zacisków.

Montaż na szynę DIN w dowolnej pozycji zapewnia elastyczność przy projektowaniu rozdzielnic.

Parametry elektryczne i warunki pracy

Moduł pracuje przy napięciu zasilającym 24 V DC i pobiera jedynie 2 W mocy, co minimalizuje obciążenie zasilacza systemu bezpieczeństwa. Styki bezpieczeństwa znoszą obciążenie do 240 V AC / 6 A oraz 24 V DC / 6 A, co pozwala na przełączanie zarówno obwodów AC jak i DC - typowych w aplikacjach przemysłowych.

Zakres temperatur pracy od -10°C do +55°C oraz dopuszczalna wilgotność do 93% przy 40°C zapewniają niezawodność w trudnych warunkach środowiskowych typowych dla hal produkcyjnych. Obudowa posiada stopień ochrony IP40.

Bezpieczeństwo i certyfikaty

Urządzenie spełnia wymagania kategorii bezpieczeństwa CAT 4 według norm EN 60947-4-1 i EN 60947-5-1 - najwyższego poziomu ochrony dla aplikacji krytycznych. Posiada certyfikaty CE, UKCA, cULus, TÜV, CCC, KOSHA oraz EAC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa maszynowego i umożliwia stosowanie na rynkach europejskich, amerykańskich, azjatyckich oraz koreańskim.

Materiał styków AgCuNi z dodatkową warstwą Au o grubości 0,2 µm zapewnia niską rezystancję przejściową oraz odporność na zużycie przy częstym przełączaniu - kluczowe dla niezawodności układów bezpieczeństwa pracujących w trybie ciągłym.
