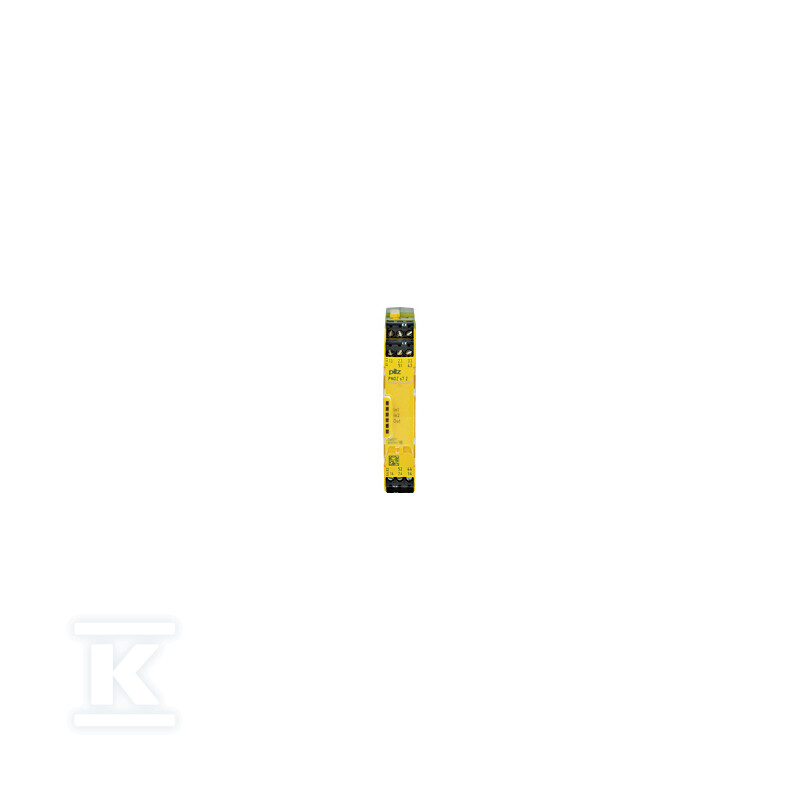

Rozszerzenie styków PNOZsigma, 4 N/O + 1 N/Z, 24 V DC, szerokość 17,5 mm, zaciski wtykowe śrubowe, rozbudowa po prawej stronie 750177

Elastyczne rozbudowanie systemów bezpieczeństwa w kompaktowej obudowie

Rozszerzenie styków PNOZsigma s7.2 to moduł rozbudowy przeznaczony do współpracy z przekaźnikami bezpieczeństwa z rodziny PNOZsigma. Urządzenie umożliwia zwiększenie liczby dostępnych styków w istniejącym układzie sterowania bezpieczeństwem bez konieczności wymiany głównego modułu sterującego.

Konfiguracja wyjść obejmuje cztery styki normalnie otwarte N/O oraz jeden styk sygnalizacyjny normalnie zamknięty N/Z. Moduł zasilany jest napięciem 24 V DC, co pozwala na bezproblemową integrację z większością przemysłowych instalacji sterowniczych.

Parametry elektryczne i obciążalność styków

Styki przekaźnikowe wykonane są ze stopu AgCuNi z dodatkową warstwą złota o grubości 0,2 µm, co zapewnia niską rezystancję przejścia i trwałość przy częstym przełączaniu. Moduł spełnia wymagania kategorii użytkowania AC/DC1 wg EN 60947-4-1 - maksymalne obciążenie wynosi 6 A przy napięciu AC1 do 240 V oraz 6 A przy napięciu DC1 do 24 V. Dla bardziej wymagających obciążeń indukcyjnych (kategorii AC15/DC13 wg EN 60947-5-1) dopuszczalny prąd wynosi odpowiednio 5 A przy AC15 do 230 V i 5 A przy DC13 do 24 V.

Zasilanie wewnętrzne modułu realizowane jest napięciem stałym 24 V DC. Urządzenie nie posiada wyjść półprzewodnikowych - wszystkie wyjścia są realizowane jako styki mechaniczne przekaźnikowe.

Konstrukcja mechaniczna i warunki pracy

Obudowa o szerokości zaledwie 17,5 mm wykonana jest z poliwęglanu (PC), co zapewnia wysoką sztywność mechaniczną przy minimalnym zużyciu miejsca w szafie sterowniczej. Wymiary całkowite wynoszą 98 × 17,5 × 120 mm (wysokość × szerokość × głębokość), a masa netto to 170 g.

Zaciski wtykowe śrubowe pozwalają na szybki montaż i demontaż okablowania bez konieczności odkręcania śrub - przewody mocowane są za pomocą techniki śrubowej w formacie plug-in. Moduł akceptuje przewody giętkie w zakresie przekrojów odpowiadających AWG 24-12.

Dopuszczalny zakres temperatur pracy wynosi od -10°C do +55°C, a maksymalna wilgotność względna to 93% przy temperaturze 40°C. Urządzenie nie toleruje kondensacji pary wodnej - należy to uwzględnić przy instalacji w pomieszczeniach o zmiennych warunkach klimatycznych.

Stopień ochrony obudowy to IP40, co oznacza ochronę przed obcymi ciałami stałymi >1 mm i brak ochrony przed wodą - typowe dla komponentów montowanych wewnątrz szaf sterowniczych.

Normy i certyfikaty

Moduł posiada kompleksową certyfikację międzynarodową potwierdzającą zgodność z wymaganiami bezpieczeństwa funkcjonalnego:

Certyfikat	Zakres
CE	Europa
CCC	Chiny
UKCA	Wielka Brytania
cULus Listed	USA/Kanada
KOSHA	Korea Południowa
TÜV	Certyfikat badania typu
EAC	Eurazja

Kompatybilność elektromagnetyczna potwierdzona jest normami EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1 - ta ostatnia dotyczy aplikacji związanych z bezpieczeństwem funkcjonalnym w środowisku przemysłowym.

Urządzenie spełnia również wymagania dyrektyw RoHS (2011/65/EU z wyjątkiem kategorii 7c I) oraz REACH - zawiera substancję SVHC (ołów) powyżej progu deklaracji (>0,1%). Klasyfikacja WEEE jako produkt kategorii 5 (wymiary <50 cm) określa procedury utylizacji po zakończeniu eksploatacji.

Konstrukcja umożliwia montaż kolejnych bloków styków po prawej stronie modułu - system można rozbudowywać liniowo według potrzeb aplikacji.
