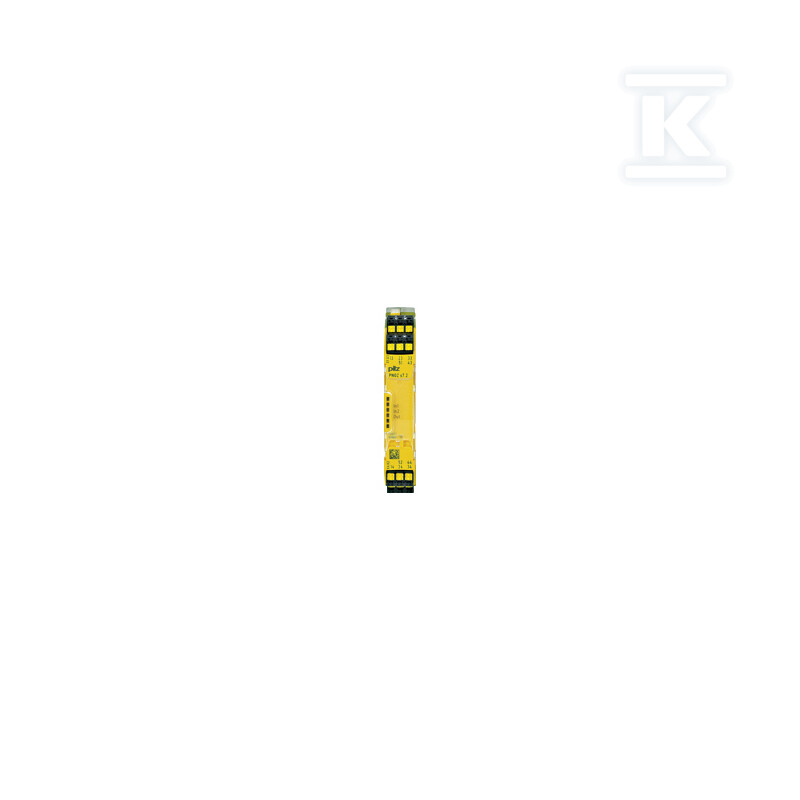

Rozszerzenie styków PNOZsigma, 4 N/O, 24 V DC, szerokość 17,5 mm, zaciski wtykowe sprężynowe, rozbudowa po prawej stronie 751177

Rozbudowa wejść i wyjść w systemach bezpieczeństwa

Rozszerzenie styków PNOZsigma to moduł rozbudowy przeznaczony do współpracy z przekaźnikami bezpieczeństwa serii PNOZsigma firmy Pilz. Umożliwia zwiększenie liczby wyjść stykowych w istniejącej konfiguracji bezpieczeństwa bez konieczności wymiany całego modułu bazowego. Produkt instaluje się po prawej stronie jednostki głównej - kolejne bloki styków można dodawać w miarę rosnących potrzeb instalacji.

Moduł dostarcza 4 wyjścia stykowe N/O (normalnie otwarte) oraz 1 wyjście sygnalizacyjne N/C (normalnie zamknięte), co pozwala na jednoczesne sterowanie wieloma obwodami bezpieczeństwa oraz monitoring stanu przekaźnika. Zasilanie wynosi 24 V DC, co jest standardowym napięciem w przemysłowych systemach sterowania maszynami.

Konstrukcja i sposób podłączenia

Szerokość modułu to tylko 17,5 mm, co pozwala na kompaktowy montaż nawet w rozbudowanych szafach sterowniczych o ograniczonej przestrzeni. Obudowa wykonana z poliwęglanu (PC) zapewnia odpowiednią sztywność mechaniczną oraz izolację elektryczną.

Podłączenie realizowane jest przez zaciski wtykowe sprężynowe - ten typ połączenia eliminuje konieczność dokręcania śrub, co znacząco przyspiesza montaż i zmniejsza ryzyko błędów połączeniowych. Sprężynowy mechanizm dociskowy gwarantuje pewne utrzymanie przewodu oraz odporność na wibracje występujące w środowisku przemysłowym.

Materiał styków to stop AgCuNi z dodatkową warstwą złota +0,2 µm Au, co poprawia przewodność przy niskich obciążeniach i wydłuża żywotność przy przełączaniu obwodów o małym prądzie.

Parametry pracy i warunki środowiskowe

Moduł pracuje w zakresie temperatur od -10°C do +55°C, co pozwala na instalację zarówno w nieogrzewanych halach produkcyjnych, jak i w pomieszczeniach o podwyższonej temperaturze. Dopuszczalna wilgotność wynosi 93% przy 40°C - produkt nie jest jednak przystosowany do pracy w warunkach kondensacji pary wodnej.

Styki bezpieczeństwa znoszą obciążenie do 6 A przy napięciu AC1 oraz 6 A przy DC1. Dla obciążeń indukcyjnych (kategoria AC15/DC13) maksymalny prąd wynosi odpowiednio 5 A przy 230 V AC i 6 A przy 24 V DC. Kategoria użytkowania AC1 dotyczy obciążeń rezystywnych, natomiast AC15 - obciążeń indukcyjnych charakterystycznych dla cewek zaworów i przekaźników.

Stopień ochrony obudowy to IP40 - zabezpiecza przed dostępem przedmiotów o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo.

Zgodność z normami i certyfikaty

Produkt posiada certyfikaty umożliwiające zastosowanie w systemach bezpieczeństwa na całym świecie:

• CE - zgodność z dyrektywami unijnymi
• CCC (Chiny) - wymagany do rynku chińskiego
• UKCA - wymagany po brexicie dla rynku brytyjskiego
• cULus Listed - amerykański certyfikat bezpieczeństwa
• KOSHA - koreański certyfikat przemysłowy
• TÜV - niemiecka certyfikacja badania typu
• EAC - eurasyjski certyfikat zgodności

Potwierdzone parametry bezpieczeństwa to Performance Level e według normy EN ISO 13849-1 oraz poziom bezpieczeństwa funkcjonalnego SIL 3 według IEC 61508. Oznacza to, że moduł może być stosowany w aplikacjach krytycznych dla bezpieczeństwa, gdzie awaria prowadzi do ryzyka poważnego urazu osób.

Produkt spełnia również wymagania kompatybilności elektromagnetycznej według norm EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1. Odporność na wibracje potwierdzono zgodnie z EN 60068-2-6, a odstępy izolacyjne i drogi pełzania - zgodnie z EN 60947-1.

Zgodność z dyrektywą RoHS (2011/65/EU i 2015/863/EU) potwierdza brak substancji niebezpiecznych w składzie produktu. Obecność ołowiu (CAS 7439-92-1) jest dopuszczalna według wyjątku 7c I - dotyczy to elementów elektronicznych lutowanych tradycyjnie.
