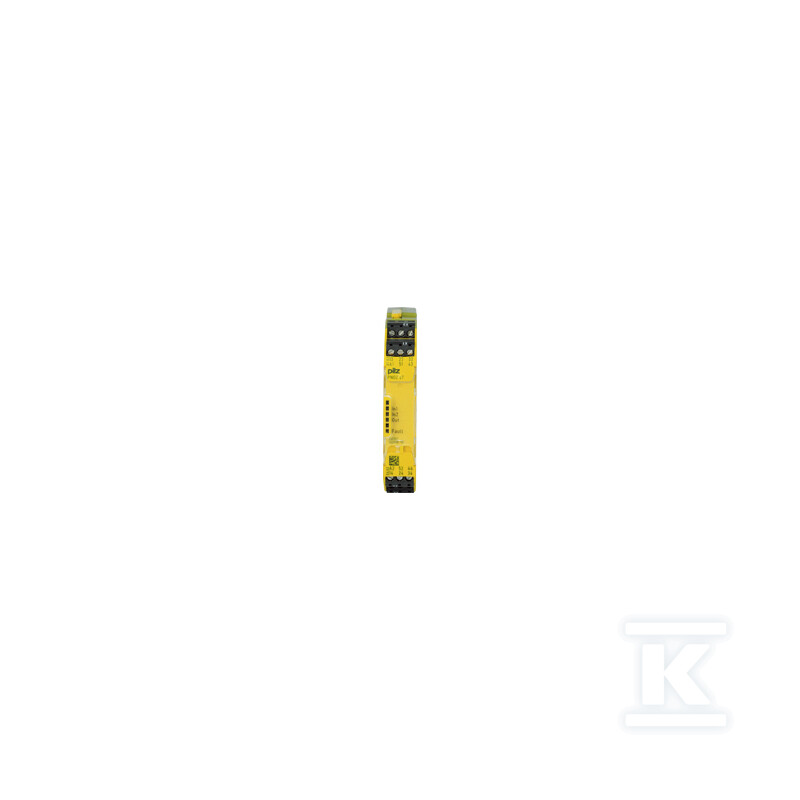

Rozszerzenie styków PNOZsigma, 4 N/O + 1 N/Z, 24 V DC, szerokość 17,5 mm, zaciski wtykowe śrubowe 750107

Moduł rozszerzający styki bezpieczeństwa do systemów PNOZsigma

Urządzenie służy do zwiększania liczby dostępnych styków bezpieczeństwa w istniejących instalacjach opartych na przekaźnikach bezpieczeństwa PILZ z serii PNOZsigma. Produkt współpracuje z bazowymi przekaźnikami bezpieczeństwa wyposażonymi w pętlę sprzężenia zwrotnego - po podłączeniu modułu funkcje bezpieczeństwa z obwodu bazowego są przenoszone na wyjścia rozszerzenia, zachowując pełną skuteczność nawet w przypadku awarii komponentu.

Zastosowanie i kompatybilność

Moduł typu PNOZ s7 sprawdza się w aplikacjach wymagających rozbudowy systemów E-STOP, bram bezpieczeństwa oraz kurtyn świetlnych. Umożliwia rozbudowę o 4 styki bezpieczeństwa N/O (natychmiastowe) oraz 1 styk pomocniczy N/Z - ten ostatni służy do sygnalizacji stanu np. na panelu operatorskim. Współpracuje z przekaźnikami bezpieczeństwa PNOZ X, PNOZelog oraz innymi bazowymi jednostkami PNOZsigma poprzez dedykowany konektor lub tradycyjne okablowanie.

Obsługuje tryb jednokanałowy oraz dwukanałowy - w konfiguracji dwukanałowej moduł komunikuje się z bazową jednostką przez złącze PNOZsigma, co eliminuje dodatkowe okablowanie. W trybie jednokanałowym pojedynczy obwód wejściowy steruje przekaźnikami wyjściowymi.

Parametry elektryczne i mechaniczne

Napięcie zasilania wynosi 24 V DC przy tolerancji ±20%, a pobór mocy to 2 W. Styki bezpieczeństwa znoszą obciążenie do 6 A przy napięciu AC240 V lub 5 A przy DC24 V (kategoria AC15/DC13), co pozwala na bezpośrednie sterowanie napędów i odbiorników przemysłowych. Styki pomocnicze obsługują do 2 A.

Obudowa ma szerokość 17,5 mm, wysokość 98 mm i głębokość 120 mm - mieści się na szynie DIN 35 mm. Masa netto to 170 g. Zaciski wtykowe śrubowe akceptują przewody jednożyłowe od 0,25 do 2,5 mm2 oraz wielodrutowe z końcówkami lub bez nich od 0,2 do 1,5 mm2. Moment dokręcania wynosi 0,5 Nm.

Bezpieczeństwo i normy

Urządzenie spełnia wymagania norm EN 60947-5-1, EN 60204-1, VDE 0113-1, a także EN ISO 13849-1 oraz EN 954-1. Osiąga Performance Level e (PL e) oraz SIL CL 3, co czyni go odpowiednim do aplikacji krytycznych dla bezpieczeństwa maszyn. Prawdopodobieństwo niebezpiecznej awarii na godzinę wynosi PFHD = 2,31×10?? h?1, a czas eksploatacji (mission time) to 20 lat.

Styki bezpieczeństwa są galwanicznie oddzielone od reszty obwodu zgodnie z EN 60947-1 przy napięciu probierczym 6 kV. Moduł wyposażono w diody LED sygnalizujące: status wejść obu kanałów, stan przełączania styków bezpieczeństwa oraz błędy - co ułatwia diagnostykę w terenie.

Warunki pracy i atesty

Temperatura pracy zawiera się w zakresie od -10°C do +55°C, a wilgotność dopuszczalna to 93% przy 40°C (bez kondensacji). Stopień ochrony obudowy to IP40, listew zasilających IP20 - po zamontowaniu w szafie sterowniczej o klasie minimum IP54 całość spełnia wymagania dla trudnych warunków przemysłowych.

Produkt posiada certyfikaty CE, UKCA, CCC, cULus, KOSHA, EAC oraz homologację BG-TÜV, co potwierdza jego zgodność z międzynarodowymi normami bezpieczeństwa maszyn.
