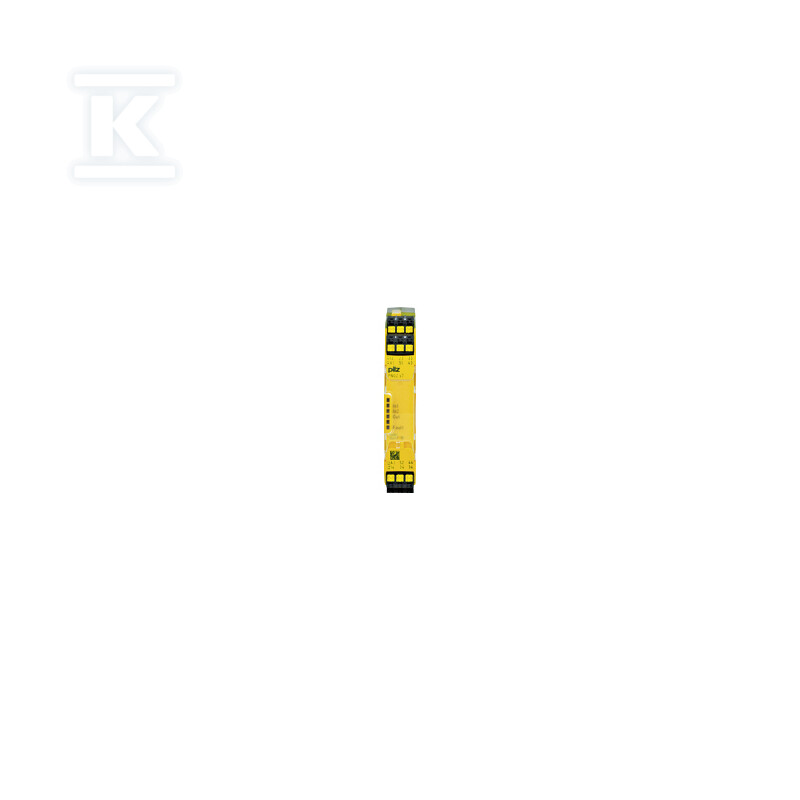

Rozszerzenie styków PNOZsigma, 4 N/O + 1 N/Z, 24 V DC, szerokość 17,5 mm, zaciski wtykowe sprężynowe 751107

Rozszerzenie możliwości przekaźników bezpieczeństwa PNOZsigma

Moduł rozszerzający styki PNOZsigma to komponent zaprojektowany do współpracy z przekaźnikami bezpieczeństwa z serii PNOZsigma niemieckiego producenta PILZ. Urządzenie dodaje cztery styki normalnie otwarte (N/O) oraz jeden styk normalnie zamknięty (N/Z), co pozwala na znaczne rozbudowanie liczby obwodów wyjściowych w istniejącym systemie bezpieczeństwa bez konieczności wymiany całego przekaźnika bazowego.

Konfiguracja z czterema stykami NO sprawia, że moduł sprawdza się w aplikacjach wymagających jednoczesnego załączenia wielu obwodów wykonawczych. Styki pracują jako elementy bezzwłoczne, co oznacza natychmiastową reakcję na sygnał z przekaźnika bazowego.

Parametry elektryczne i mechaniczne

Moduł zasilany jest napięciem stałym 24 V DC przy poborze mocy wynoszącym 2 W. Styki przekaźnikowe wykonane ze stopu srebra z dodatkiem niklu oraz warstwą złota o grubości 0,2 µm zapewniają niską rezystancję przejścia i odporność na zużycie przy częstym przełączaniu.

Maksymalny prąd obciążenia styków bezpieczeństwa to 6 A przy napięciu zmiennym do 240 V AC oraz 24 V DC. Dla obciążeń indukcyjnych kategorii AC15/DC13 maksymalny prąd wynosi 5 A.

Szerokość modułu to tylko 17,5 mm, co pozwala na montaż na szynie DIN obok innych komponentów systemu bezpieczeństwa nawet w rozdzielnicach o ograniczonej przestrzeni. Wysokość wynosi 100 mm, głębokość 120 mm, a masa netto 170 g. Zaciski wtykowe sprężynowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi - wystarczy wcisnąć przewód do zacisku, a sprężyna samodzielnie go utrzymuje.

Bezpieczeństwo funkcjonalne i certyfikaty

W połączeniu z odpowiednim przekaźnikiem bazowym moduł osiąga kategorię bezpieczeństwa PL e / Kat. 4 zgodnie z normą EN ISO 13849-1 oraz poziom integralności bezpieczeństwa SILCL 3 według EN/IEC 62061. Oznacza to, że urządzenie może być stosowane w najwyższych klasach aplikacji przemysłowych, gdzie awaria systemu bezpieczeństwa mogłaby prowadzić do zagrożenia życia lub zdrowia operatorów.

Moduł posiada kompleksowy zestaw certyfikatów międzynarodowych: CE, UKCA, cULus Listed, CCC, KOSHA oraz certyfikat typu TÜV. Spełnia wymagania normy środowiskowej EN 60068-2-78 dotyczącej odporności klimatycznej oraz norm kompatybilności elektromagnetycznej EN 61000-6-2 i EN 61000-6-4.

Temperatura pracy mieści się w zakresie od -10°C do +55°C przy wilgotności względnej do 93% przy 40°C. Stopień ochrony obudowy to IP40 - chroni przed przedostaniem się przedmiotów o średnicy powyżej 1 mm, jednak nie zapewnia żadnej ochrony przed wodą.

Montaż i eksploatacja

Urządzenie montuje się na szynie DIN 35 mm. Zaciski sprężynowe typu plug-in znacząco przyspieszają instalację i serwisowanie - przy wymianie modułu nie trzeba odkręcać przewodów, wystarczy odłączyć cały blok od szyny i wsunąć nowy.

Jeden styk sygnalizacyjny N/Z umożliwia przekazywanie informacji o stanie modułu do zewnętrznych systemów nadzoru. Materiał obudowy to poliwęglan (PC) - tworzywo o dobrej odporności mechanicznej i termicznej.

Dzięki kompaktowej szerokości moduł pozwala na budowę rozbudowanych systemów bezpieczeństwa przy minimalnym zużyciu miejsca w rozdzielnicy. W przypadku rozbudowy istniejącej instalacji o dodatkowe funkcje bezpieczeństwa wystarczy dołożyć moduł rozszerzający bez ingerencji w okablowanie całego systemu.
