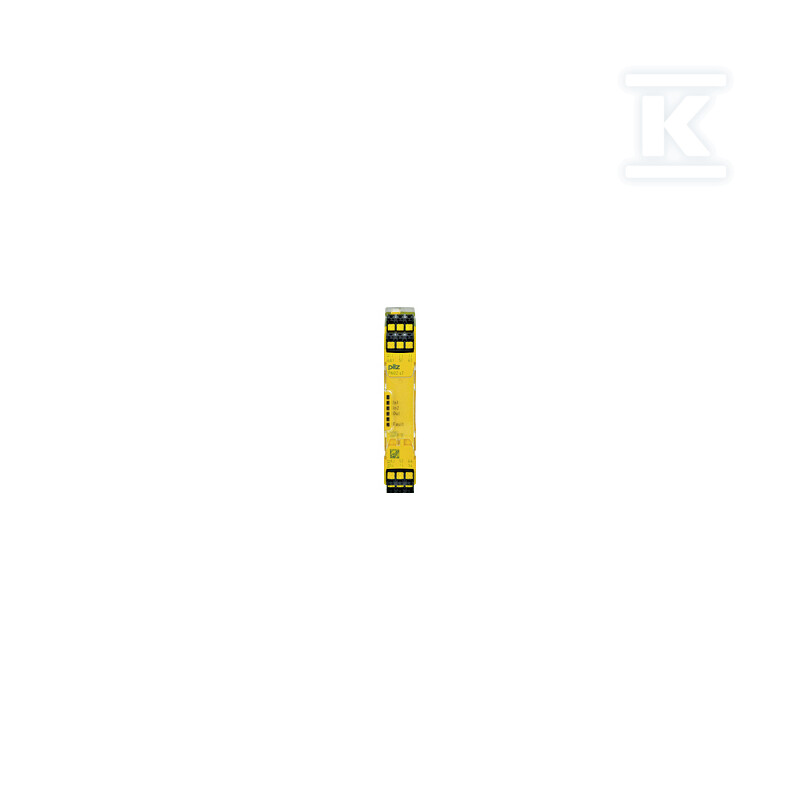

Rozszerzenie styków PNOZsigma, 4 N/O + 1 N/Z, 24 V DC, szerokość 17,5 mm, zaciski wtykowe sprężynowe, wersja coated 751187

Rozszerzenie styków do systemów bezpieczeństwa maszyn

Moduł rozszerzający PNOZ s7 C z rodziny PNOZsigma pozwala zwiększyć liczbę dostępnych styków w układach bezpieczeństwa opartych na przekaźnikach. Urządzenie wyposażono w cztery wyjścia bezpieczne typu N/O (normalnie otwarte) oraz jedno wyjście sygnalizacyjne typu N/Z (normalnie zamknięte), co umożliwia jednoczesne sterowanie odbiornikami roboczymi i przekazywanie informacji o stanie układu do systemu nadrzędnego.

Moduł pracuje z napięciem zasilania 24 V DC, pobierając zaledwie 2 W mocy. Zasilanie realizowane jest przez jeden obwód wejściowy - instalator podłącza moduł bezpośrednio do wyjść sterujących kompatybilnych elementów z rodziny PNOZsigma (np. PNOZ s2, s3, s9).

Budowa i wymiary

Szerokość obudowy to 17,5 mm. Wysokość obudowy wynosi 100 mm, głębokość 120 mm, a masa netto to 170 g.

Obudowa wykonana jest z poliwęglanu (PC) - odpornego tworzywa chroniącego elektronikę przed uszkodzeniami mechanicznymi. Wersja coated oznacza dodatkową warstwę conformal coating na płytce drukowanej, która zabezpiecza moduł przed kondensacją wilgoci i pyłem - istotna cecha w aplikacjach przemysłowych o podwyższonej wilgotności.

Zaciski wtykowe sprężynowe pozwalają na szybki montaż i demontaż bez użycia narzędzi - wystarczy wsunąć przewód lub zakończony końcówką kabel w otwór zacisku. Ta cecha przyspiesza prace serwisowe i eliminuje ryzyko poluzowania połączenia przez wibracje.

Parametry styków i obciążalność

Wyjścia bezpieczne N/O obsługują obciążenie rezystancyjne AC1 do 240 V / 6 A oraz DC1 do 24 V / 6 A. Dla obciążeń indukcyjnych (AC15) dopuszczalne jest napięcie 230 V przy prądzie 5 A, a dla obciążeń typu DC13 przy stykach przekaźnikowych - 24 V. Styki wykonano ze stopu AgCuNi z dodatkową warstwą złota o grubości 0,2 µm, co poprawia odporność na zużycie przy częstych przełączeniach.

Moduł pracuje w temperaturze otoczenia od -10 do +55 °C i toleruje wilgotność względną do 93% przy 40 °C. Kondensacja pary wodnej nie jest dozwolona - należy to uwzględnić przy doborze lokalizacji w szafie sterowniczej.

Normy, certyfikaty i warunki pracy

Urządzenie spełnia wymagania dyrektywy RoHS 2011/65/EU oraz rozporządzenia REACH - zawiera substancję SVHC (ołów) powyżej progu deklaracji (>0,1%), co wymaga odpowiedniego oznakowania w dokumentacji SCIP.

Kompatybilność elektromagnetyczna potwierdzona normami:

Norma	Zakres
EN 60947-5-1	Aparatura rozdzielcza i sterownicza
EN 61000-6-2	Odporność w środowisku przemysłowym
EN 61000-6-4	Emisja w środowisku przemysłowym
EN 61326-3-1	Urządzenia bezpieczeństwa funkcjonalnego

Moduł posiada certyfikaty międzynarodowe: CE, CCC, UKCA, cULus Listed, KOSHA oraz EAC, co pozwala na stosowanie go zarówno na rynku europejskim, jak i poza nim - np. w Korei Południowej czy krajach Eurazji.

Stopień ochrony obudowy wynosi IP40 (ochrona przed ciałami stałymi >1 mm). Klasyfikacja odległości izolacyjnych według EN 60947-1: kategoria przepięciowa III oraz stopień zanieczyszczenia 2 - standard dla aplikacji przemysłowych.
