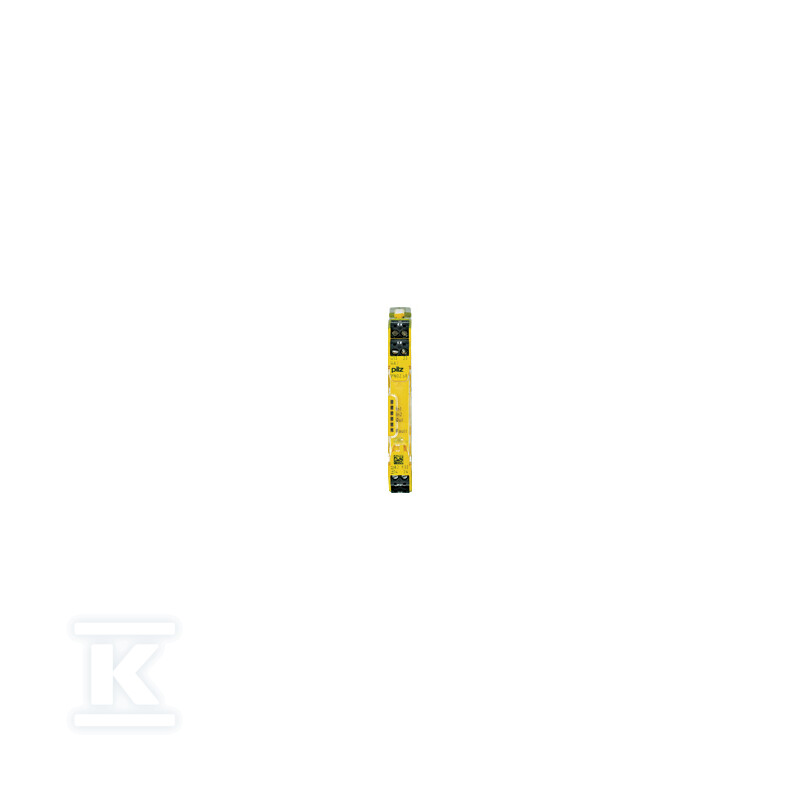

Rozszerzenie styków PNOZsigma, 2 N/O + 1 SC, 24 V DC, szerokość 12,5 mm, zaciski wtykowe śrubowe 750108

Moduł rozszerzający styki bezpieczeństwa do systemów PNOZ

Rozszerzenie styków PNOZsigma to moduł wyjściowy zaprojektowany do zwiększania liczby styków bezpieczeństwa w kompaktowych sterownikach bezpieczeństwa serii PNOZ. Urządzenie oferuje konfigurację 2 zestyku normalnie otwartego (N/O) oraz 1 styku sygnalizacyjnego (SC), co pozwala na rozbudowę istniejącego obwodu bezpieczeństwa bez konieczności wymiany całego modułu bazowego.

Zastosowanie i kompatybilność

Moduł przeznaczony jest do współpracy ze sterownikami bezpieczeństwa PNOZ firmy Pilz. Montaż na szynie DIN umożliwia szybką integrację z istniejącymi instalacjami przemysłowymi. Urządzenie zasilane jest napięciem 24 V DC i pobiera moc 2 W, co czyni je energooszczędnym elementem rozszerzającym systemy bezpieczeństwa maszyn.

Konfiguracja dwóch styków zamykających zapewnia redundancję - nawet w przypadku awarii jednego elementu drugi kontakt utrzymuje ciągłość obwodu bezpieczeństwa. Styki wykonane ze stopu AgSnO2 charakteryzują się wysoką odpornością na zużycie przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.

Parametry pracy i obciążalność

Moduł pracuje w zakresie temperatur od -10°C do +55°C, co pozwala na instalację w szafach sterowniczych narażonych na wahania temperatury. Zaciski wtykowe śrubowe umożliwiają szybkie podłączenie przewodów bez użycia specjalistycznych narzędzi - wystarczy śrubokręt płaski.

Styki bezpieczeństwa obsługują różne kategorie użytkowania według normy EN 60947. Przy obciążeniu rezystancyjnym (kategoria AC1) styki znoszą napięcie do 240 V przy prądzie do 3 A, a przy obciążeniu indukcyjnym (kategoria AC15) - do 230 V przy prądzie 1,5 A. W przypadku obciążeń stałoprądowych, kategoria DC1 pozwala na przełączanie 24 V / 3 A, natomiast kategoria DC13 (cewki elektromagnesowe) - napięcia do 24 V.

Szerokość modułu wynosząca 12,5 mm pozwala na montaż w kompaktowych układach z ograniczoną przestrzenią szafową.

Certyfikaty i normy

Urządzenie posiada certyfikaty CE, cULus, TÜV, CCC oraz CSA, co potwierdza zgodność z europejskimi i międzynarodowymi normami bezpieczeństwa maszyn. Spełnia wymagania norm EN 60204-1, EN 62061, EN 954-1 oraz VDE0113-1, które definiują standardy bezpieczeństwa elektrycznego maszyn przemysłowych.

Pochodzenie produktu: Francja.
