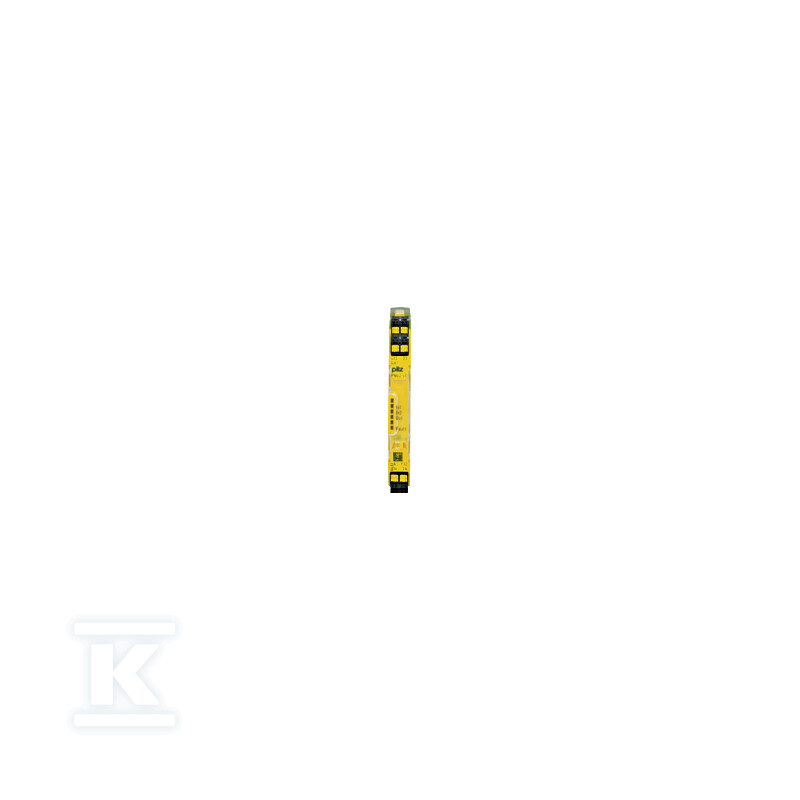

Rozszerzenie styków PNOZsigma, 2 N/O + 1 SC, 24 V DC, szerokość 12,5 mm, zaciski wtykowe sprężynowe 751108

Rozszerzenie wyjść bezpieczeństwa dla systemów PNOZsigma

Moduł rozszerzeniowy oferuje dwa przekaźnikowe wyjścia bezpieczeństwa typu N/O oraz jedno wyjście półprzewodnikowe, co umożliwia rozbudowę układów sterowania bezpieczeństwem bez wymiany sterownika głównego.

Zastosowanie i kompatybilność

Urządzenie współpracuje ze sterownikami bezpieczeństwa z rodziny PNOZsigma - przede wszystkim z modelem PNOZ s8 C oraz innymi kompatybilnymi jednostkami. Montaż na szynie DIN umożliwia integrację w istniejących instalacjach przemysłowych. Jedno wejście przyjmuje sygnał z modułu głównego lub wcześniejszego elementu rozszerzeniowego w łańcuchu.

Wyjścia bezpieczeństwa obsługują obciążenie 240 V AC / 3 A lub 24 V DC / 3 A - wystarczająco do sterowania cewkami zaworów elektropneumatycznych i obciążeniami rezystancyjnymi. Wyjście półprzewodnikowe dostarcza sygnał diagnostyczny dla systemów PLC lub HMI.

Parametry elektryczne i mechaniczne

Szerokość modułu wynosi 12,5 mm, co pozwala na oszczędność miejsca w szafie sterowniczej. Zasilanie 24 V DC pobiera 2 W mocy - standardowa wartość dla rozszerzeń stykowych tej klasy. Zaciski wtykowe sprężynowe eliminują konieczność dokręcania śrubokrętem, co przyspiesza montaż przy seryjnej instalacji wielu modułów.

Obudowa wykonana z poliwęglanu (PC) zapewnia izolację elektryczną i odporność mechaniczną. Wymiary gabarytowe 100 × 12,5 × 120 mm odpowiadają standardom dla modułów szerokości jednego slotu w systemie PNOZsigma.

Styki wykonane ze stopu srebra z tlenkiem cyny (AgSnO2) charakteryzują się odpornością na zużycie przy częstym przełączaniu oraz niską tendencją do zgrzewania przy obciążeniach indukcyjnych.

Warunki pracy i certyfikaty

Moduł pracuje w zakresie temperatur od -10°C do +55°C - wystarczająco dla większości pomieszczeń przemysłowych. Dopuszczalna wilgotność wynosi 93% przy 40°C, lecz producent nie zezwala na kondensację wewnątrz obudowy.

Stopień ochrony IP40 gwarantuje ochronę przed ciałami stałymi powyżej 1 mm - typowy dla urządzeń montowanych wewnątrz szaf sterowniczych. Kompatybilność elektromagnetyczna zgodna z normami EN 60947-5-1, EN 61000-6-2 oraz EN 61000-6-4 zapewnia poprawną pracę w środowisku przemysłowym o podwyższonym poziomie zakłóceń.

Urządzenie posiada certyfikaty: CE, CCC, UKCA, cULus Listed, KOSHA, EAC oraz certyfikat TÜV potwierdzający zgodność z normami bezpieczeństwa maszynowego.

Waga netto wynosi 105 g. Produkt sklasyfikowany jako WEEE klasa 5 (urządzenia poniżej 50 cm).
