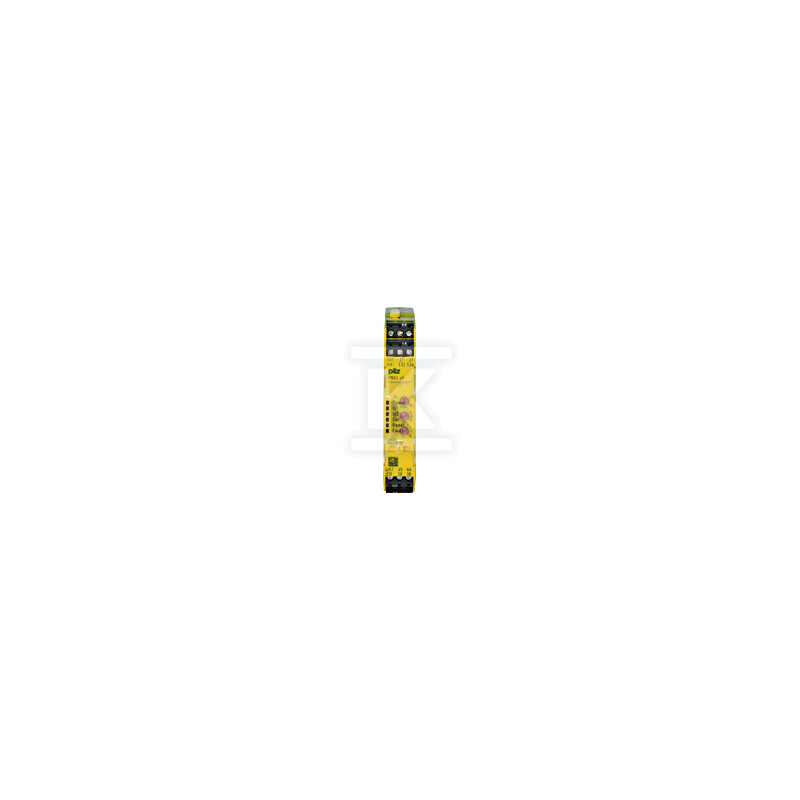

Przekaźnik bezpieczeństwa PNOZsigma, blok styków/przekaźnik czasowy, okablowanie 1-kan., 3 N/O + 1 N/Z (t = 0, 04–300 s), 24 V DC, szerokość 17, 5 mm, zaciski wtykowe śrubowe 750109

Dwufunkcyjny moduł rozszerzający styki z funkcją timera bezpieczeństwa

Moduł rozszerzający PNOZ s9 z serii PNOZsigma pełni dwie kluczowe role w układach bezpieczeństwa maszynowego - działa jako rozszerzenie styków istniejących przekaźników bezpieczeństwa oraz jako samodzielny przekaźnik czasowy z funkcjami sterowania ruchem. Urządzenie umożliwia zwiększenie liczby dostępnych styków w układzie sterowania bezpieczeństwem lub realizację bezpiecznych funkcji czasowych takich jak opóźnione wyłączanie z blokadą czasową czy impulsowanie sekwencji ruchowych.

Konfiguracja wyjść obejmuje trzy zwłoczne styki bezpieczeństwa N/O oraz jeden zwłoczny styk pomocniczy N/C, co pozwala na elastyczne dopasowanie do wymagań aplikacji - od prostego rozszerzenia po zaawansowane sekwencje czasowe. Wszystkie styki bezpieczeństwa są galvanicznie odseparowane od pozostałych obwodów zgodnie z normą EN 60947-1 (6 kV), co eliminuje ryzyko propagacji usterek między obwodami.

Funkcje timera i tryby pracy

Moduł oferuje cztery tryby działania timera bezpieczeństwa:

Opóźnione wyłączanie (delay-on de-energisation) - po przerwaniu napięcia w obwodzie wejściowym styki bezpieczeństwa otwierają się dopiero po upływie nastawionego czasu zwłoki. W wersji retriggerowalnej urządzenie pozostaje aktywne nawet gdy funkcja bezpieczeństwa zostanie anulowana podczas odliczania - przydatne przy sterowaniu ruchem krokowym; ta wersja dostępna jest jednak tylko przy pracy autonomicznej lub z bazową jednostką PNOZsigma.

Impuls przy załączeniu (pulse on switching on) - styki bezpieczeństwa zamykają się po podaniu napięcia i zamknięciu pętli sprzężenia zwrotnego, a następnie otwierają po upływie nastawionego czasu impulsu. Jeśli obwód wejściowy zostanie otwarty na więcej niż 10 ms podczas trwania impulsu, styki natychmiast się rozwarte - funkcja przydatna przy ograniczonym ruchu niebezpiecznych elementów maszyny podczas ustawiania i pozycjonowania.

Opóźnione załączenie (delay-on energisation) - odliczanie rozpoczyna się od momentu podania napięcia i zamknięcia obwodów wejściowych; styki zamykają się dopiero po upływie nastawionego opóźnienia.

Zakres regulacji czasu wynosi od 0 do 300 sekund - wystarczający dla większości aplikacji bezpieczeństwa przemysłowego.

Parametry elektryczne i bezpieczeństwo funkcjonalne

Napięcie zasilania wynosi 24 V DC. Styki pracują przy obciążalności do 6 A zarówno dla AC1 przy 240 V AC jak i DC1 przy 24 V DC; dla obciążeń indukcyjnych AC15/DC13 maksymalny prąd wynosi 5 A. Przekaźniki wyjściowe są prowadzone dodatnio - każdy styk monitorowany przez układ diagnostyczny modułu.

Urządzenie osiąga poziom PL e według EN ISO 13849-1 (kategoria 4) oraz SIL CL 3 według IEC 62061, co czyni je odpowiednim do najwyższych klas aplikacji bezpieczeństwa maszynowego. Moduł monitoruje własne styki wyjściowe i wykrywa zwarcia do masy w pętli sprzężenia zwrotnego oraz w obwodzie wejściowym - w przypadku awarii wyjścia przekaźniki są rozwierane natychmiast.

Czas reakcji wynosi typowo 40 ms dla E-STOP oraz około 60 ms dla manualnego resetu urządzenia - szybka reakcja na sygnały awaryjne ma kluczowe znaczenie przy ochronie operatorów maszyn.

Kompatybilność i instalacja

Moduł współpracuje z przekaźnikami bezpieczeństwa serii PNOZ X, PNOZsigma, PNOZelog, PNOZmulti, monitorami bramek PST oraz dwuręcznymi przekaźnikami sterującymi P2HZ. Przy użyciu dedykowanego złącza możliwe jest dwukanałowe połączenie z bazowymi jednostkami PNOZsigma; przy pracy autonomicznej lub z innymi bazowymi jednostkami dostępny jest tryb jednokanałowy.

Szerokość obudowy to jedyne 17,5 mm przy wysokości 96 mm i głębokości 120 mm - kompaktowa forma umożliwia montaż nawet w ciasnych szafach sterowniczych. Urządzenie montuje się na szynie DIN35 mm; przy instalacji pionowej zaleca się dodatkowe zamocowanie kątownikiem końcowym. Zaciski śrubowe obsługują przewody jednodrutowe i linkowe o przekroju od 0,25 do 2,5 mm2.

Obudowa zapewnia stopień ochrony IP40; przy montażu w szafie sterowniczej klasy minimum IP54 całość spełnia wymagania dla typowych warunków przemysłowych. Zakres temperatur pracy wynosi od -15 do +55°C, a składowania od -40 do +85°C - urządzenie sprawdza się zarówno w halach produkcyjnych jak i magazynachbez ogrzewania.

Wskaźniki LED sygnalizują stan zasilania, status kanałów wejściowych oraz ewentualne błędy - ułatwia to diagnostykę podczas uruchamiania i eksploatacji systemu bezpieczeństwa maszynowego.
