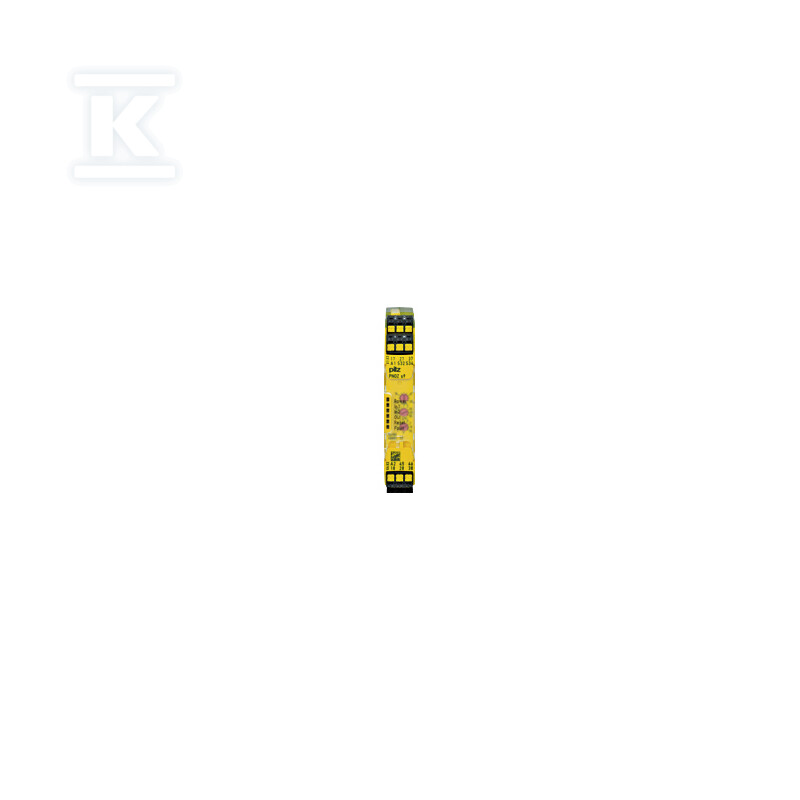

Przekaźnik bezpieczeństwa PNOZ s9 C (10 pcs.) 751909

Przekaźnik bezpieczeństwa do zastosowań przemysłowych z funkcją timera

Przekaźniki bezpieczeństwa z serii PNOZsigma stanowią podstawę nowoczesnych systemów ochrony maszyn i procesów produkcyjnych. Model PNOZ s9 C wyróżnia się na tle innych przekaźników z tej rodziny wbudowaną funkcją timera, która pozwala na realizację opóźnionych sekwencji sterowania bez konieczności stosowania zewnętrznych modułów czasowych.

Konstrukcja i układ wyjść

Urządzenie oferuje trzy wyjścia zwierne (N/O) oraz jedno wyjście rozwierne (N/C), co zapewnia elastyczność w budowie obwodów bezpieczeństwa. Wyjścia zwierne mogą pracować z opóźnieniem w zakresie od 0,04 do nawet 300 sekund, umożliwiając realizację różnorodnych scenariuszy czasowych - od krótkich impulsów po długie wyłączenia awaryjne.

Szerokość obudowy wynosząca 17,5 mm sprawia, że przekaźnik zajmuje minimalną przestrzeń w szafie sterowniczej, co jest istotne przy rozbudowanych instalacjach z wieloma modułami bezpieczeństwa. Wbudowane sprężynowe zaciski wtykowe przyspieszają montaż i eliminują ryzyko poluzowania połączeń w warunkach wibracji przemysłowych.

Funkcja timera i tryby pracy

Wbudowany timer pozwala na implementację trzech podstawowych trybów działania:

• Energising - opóźnione załączenie po spełnieniu warunków wejściowych,
• Fallback - powrót do stanu bezpiecznego po upływie ustawionego czasu,
• Pulsing - generowanie impulsów wyjściowych o określonym cyklu pracy.

Dzięki temu przekaźnik może pełnić rolę zarówno autonomicznego modułu ochronnego, jak i rozszerzenia stykowego w połączeniu z innymi komponentami systemów bezpieczeństwa Pilz - na przykład z modułami PNOZ X czy PZE.

Parametry eksploatacyjne i zgodność

Urządzenie zasilane jest napięciem 24 V DC, co jest standardem w nowoczesnych instalacjach przemysłowych opartych na sterownikach PLC i rozproszonych systemach sterowania. Zakres dopuszczalnej wilgotności względnej sięga 93% przy temperaturze 40°C, jednak producent zastrzega brak dopuszczalności kondensacji - należy to uwzględnić przy instalacji w pomieszczeniach o zmiennych warunkach klimatycznych.

Przekaźnik spełnia wymagania dyrektyw RoHS (2011/65/EU z rozszerzeniem 2015/863) oraz regulacji REACh, zawierając substancje SVHC takie jak ołów i tlenek ołowiu w ilościach poniżej progu deklaracyjnego. Produkcja w Niemczech potwierdza wysokie standardy jakościowe charakterystyczne dla marki Pilz.

Obudowa o szerokości jednego modułu DIN umożliwia łatwe zestawienie z pozostałymi przekaźnikami serii PNOZsigma - między innymi modelami s1-s11 oraz modułami rozszerzeń stykowych PZE - tworząc spójny system bezpieczeństwa dostosowany do konkretnej maszyny lub linii produkcyjnej.
