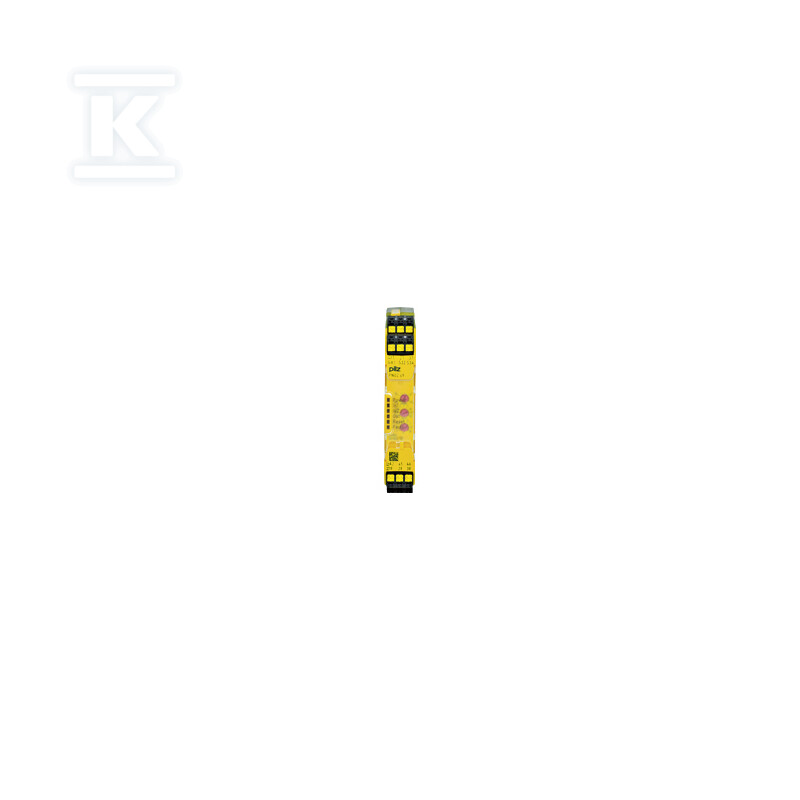

Przekaźnik bezpieczeństwa PNOZsigma, blok styków/przekaźnik czasowy, okablowanie 1-kan., 3 N/O + 1 N/Z (t = 0, 04–300 s), 24 V DC, szerokość 17, 5 mm, zaciski wtykowe sprężynowe 751109

Bezpieczne sterowanie z funkcją czasową w kompaktowej formie

Przekaźnik bezpieczeństwa PNOZsigma to moduł rozszerzeniowy z wbudowaną funkcją czasową, przeznaczony do rozbudowywania liczby styków w układach sterowania bezpieczeństwem oraz do realizacji bezpiecznych funkcji czasowych - zasilania, rezerwy i impulsowania. Urządzenie pracuje jako samodzielny przekaźnik z możliwością okablowania jednokanałowego, co pozwala na elastyczne dopasowanie do różnych konfiguracji instalacji.

Parametry pracy i wyjścia stykowe

Moduł wyposażony jest w trzy styki zwierające (N/O) z opóźnieniem oraz jeden styk rozwierający (N/Z) również z opóźnieniem - każdy z nich może być opóźniony w zakresie od 0,04 do 300 sekund. Taki szeroki zakres regulacji czasowej sprawia, że urządzenie sprawdza się zarówno przy krótkich impulsach wyzwalających, jak i przy dłuższych procedurach zwalniania maszyny.

Napięcie zasilania wynosi 24 V DC, a pobór mocy to około 2 W. Styki bezpieczeństwa znoszą obciążenie do 6 A przy napięciu AC do 240 V oraz 6 A przy napięciu DC do 24 V. Dla obciążeń AC15 (cewki elektromagnesów) maksymalny prąd to 5 A przy napięciu 230 V, a dla obciążeń DC13 (cewki przekaźników) - 6 A przy napięciu 24 V. Materiał styków to stop srebra, miedzi i niklu (AgCuNi) z dodatkową warstwą złota o grubości 0,2 µm, co poprawia przewodność i wydłuża żywotność przy niskich obciążeniach.

Konstrukcja i montaż

Szerokość modułu to tylko 17,5 mm, co pozwala na oszczędność miejsca w rozdzielnicach - przy trzech stykach zwierających i jednym rozwierającym to bardzo korzystny stosunek funkcjonalności do zajmowanego miejsca. Montaż odbywa się na szynę DIN w dowolnej pozycji. Podłączenie realizowane jest przez zaciski wtykowe sprężynowe, które umożliwiają szybki montaż bez użycia narzędzi - wystarczy wcisnąć przewód, a sprężyna samodzielnie go utrzymuje.

Obudowa wykonana jest z poliwęglanu (PC), a stopień ochrony to IP40. Zakres temperatur pracy wynosi od -10°C do +55°C przy wilgotności względnej do 93% przy temperaturze 40°C - urządzenie nie toleruje kondensacji pary wodnej.

Funkcje bezpieczeństwa i diagnostyka

Moduł realizuje zaawansowane funkcje ochronne: monitoruje styki wyjściowe pod kątem zwarć i otwarć, wykrywa usterki elementów wewnętrznych oraz identyfikuje błędy uziemienia w pętli sprzężenia zwrotnego - to kluczowe dla utrzymania wysokiego poziomu bezpieczeństwa w układzie sterowania maszyną.

Wbudowany bezpiecznik elektroniczny chroni przed przeciążeniem obwodów wyjściowych. Urządzenie może pracować jako samodzielny przekaźnik impulsowy lub timer ochronny - nie wymaga podłączenia do jednostki bazowej PNOZsigma.

Funkcja opóźnionego wyłączenia zasilania działa w ten sposób, że po przerwaniu napięcia wejściowego styki bezpieczeństwa otwierają się dopiero po upływie nastawionego czasu zwalniania - uniemożliwia to ponowne wyzwolenie przed zakończeniem procedury zatrzymania.

Zgodność i certyfikaty

Przekaźnik posiada pełen zestaw certyfikatów międzynarodowych potwierdzających zgodność z rygorystycznymi normami bezpieczeństwa maszynowego: CE, CCC, UKCA, cULus Listed, KOSHA oraz TÜV. Spełnia wymagania norm EN 60947-4-1 (kategoria użytkowania AC/DC1 dla urządzeń sterowania bezpieczeństwem), EN 60947-5-1 (kategoria AC15/DC13 dla styków pomocniczych), EN 61000-6-2 i EN 61000-6-4 (kompatybilność elektromagnetyczna), EN 60068-2-6 (odporność na wibracje) oraz EN 60068-2-78 (odporność klimatyczna).

Urządzenie nadaje się do stosowania na wysokości do 5000 metrów nad poziomem morza. Zgodne jest z dyrektywami RoHS (2011/65/EU i 2015/863/EU) oraz REACH - zawiera substancje SVHC (ołów i tlenek ołowiu). Klasyfikacja WEEE to kategoria 5 (urządzenia o wymiarach poniżej 50 cm).
