Aktuator magnetycznego wyłącznika bezpieczeństwa, obudowa kwadratowa, IP67, odległość przełączania zależna od aktuatora 8/12 mm, wysokość 13mm, opakowanie jednostkowe= 1 aktuator. 514120

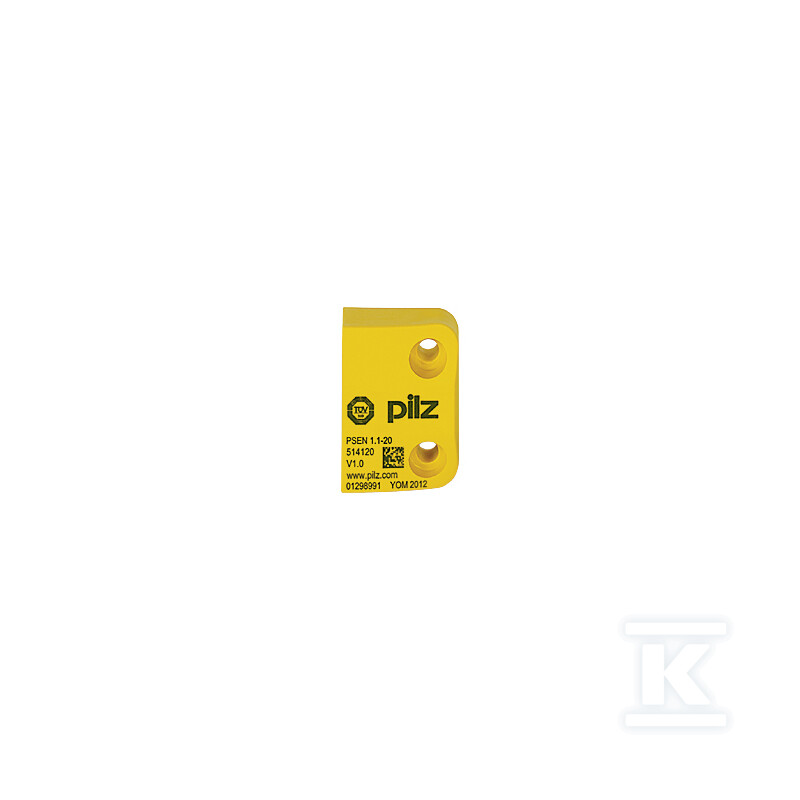

Aktuator magnetyczny PSEN 1.1-20 do wyłączników bezpieczeństwa PSENmag

Aktuator magnetyczny w kwadratowej obudowie przeznaczony jest do współpracy z magnetycznymi wyłącznikami bezpieczeństwa serii PSENmag, w tym PSEN 1.1-20 i PSEN 2.1. Kwadratowy kształt i kompaktowe gabaryty ułatwiają montaż w ograniczonej przestrzeni maszyn, a stopień ochrony IP67 zapewnia szczelność na pył i zanurzenie, co pozwala na pracę w warunkach przemysłowych z zachowaniem niezawodności sygnału.

Konstrukcja i wymiary

Obudowa wykonana jest z tworzywa PBT w górnej części, co zapewnia odporność mechaniczną i stabilność wymiarową. Wymiary 36 mm x 26 mm x 13 mm oraz wysokość konstrukcyjna 13 mm pozwalają na dyskretne osadzenie aktuatora przy drzwiach osłonowych i elementach ruchomych. Masa netto wynosi 12 g, masa brutto 18 g. Jednostka opakowaniowa to 1 aktuator.

Odległość przełączania i montaż

Zależna od aktuatora odległość przełączania wynosi 8/12 mm, co daje przewidywalny punkt zadziałania bez konieczności mechanicznego styku. Rozwiązanie magnetyczne eliminuje zużycie styków mechanicznych i ogranicza konieczność regulacji po montażu. Aktuator współpracuje z akcesoriami montażowymi.

Warunki pracy i odporność środowiskowa

Urządzenie jest projektowane do ciągłej pracy w typowych środowiskach maszynowych. Zakres temperatur pracy od -25 °C do 70 °C obejmuje chłodne hale produkcyjne i podwyższone temperatury przy osłonach napędów. Dopuszczalna wysokość pracy to 4000 m n.p.m., a maksymalna temperatura otoczenia przy 2000 m wynosi +70 °C.

Ochrona i wytrzymałość mechaniczna

Stopień ochrony IP67 gwarantuje szczelność na pył i działanie wody, co jest istotne przy myciu maszyn i obecności opiłków. Klasa zanieczyszczeń 3 pozwala na zastosowanie w środowiskach z przewodząącym pyłem. Aktuator spełnia wymagania wibracyjne wg EN 60947-5-2 oraz wytrzymuje udary do 30 g. Kategoria ATEX II 3GD EEx nC IIC T6 umożliwia użycie w strefach zagrożonych wybuchem gazu i pyłu.

Zgodność, certyfikaty i zastosowanie

Aktuator jest elementem systemu bezpieczeństwa PILZ PSENmag, stosowanym do monitorowania położenia drzwi, osłon i elementów ruchomych w maszynach. Kodowanie magnetyczne ogranicza ryzyko manipulacji i zapewnia funkcję bezpieczeństwa przy zachowaniu bezkontaktowej pracy.

Certyfikaty, zgodność i kompatybilność systemowa

Produkt posiada aprobaty CE, UKCA, EAC oraz TÜV. Zgodność z dyrektywą RoHS 2011/65/EU i 2015/863/EU jest potwierdzona, bez wyjątków. Zgodność z REACh: brak substancji SVHC. Klasyfikacja WEEE to klasa 5 urządzeń.

Przeznaczony do wyłączników PSEN 1.1-20 i rodziny PSEN 2.1 w ramach systemu PSENmag. Dzięki standardowym wymiarom i interfejsowi magnetycznemu aktuator integruje się z istniejącymi obwodami bezpieczeństwa bez konieczności zmian mechanicznych.
