Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, z przewodem 5 m (PUR), IP69K, odległość przełączania 8 mm, wysokość 13mm, opakowanie jednostkowe = 1 szt. bez aktuatora, certyfikaty (TÜV, EAC, UL, ECOLAB). 524126

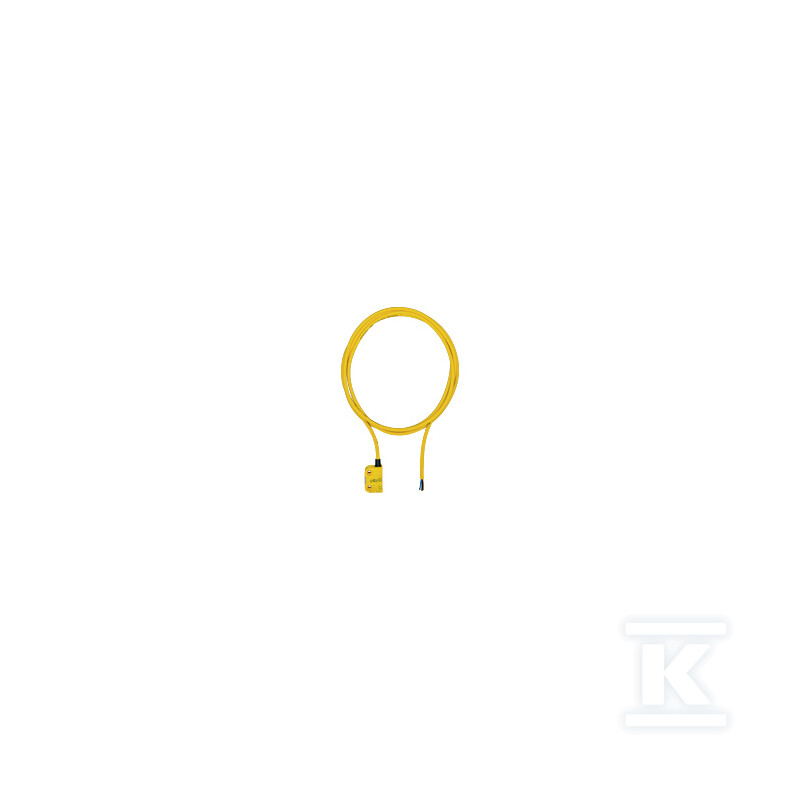

Magnetyczny wyłącznik bezpieczeństwa 2 n/o z przewodem PUR 5 m

Magnetyczny wyłącznik bezpieczeństwa z obudową prostopadłościenną przeznaczony jest do bezstykowego sygnalizowania położenia osłon i elementów ruchomych w instalacjach przemysłowych. Wykonanie z dwoma zestykami normalnie otwartymi 2 n/o oraz odległością przełączania 8 mm zapewnia precyzyjne i powtarzalne działanie bez mechanicznego połączenia z aktorem. Przewód PUR o długości 5 m umożliwia elastyczne prowadzenie instalacji w warunkach podwyższonej odporności mechanicznej i chemicznej.

Konstrukcja i wymiary

Obudowa ma formę prostopadłościanu. Wymiary czujnika to szerokość 26 mm, wysokość 36 mm i długość 13 mm, przy czym wysokość konstrukcyjna wynosząca 13 mm pozwala na montaż w ograniczonej przestrzeni. Strefa działania wynosi 0,5 mm, co oznacza bardzo wąski zakres aktywacji i stabilną pracę przy niewielkich przesunięciach. Typ konstrukcji obudowy prostopadłościan wspiera montaż płaski na płaszczyźnie maszyny.

• szerokość 26 mm
• wysokość 36 mm
• długość 13 mm
• strefa działania 0,5 mm
• odległość przełączania 8 mm

Odporność, warunki pracy i certyfikaty

Urządzenie pracuje z napięciem DC. Zakres temperatury otoczenia -10 ... 70 °C pozwala na zastosowanie w chłodnych halach produkcyjnych i w miejscach o podwyższonej temperaturze pracy. Deklarowany stopień ochrony to IP69K / IP6K9K, co w praktyce oznacza odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą, a w danych ETIM wskazywany jest stopień IP67. Przewód PUR o długości 5 m zapewnia odporność na ścieranie, oleje i działanie czynników atmosferycznych.

Certyfikaty TÜV, EAC, UL i ECOLAB potwierdzają zgodność z wymaganiami bezpieczeństwa maszyn, higieny procesowej oraz rynków międzynarodowych. Brak elementów mechanicznych w torze przełączania ogranicza zużycie i konieczność konserwacji.

Montaż i zastosowanie w automatyce

Wyłącznik dostarczany jest w opakowaniu jednostkowym 1 szt bez aktuatora, co pozwala na dobór elementu aktywującego zgodnie z konstrukcją osłony. Bezstykowa transmisja magnetyczna ułatwia integrację z istniejącymi systemami sterowania i skraca czas instalacji. Kompaktowa budowa i przewód 5 m sprawdzają się w liniach produkcyjnych i urządzeniach, w których wymagana jest niezawodna sygnalizacja otwarcia osłony przy zachowaniu szczelności i odporności na czynniki środowiskowe.
