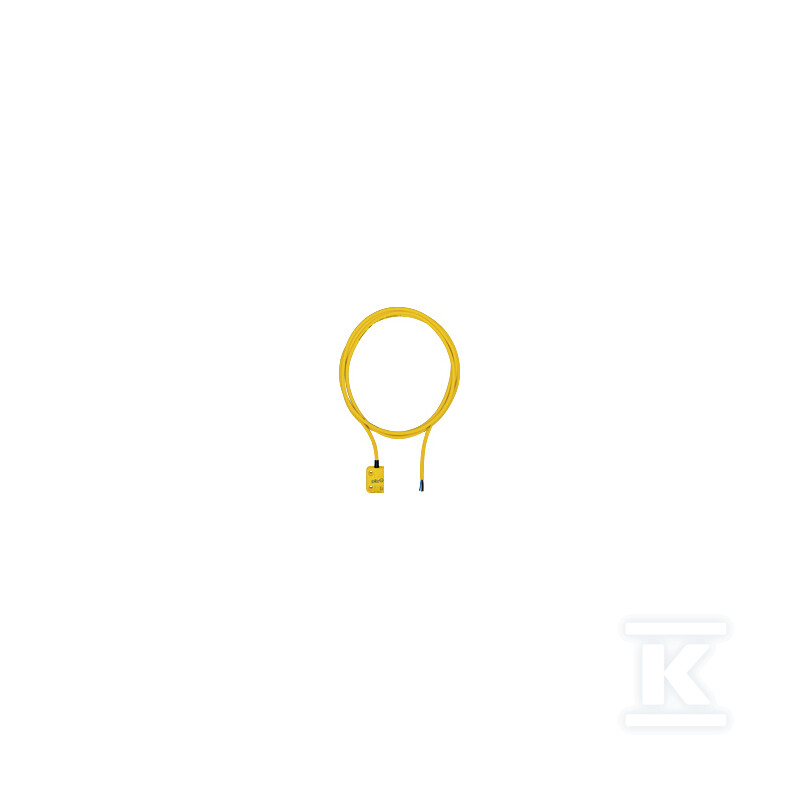

Czujnik bezpieczeństwa PSENix, obudowa kwadratowa, IP69K, 2 N/O, przewód 5 m PUR, wysokość 13 mm, odległość przełączania 8 mm, do PSEN ix1, bez aktuatora, certyfikaty TÜV/EAC/UL/ECOLAB 524128

Magnetyczny wyłącznik bezpieczeństwa do monitorowania osłon ruchomych

Wyłącznik magnetyczny z kwadratową obudową prostopadłościenną przeznaczony do bezstykowego sygnalizowania położenia ruchomych osłon. Zastosowanie dwóch styków reed typu N/O zapewnia sygnalizację w układach bezpieczeństwa wymagających redundancji. Przewód o długości 5 m wykonany z PUR umożliwia trwałe podłączenie w warunkach przemysłowych, a płaska budowa o głębokości 13 mm pozwala na montaż w miejscach o ograniczonej przestrzeni. Obudowa o wymiarach 26 mm szerokości i 36 mm wysokości zapewnia kompaktowy montaż przy zachowaniu stabilności mechanicznej.

Konstrukcja i odporność środowiskowa

Obudowa prostopadłościenna o płaskim profilu 13 mm ułatwia instalację w drzwiach maszyn i osłonach, gdzie każdy milimetr ma znaczenie. Stopień ochrony IP69K deklarowany przez producenta oznacza odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą, co sprawdza się w myciu maszyn i środowiskach z zachlapaniami. W danych ETIM wskazywany jest stopień IP67. Zakres pracy w temperaturze od -10 °C do 70 °C pozwala na zastosowanie w chłodnych halach i w pobliżu źródeł ciepła. Napięcie pracy DC, z typowym napięciem przełączania 24 V DC, odpowiada standardom sterowania w automatyce przemysłowej.

Zasada działania i parametry przełączania

Działanie magnetyczne eliminuje zużycie mechaniczne styków. Gdy zatwierdzony aktuator PSEN 1,1-20 znajduje się w zasięgu, magnesy zamykają styki reed w wyłączniku. Gwarantowana odległość załączania wynosi 8 mm, a gwarantowana odległość wyłączenia 26 mm, co daje wyraźny margines bezpieczeństwa przy otwieraniu osłony. Strefa działania określona jako 0,5 mm zapewnia powtarzalność przełączenia. Dwa niezależne styki N/O pozwalają na podłączenie do dwóch kanałów bezpieczeństwa bez dodatkowych elementów.

Zastosowanie z systemem PSEN ix1 i certyfikaty

Urządzenie jest przeznaczone do współpracy z interfejsem PSEN ix1 oraz z zatwierdzonym aktuatorem PSEN 1,1-20 i dopuszczonymi urządzeniami oceniającymi. Samodzielnie spełnia wymagania EN 60204-1 / IEC 60204-1, a zgodność z EN 60947-5-3 uzyskuje w kompletnym zestawie z aktuatorem i interfejsem. Wersja bez aktuatora sprzedawana jest w opakowaniu jednostkowym 1 szt. Certyfikaty TÜV, EAC, UL i ECOLAB potwierdzają dopuszczenie do zastosowań w przemyśle spożywczym i ogólnego przeznaczenia.
