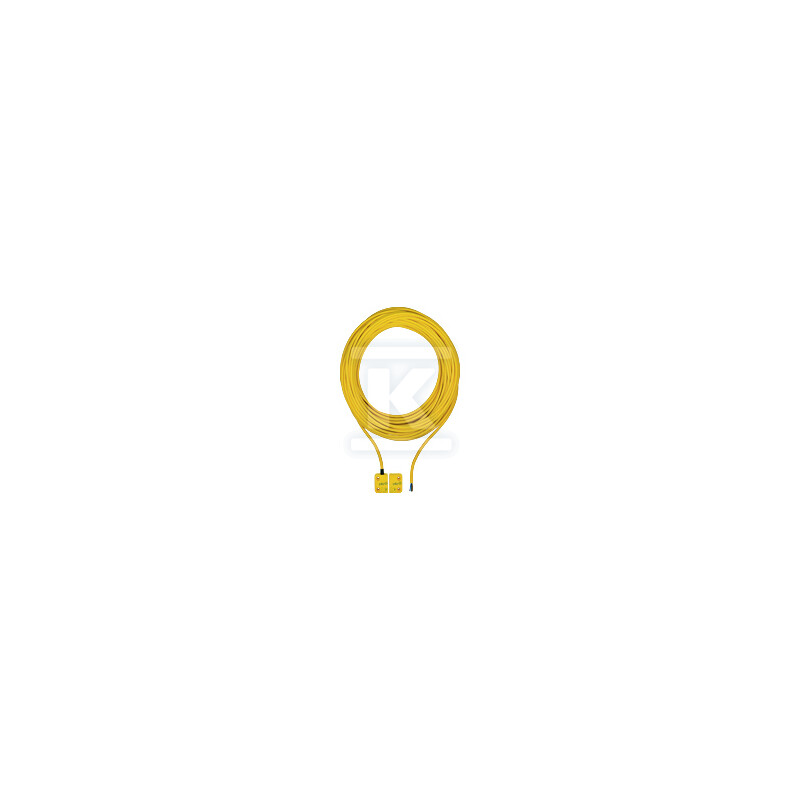

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, wysokość13 mm, IP6K9K, odległość przełączania 8 mm, opakowanie jednostkowe = 1szt. z aktuatorem, z 10 m przewodem (PUR). 504227
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Magnetyczny wyłącznik bezpieczeństwa 2 n/o, obudowa kwadratowa, wysokość13 mm, IP6K9K, odległość przełączania 8 mm, opakowanie jednostkowe = 1szt. z aktuatorem, z 10 m przewodem (PUR). 504227
Bezstykowe zabezpieczenie osłon w obudowie 13 mm
Magnetyczny wyłącznik bezpieczeństwa przeznaczony jest do monitorowania położenia osłon ochronnych w maszynach przemysłowych. Działa bez kontaktu mechanicznego, przerywając obwód przy otwarciu drzwi lub pokrywy i sygnalizując to dwoma stykami normalnie otwartymi. Kompaktowa, prostopadłościenna obudowa o wymiarach 36 mm x 26 mm x 13 mm ułatwia montaż w ciasnych przestrzeniach, a zasada działania magnetyczna eliminuje zużycie elementów mechanicznych.
Kompaktowa obudowa i odporność na warunki przemysłowe
Obudowa wykonana jest z PBT, w kwadratowym kształcie o głębokości 13 mm. Stopień ochrony IP6K9K zapewnia odporność na kurz oraz mycie wysokociśnieniowe i parą, co sprawdza się w środowiskach z zabrudzeniami, wilgocią i trudnymi warunkami pracy. Zakres temperatury otoczenia od -10 °C do 70 °C pozwala na zastosowanie w typowych halach produkcyjnych, a odporność na wibracje i udary zgodnie z EN 60947-5-2 i EN 60947-5-3 utrzymuje stabilność sygnału.
Wymiary czujnika to szerokość 26 mm, długość 13 mm i wysokość 36 mm, co umożliwia montaż wpuszczany zgodnie z instrukcją instalacji.
Bezstykowa aktywacja i parametry elektryczne
Aktywacja następuje po zbliżeniu siłownika na odległość przełączania 8 mm, bez konieczności fizycznego styku. Zasada działania magnetyczna z niskim poziomem kodowania wg ISO 14119 i klasyfikacją PDDB wg EN 60947-5-3 zapewnia niezawodne wykrywanie otwarcia.
Urządzenie pracuje przy napięciu zasilania 24 V DC, typ napięcia DC. Dwa styki NO realizują bezpieczne przerwanie obwodu przy każdym zadziałaniu. Znamionowe napięcie przełączania 24 V DC i konstrukcja do szeregowego połączenia nie jest przewidziana.
Montaż, okablowanie i zgodność
Dostawa obejmuje jednostkę z siłownikiem oraz 10-metrowy przewód PUR, odporny na ścieranie i załamania. Przewód typu LiY11Y 4 x 0,25 mm2 upraszcza instalację i zwiększa trwałość połączenia. Typ połączenia to kabel, a czujnik może być montowany wpuszczany.
Urządzenie spełnia wymagania norm CE, TÜV, EAC Eurasian, UKCA oraz cULus Listed. Zgodność EMC, klimatyczna wg IEC 60068-2-30 i stopień zanieczyszczenia 3 potwierdzają przydatność w typowych instalacjach przemysłowych.
