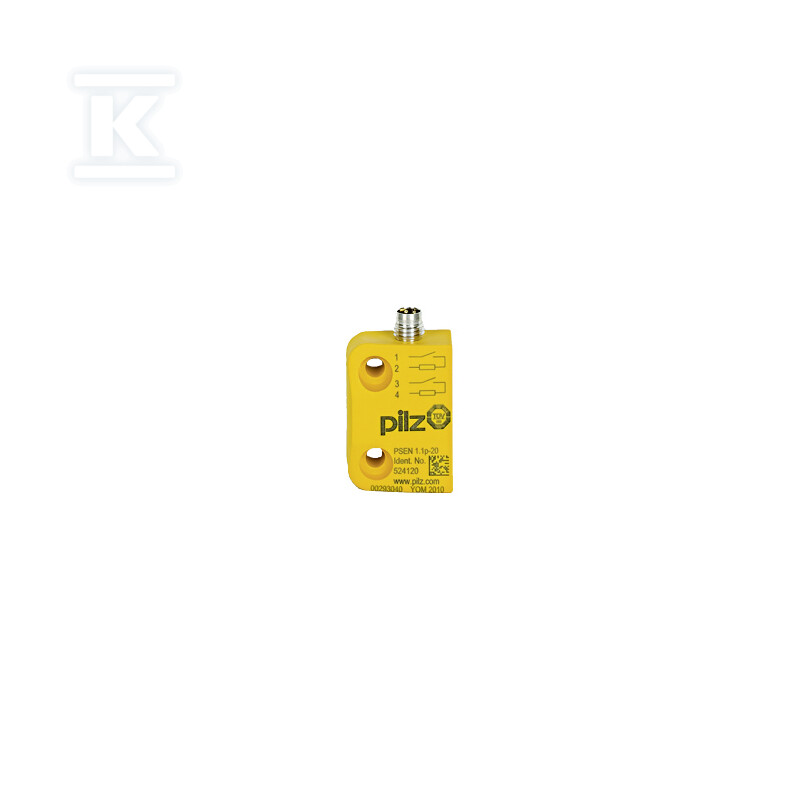

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, IP67, odległość przełączania 8 mm, wysokość 13mm, opakowanie jednostkowe =1 sztuka bez aktuatora. 524120

Magnetyczny wyłącznik bezpieczeństwa do bezstykowego zabezpieczania dostępu

Bezpieczne i bezkontaktowe otwieranie obwodów w maszynach i urządzeniach przemysłowych. Wyłącznik magnetyczny z kodowanym działaniem przeznaczony jest do pracy w systemach zabezpieczeń typu PSENmag, gdzie wymagana jest niezawodna sygnalizacja otwarcia osłony bez mechanicznego połączenia z siłownikiem. Działa na zasadzie reed z dwoma stykami normalnie otwartymi, co pozwala na podłączenie dwóch niezależnych obwodów bezpieczeństwa. Złącze 4-stykowe M8 w wersji wtykowej upraszcza okablowanie i montaż w ciasnych przestrzeniach szaf i obudów.

Konstrukcja i montaż

Obudowa ma formę prostopadłościanu o wymiarach 26 mm szerokości, 36 mm wysokości i 13 mm długości, przy wysokości konstrukcji 13 mm. Wykonanie z tworzywa PBT w żółtym kolorze zapewnia dobrą widoczność na stanowisku. Kwadratowa budowa ułatwia zabudowę w otworach montażowych i pozycjonowanie przy montażu wpustowym M8. Złącze męskie M8 4-pinowe umożliwia szybkie podłączenie przewodu bez dodatkowych złączek. Urządzenie dostarczane jest bez aktuatora, w opakowaniu jednostkowym 1 sztuka, co pozwala na dobór siłownika zgodnie z konkretną aplikacją.

Parametry pracy i ochrona

Przeznaczenie na napięcie DC 24 V z dwoma stykami NO typu reed. Znamionowa odległość przełączania wynosi 8 mm, a strefa działania 0,5 mm zapewnia powtarzalne załączanie przy zbliżeniu kodowanego magnesu. Zakres temperatur pracy od -10 °C do 55 °C pozwala na zastosowanie w typowych warunkach hali produkcyjnej. Stopień ochrony IP67 gwarantuje odporność na zapylenie i zachlapanie, a w dokumentacji producenta wskazywana jest również zgodność z IP65. Dzięki temu element może pracować w środowisku z pyłem i wilgocią bez dodatkowej osłony.

Zastosowanie i zgodność

Kodowany magnesowy charakter przełącznika ogranicza ryzyko przypadkowego załączenia przez obce pola magnetyczne. Dwa styki NO dają możliwość redundantnej sygnalizacji stanu osłony w układach sterowania bezpieczeństwem. Produkt spełnia wymagania RoHS i jest wolny od substancji SVHC. Deklarowane aprobaty obejmują CE, cULus, EAC i TÜV, co ułatwia wdrożenie w instalacjach wymagających certyfikacji. Niska wysokość zabudowy 13 mm i kompaktowe wymiary pozwalają na montaż w miejscach o ograniczonej przestrzeni, a złącze M8 skraca czas instalacji dla serwisu.
