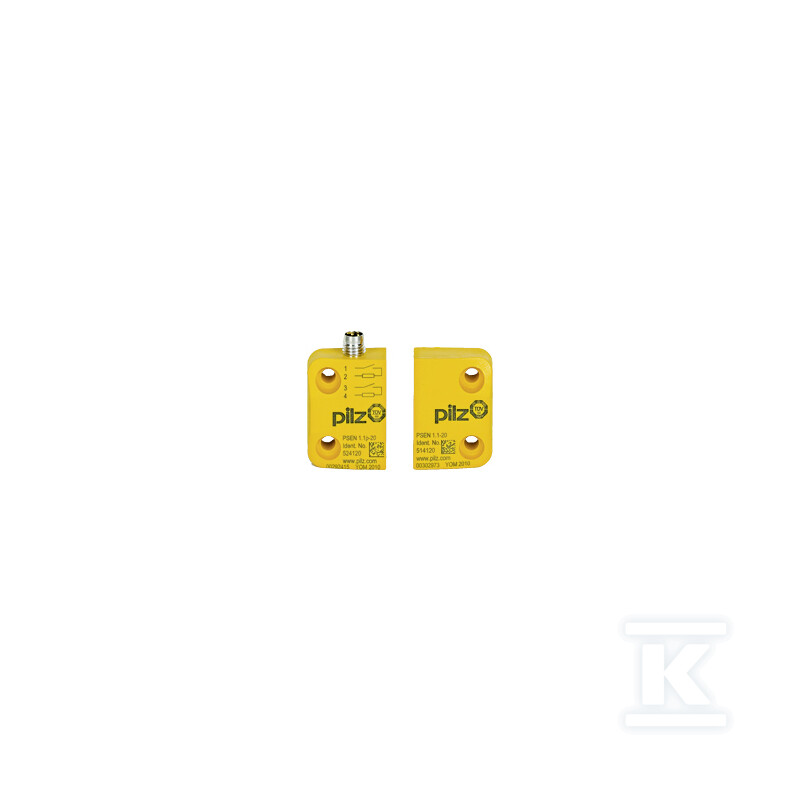

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, wysokość 13 mm, odległość przełączania 8mm, opakowanie jednostkowe =1 sztuka z aktuatorem. 504220

od 1 szt.418,45 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX908
Indeks producenta:504220
EAN:4046548003543
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość czujnika: 13 mm
Rodzaj konstrukcji obudowy: Prostopadłościan
Rodzaj napięcia: DC
Stopień ochrony (IP): IP65
Strefa działania: 0.5 mm
Szerokość czujnika: 26 mm
Temperatura otoczenia: -10 ... 55 °C
Wysokość czujnika: 36 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,036 m / 0,026 m / 0,013 m / 0,031 kg
Kod celny:85365019

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, konstrukcja kwadratowa, wysokość 13 mm, odległość przełączania 8mm, opakowanie jednostkowe =1 sztuka z aktuatorem. 504220

Bezdotykowe zabezpieczenie osłon w technologii magnetycznej

Czujnik bezpieczeństwa z serii PSEN 1.1 PSENmag to magnetyczny wyłącznik bezdotykowy przeznaczony do monitorowania pozycji osłon ruchomych. Działa na zasadzie reed z niskim poziomem kodowania wg ISO 14119 i klasyfikacją PDDB wg EN 60947-5-3, co pozwala na niezawodne wykrywanie obecności aktuatora bez mechanicznego styku. W opakowaniu jednostkowym znajduje się 1 sztuka czujnika z aktuatorem, gotowa do montażu w układach zabezpieczeń maszyn.

Kompaktowa obudowa i podłączenie

Obudowa ma formę prostopadłościanu o kwadratowym przekroju. Wymiary wynoszą szerokość 26 mm, wysokość 36 mm i głębokość 13 mm, przy gabarytach zewnętrznych ok. 42,8 x 26 x 13 mm. Materiał górnej części to PBT, odporny na typowe oddziaływania w środowisku przemysłowym. Czujnik nadaje się do montażu wpuszczanego zgodnie z instrukcją instalacji.

Połączenie elektryczne realizowane jest przez złącze M8 4-pin w wersji męskiej. Brak diody LED upraszcza konstrukcję i ogranicza elementy mogące wpływać na niezawodność w warunkach ciągłej pracy. Masa netto to ok. 31 g, masa brutto ok. 41 g.

Parametry pracy i warunki środowiskowe

Urządzenie pracuje przy napięciu 24 V DC. Konfiguracja styków to 2 n/o, typ reed, przeznaczone do obwodów sygnalizacyjnych w systemach bezpieczeństwa. Nominalna odległość przełączania wynosi 8 mm, strefa działania 0,5 mm, a odległość wyłączenia ok. 26 mm, co daje tolerancję na luzy mechaniczne drzwi ochronnych i klap.

Zakres temperatury otoczenia to -10 ... 55 °C. Stopień ochrony obudowy to IP65, w dokumentacji producenta wskazywany również IP67. Odporność na wilgoć potwierdzona jest klasą 93 % r.h. w 40 °C, a przydatność klimatyczna wg IEC 60068-2-30. Dopuszczalna wysokość pracy to 2000 m n.p.m.

Zgodność i integracja w systemach bezpieczeństwa

Wyłącznik nie jest przeznaczony do szeregowego łączenia aktuatorów. Dla pełnego monitorowania zwarć międzykanałowych i zapewnienia funkcji bezpieczeństwa należy stosować go z dedykowanym przekaźnikiem bezpieczeństwa lub sterownikiem PLC typu Safety.

Aprobata obejmuje CE, cULus Listed, EAC Eurasian oraz TÜV, w niektórych źródłach również UKCA. Zgodność z RoHS 2011/65/EU i 2015/863/EU oraz brak substancji SVHC. Dzięki bezdotykowej zasadzie działania czujnik jest mniej podatny na zabrudzenia pyłem i wilgocią niż tradycyjne wyłączniki mechaniczne, co przekłada się na stabilną pracę w warunkach produkcyjnych.
