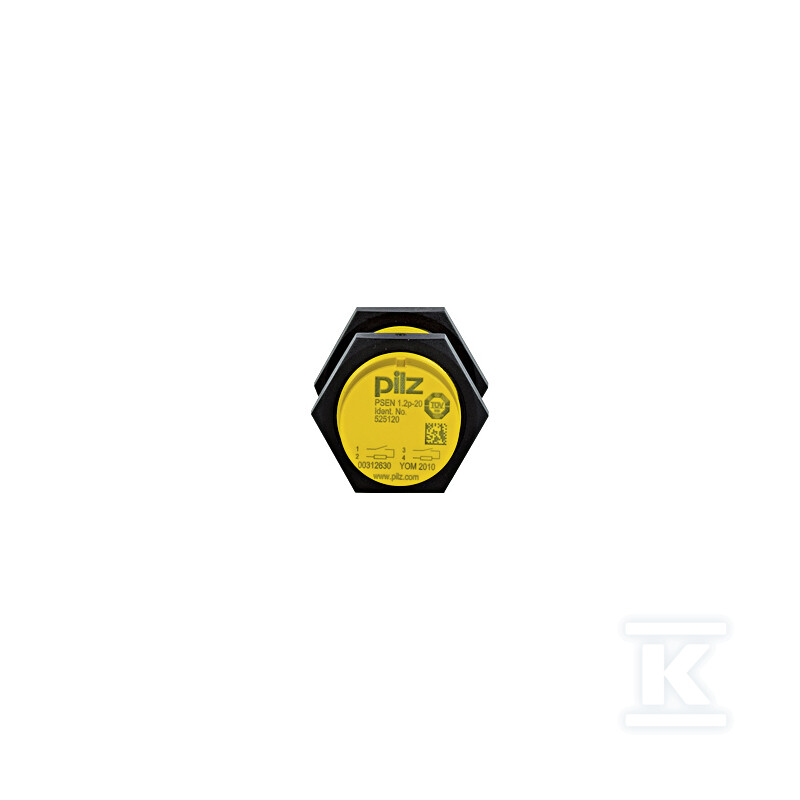

Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze M8, okrągłeM30, IP67, odległość przełączania 8 mm, opakowanie jednostkowe= 1 szt. bez aktuatora, certyfikaty (TÜV, EAC, UL, ECOLAB). 525120

Magnetyczny wyłącznik bezpieczeństwa z łącznikiem M8 do monitorowania osłon

Bezpieczny, bezstykowy czujnik do kontroli położenia osłon i elementów ruchomych w maszynach. Wykonanie z okrągłą gwintowaną obudową M30 pozwala na montaż w standardowych otworach, a 4-stykowe złącze M8 w wersji męskiej upraszcza podłączenie do magistrali sterowniczej bez dodatkowych przewodów. Urządzenie pracuje w napięciu DC i jest przeznaczone do pracy w warunkach przemysłowych, gdzie wymagana jest odporność na zabrudzenia i wilgoć.

Budowa i złącze

Obudowa o długości 36 mm ma formę cylindryczną, typową dla czujników M30, co ułatwia montaż wkrętny w obudowie maszyny. Złącze M8 4-pin męskie zapewnia szybkie i pewne połączenie elektryczne, a klasa szczelności IP65 / IP67 chroni wnętrze przed pyłem i zachlapaniem wodą. W praktyce oznacza to możliwość pracy w środowisku produkcyjnym z myciem strefy lub obecnością kondensatu. Materiał obudowy z tereftalanu polibutylenu zapewnia odporność mechaniczną i chemiczną, a brak ruchomych części stykowych ogranicza zużycie.

• okrągła obudowa M30 do montażu gwintowanego
• złącze M8 4-pin męskie, bez konieczności lutowania przewodów
• klasa szczelności IP65 / IP67
• długość czujnika 36 mm

Parametry pracy i bezpieczeństwo

Czujnik jest magnetyczny, bezstykowy, z dwoma zestykami normalnie otwartymi 2 n/o. Znamionowe napięcie zasilania to 24 V DC, typowe dla obwodów bezpieczeństwa w automatyce przemysłowej. Odległość przełączania wynosi 8 mm, a strefa działania to 0,5 mm, co daje wyraźny punkt zadziałania i powtarzalność sygnału przy zbliżaniu aktuatora. Zakres temperatury pracy od -10 °C do 55 °C pozwala na montaż w nieogrzewanych halach i przy maszynach o podwyższonej temperaturze otoczenia.

Urządzenie jest certyfikowane TÜV, EAC, UL i ECOLAB, co potwierdza zgodność z wymaganiami norm bezpieczeństwa maszyn i higieny procesów. Przeznaczone jest do monitorowania osłon zgodnie z EN 60947-5-3 oraz do ogólnego monitorowania położenia. Praca bez aktuatora w opakowaniu jednostkowym 1 szt. wymaga doboru odpowiedniego magnesu aktywującego z odpowiednim aktuatorem.

• 2 zestyki NO, napięcie DC 24 V
• odległość przełączania 8 mm, strefa działania 0,5 mm
• temperatura pracy -10 ... 55 °C
• certyfikaty TÜV, EAC, UL, ECOLAB

Zastosowanie i montaż

Wyłącznik sprawdza się tam, gdzie potrzebna jest niezawodna sygnalizacja otwarcia osłony lub pozycji elementu bez mechanicznego styku. Dzięki bezstykowej zasadzie działania nie ma zużycia styków, a sygnał jest odporny na wibracje i zanieczyszczenia. Montaż gwintowany M30 umożliwia szybką wymianę w istniejących otworach, a kompaktowe wymiary pozwalają na zabudowę w ciasnych przestrzeniach obudów.

Wysoka klasa szczelności pozwala na pracę w strefach mytych.
