Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, okrągłeM30, IP67, odległość przełączania 8 mm, opakowanie jednostkowe = 1 szt.z aktuatorem. 505220

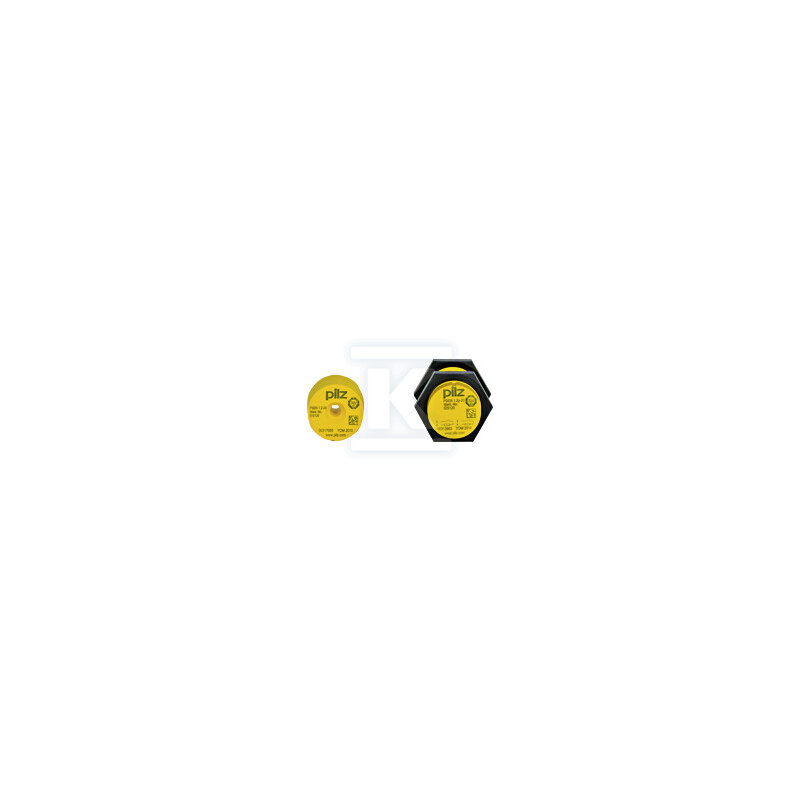

Magnetyczny wyłącznik bezpieczeństwa bezstykowego PSEN 1.2 do monitorowania osłon

Wyłącznik magnetyczny z serii PSENmag to bezstykowe rozwiązanie do zabezpieczania ruchomych osłon maszyn zgodnie z EN 60947-5-3. Działa na zasadzie działania magnetycznego z niskim poziomem kodowania wg ISO 14119, klasyfikacją PDDB i dwoma bezpiecznymi stykami zwiernymi 2NO. Zapewnia gwarantowaną odległość przełączania 8 mm i gwarantowaną odległość wyłączenia 26 mm, co pozwala na pewne wykrywanie obecności aktywatora bez mechanicznego kontaktu. W zestawie dostarczany jest aktywator, a czujnik można montować na równo z powierzchnią po uwzględnieniu wytycznych montażowych.

Zasilanie 24 V DC, typ napięcia DC, z maksymalnym napięciem przełączania 24 V. Połączenie elektryczne realizowane jest złączem M8 4-pin w wersji męskiej, okrągła obudowa M30 o wymiarach 30 mm szerokości, 30 mm wysokości i 36 mm głębokości. Górna część obudowy wykonana jest z PBT, masa netto wynosi 31 g, masa brutto 62 g. Urządzenie nie posiada diody LED statusu.

Budowa i montaż

Konstrukcja okrągła M30 umożliwia elastyczny montaż czujnika i aktywatora w różnych konfiguracjach. Złącze M8 4-pin zapewnia szybkie podłączenie bez konieczności stosowania dodatkowych kątowych przejściówek. Czujnik nadaje się do montażu wpuszczanego, pod warunkiem przestrzegania instrukcji instalacji. Brak możliwości szeregowego łączenia w tym typie jednostki, co upraszcza projektowanie obwodu bezpieczeństwa.

• zasada działania magnetyczna bez elementów mechanicznych
• aktywator w komplecie
• złącze M8 4-pin męskie, obudowa PBT
• wymiary 30 mm x 30 mm x 36 mm, masa 31 g

Parametry pracy i bezpieczeństwo

Zakres temperatur pracy od -10 °C do 55 °C przy wysokości do 2000 m n.p.m. Odporność na wibracje wg EN 60947-5-2 i na udary 30 g wg normy 1. Stopień ochrony obudowy IP65 i IP67 zapewnia pracę w środowisku z pyłem i zachlapaniami. Klasa zanieczyszczenia 3.

Urządzenie spełnia wymagania kategorii bezpieczeństwa 4 w systemach z modułem monitorującym oraz jest przeznaczone do zastosowań do PL e wg EN ISO 13849-1 i SIL CL 3 wg EN/IEC 62061. Zgodność z EN 60947-5-3 uzyskuje się w pełnym systemie składającym się z wyłącznika PSENmag, aktywatora PSENmag i modułu monitorującego.

• gwarantowana odległość przełączania 8 mm, wyłączenia 26 mm
• strefa działania 0,5 mm
• temperatura otoczenia -10 ... 55 °C, wilgotność 93 % r. h. przy 40 °C
• odporność na wstrząsy i wibracje wg norm przemysłowych

Zgodność i warunki eksploatacji

Aprobata CE, UKCA, cULus Listed, EAC Eurasian, TÜV. Zgodność EMC wg EN 60947-5-3, odporność klimatyczna wg IEC 60068-2-30. Zgodność z dyrektywą RoHS 2011/65/EU i 2015/863/EU, bez wyjątków RoHS, zgodność REACh bez substancji SVHC. Klasyfikacja WEEE 5 urządzeń o wielkości < 50 cm.
