Magnetyczny wyłącznik bezpieczeństwa 2 n/o, 4-stykowe złącze zewnętrzneM8, okrągła konstrukcja M30, IP67, odległość przełączania 8 mm, do zastosowań PSENix, opakowanie jednostkowe =1 szt. z aktuatorem. 505222

Bezstykowy wyłącznik bezpieczeństwa magnetyczny w obudowie M30

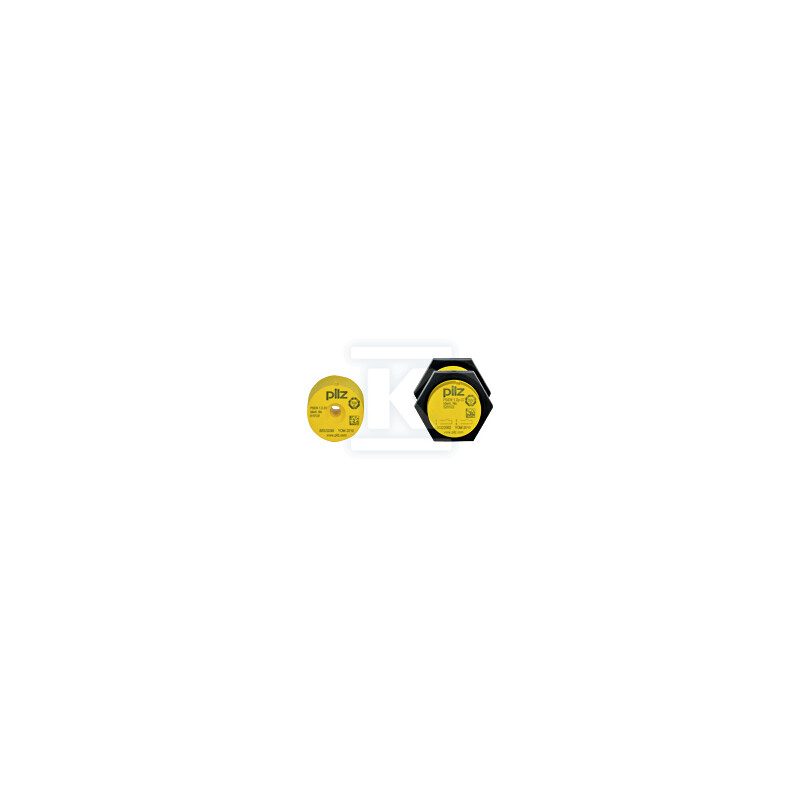

Wyłącznik magnetyczny z dwoma stykami normalnie otwartymi przeznaczony jest do bezstykowego zabezpieczania maszyn w systemach PSENix. Okrągła konstrukcja M30 z 4-stykowym złączem męskim M8 umożliwia szybkie podłączenie i montaż w standardowych otworach gwintowanych. W opakowaniu jednostkowym znajduje się czujnik wraz z aktuatorem PSEN 1.2-20, co pozwala na od razu rozpoczęcie instalacji.

Konstrukcja i montaż

Obudowa ma wymiary 30 mm szerokości, 30 mm wysokości i 36 mm głębokości. Górna część obudowy wykonana jest z PBT. Masa netto wynosi 36 g, masa brutto 47 g. Czujnik można montować wpuszczonym, zgodnie z instrukcją montażu. Złącze zewnętrzne to M8 4-pin męskie. Gwintowana forma M30 zapewnia stabilne mocowanie, a kompaktowe gabaryty ułatwiają zabudowę w ograniczonej przestrzeni.

• montaż gwintowany M30, możliwość montażu wpuszczonego
• złącze M8 4-pin męskie
• obudowa z PBT w części górnej
• czujnik dostarczany z aktuatorem PSEN 1.2-20

Parametry pracy i środowiskowe

Zasilanie i przełączanie odbywa się przy napięciu 24 V DC. Zasada działania to bezstykowa detekcja magnetyczna. Odległość przełączania wynosi 8 mm, a strefa działania 0,5 mm. Urządzenie pracuje w temperaturze otoczenia od -10 °C do 55 °C. Stopień ochrony to IP67, co pozwala na zastosowanie w warunkach przemysłowych z zachowaniem szczelności. Czujnik nadaje się do połączenia szeregowego.

• napięcie zasilania 24 V DC, napięcie przełączania 24 V
• odległość przełączania 8 mm
• zakres temperatur pracy -10 ... 55 °C
• 2 styki NO
• możliwość szeregowania

Zastosowanie w systemach PSENix i certyfikacja

Rozwiązanie jest dedykowane do aplikacji z elektroniką PSENix. Bezstykowa praca eliminuje zużycie mechaniczne styków, a magnetyczna zasada działania zapewnia niezawodną sygnalizację obecności aktuatora. Wyłącznik posiada oznaczenia CE, UKCA, cULus Listed, EAC oraz certyfikat TÜV. Zgodność z tymi wymaganiami ułatwia integrację w instalacjach wymagających potwierdzenia bezpieczeństwa funkcjonalnego.
