Magnetyczny czujnik bezpieczeństwa PSENmag, czujnik i aktuator w obudowie okrągłej, certyfikat ATEX, 4-pinowe złącze zewnętrzne M8, w zestawie 1 para PRZEWÓD/M8/ZACZEP do mocowania 1 złącza wtykowego M8 505223

Bezstykowy czujnik bezpieczeństwa magnetycznego do stref zagrożonych wybuchem

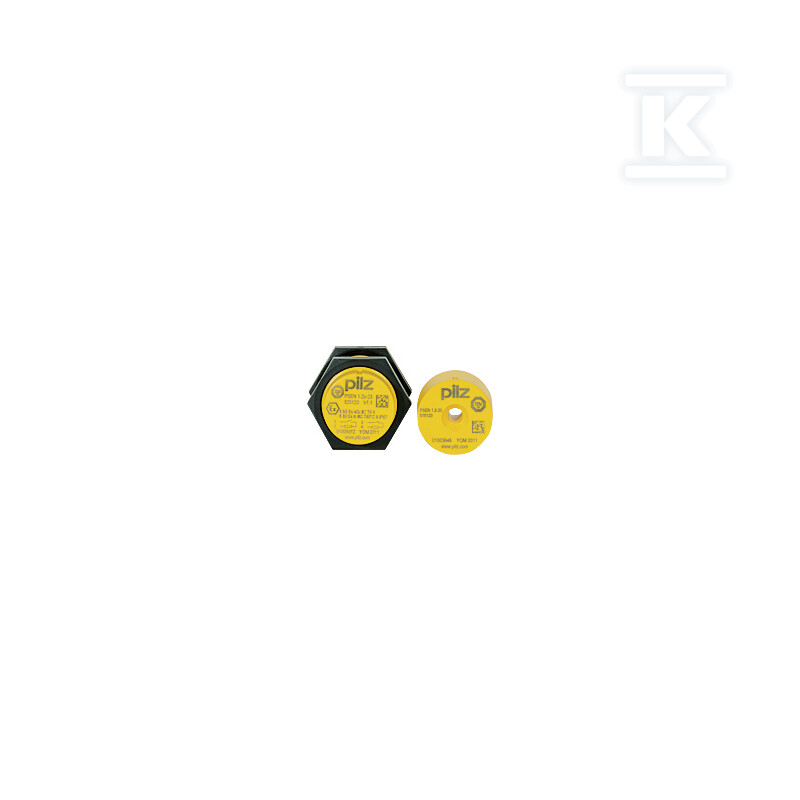

PSENmag w wersji PSEN 1.2p-23 z aktorem PSEN 1.2-20 to magnetyczny przełącznik bezpieczeństwa w okrągłej obudowie M30 przeznaczony do monitorowania osłon ruchomych, pokryw i flapów. Zasada działania bezstykowa ogranicza zużycie mechaniczne i pozwala na niezawodną integrację z urządzeniami oceny Pilz. Wersja z certyfikatem ATEX umożliwia zastosowanie w środowiskach z zagrożeniem wybuchem pyłu, przy zachowaniu klasy ochrony IP65 i IP67.

Konstrukcja i montaż

Obudowa ma wymiary 30 mm szerokości, 30 mm wysokości i 42,7 mm głębokości, wykonana jest z tworzywa PBT w górnej części. Masa netto wynosi 31 g, masa brutto 63 g. Złącze zewnętrzne to M8 4-pinowe męskie, co ułatwia szybkie podłączenie w ciasnych szafach. Czujnik nadaje się do montażu wpuszczanego zgodnie z instrukcją instalacji. W ofercie podano komplet z 1 parą PRZEWÓD/M8/ZACZEP do mocowania 1 złącza wtykowego M8. Stopień ochrony IP65 i IP67 zapewnia odporność na zapylenie i zachlapanie w warunkach przemysłowych.

Parametry pracy i bezpieczeństwo

Zasilanie 24 V DC, typ napięcia DC. Układ zawiera 2 styki N/O. Zasada czujnika magnetycznego zapewnia gwarantowaną odległość załączenia 8,0 mm i gwarantowaną odległość wyłączenia 26,0 mm, przy deklarowanej odległości pracy 8 mm. Zakres temperatury otoczenia to od -10 °C do 55 °C, zgodny z obszarem aplikacji ATEX X: -10 °C ? ta ? +55 °C.

Certyfikat ATEX SEV 12 ATEX 0121 X, kategoria pyłowa II 3D Ex mc tc IIIC T80°C. Dodatkowe aprobaty: CE, UKCA, cULus Listed, electrosuisse, EAC, TÜV, ECOLAB. Klasyfikacja do EN 60947-5-3 to PDDB, poziom kodowania wg ISO 14119 niski. Urządzenie nie posiada diody statusu. Zgodność z RoHS 2011/65/EU i 2015/863/EU, brak substancji SVHC wg REACH.

Zastosowanie i integracja

Rozwiązanie sprawdza się w monitorowaniu osłon ruchomych, pokryw i pozycji maszyn zgodnie z EN 60947-5-3. Brak możliwości szeregowego łączenia jednostek. Niska klasa kodowania pozwala na podstawową ochronę przed przypadkowym użyciem zamiennych elementów. Dzięki obudowie okrągłej i kompaktowym wymiarom czujnik łatwo dopasowuje się do istniejących konstrukcji maszyn, a złącze M8 przyspiesza okablowanie na linii montażowej.
