Aktuator magnetycznego wyłącznika bezpieczeństwa, obudowa kwadratowa, IP67, odległość przełączania 3 mm, wysokość 13 mm, opakowanie jednostkowe = 1 aktuator. 512110

Aktuator magnetyczny PSEN 2.1-10 do bezstykowego monitorowania osłon

Aktuator magnetyczny przeznaczony do współpracy z wyłącznikami bezpieczeństwa PILZ serii PSEN 2.1 zapewnia bezstykowe wykrywanie położenia osłon i ruchomych elementów maszyn. Działa na zasadzie pola magnetycznego, które jest odczytywane przez sparowany czujnik. Gdy aktuator znajdzie się w odległości przełączania od wyłącznika, styki bezpieczeństwa zamykają się i sygnalizują stan bezpieczny, np. zamkniętą osłonę.

Konstrukcja i materiały

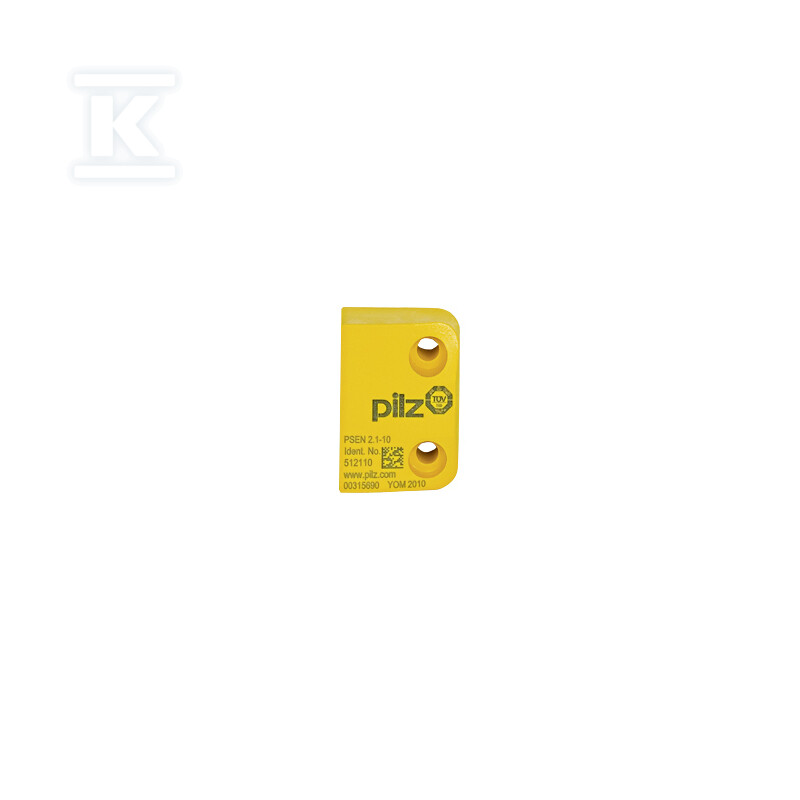

Obudowa ma kwadratowy, kompaktowy kształt z głębokością 13 mm i wysokością konstrukcyjną 13 mm. Wymiary korpusu to ok. 36 mm wysokości, 26 mm szerokości i 13 mm głębokości. Górna część obudowy wykonana jest z tworzywa PBT, a całość utrzymana jest w charakterystycznym żółtym kolorze z widocznym logo PILZ i oznaczeniem modelu. Na powierzchni znajdują się dwa otwory montażowe. Stopień ochrony IP67. Klasa zanieczyszczeń 3.

Parametry pracy i warunki środowiskowe

Odległość przełączania wynosi 3 mm. Zakres temperatury pracy to -25 - 70 °C, a przy wysokości 2000 m n.p.m. maksymalna temperatura otoczenia wynosi +70 °C. Dopuszczalna wysokość pracy to 4000 m ASL. Urządzenie jest odporne na wibracje zgodnie z EN 60947-5-2 oraz na udary do 30 g. Kategoria ATEX II 3GD EEx nC IIC T6. Aprobaty CE, UKCA, cULus Listed, EAC Eurasian i TÜV.

Zastosowanie i kompatybilność

Aktuator przeznaczony jest do pracy z magnetycznymi wyłącznikami bezpieczeństwa PILZ PSEN 2.1, gdzie pełni rolę elementu aktywnego monitorującego pozycję. Stosowany jest do monitorowania bram bezpieczeństwa, osłon maszyn i innych ruchomych części, w których wymagane jest niezawodne, bezkontaktowe wykrywanie położenia. Opakowanie jednostkowe to 1 aktuator.
