Czujnik bezpieczeństwa PSENix, obudowa kwadratowa, IP67, 1 N/O + 1 N/C, przewód 5 m PUR, odległość przełączania 8/12 mm, wysokość 13 mm, do PSEN i1, bez aktuatora, certyfikaty TÜV/EAC/UL/ECOLAB 522126

Magnetyczny wyłącznik bezpieczeństwa do systemów PSENix z obudową prostopadłościenną

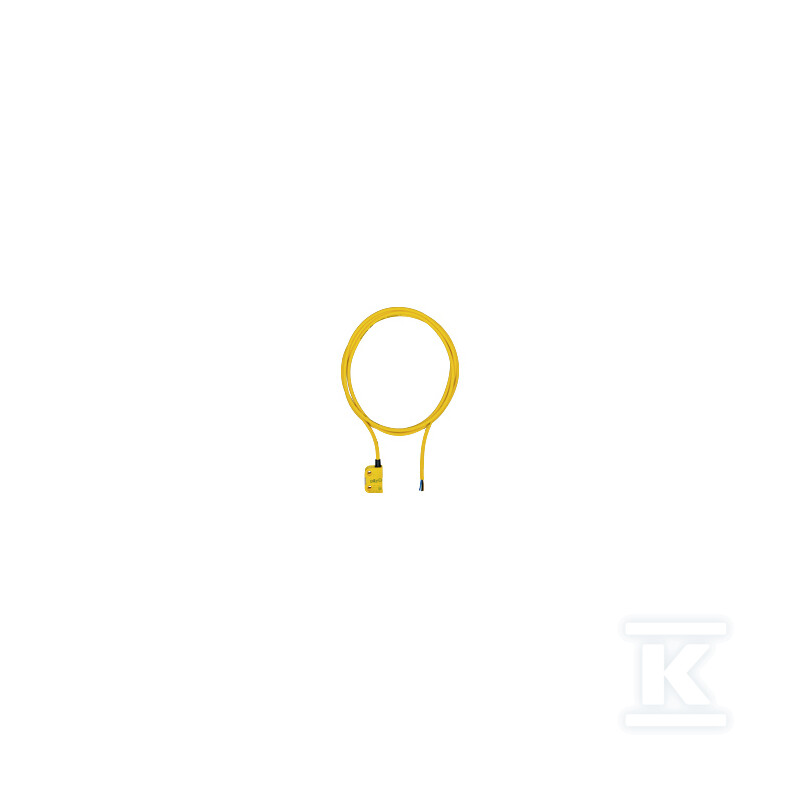

Magnetyczny czujnik bezpieczeństwa przeznaczony do współpracy z modułami PSEN i1 / PSEN ix1. Wykonany w kwadratowej, prostopadłościennej obudowie o wysokości konstrukcyjnej 13 mm, zapewnia 1 styk zwierny N/O i 1 styk rozwierny N/C w jednym urządzeniu. Dostarczany bez aktuatora, z 5-metrowym przewodem PUR, gotowy do montażu w obwodach bezpieczeństwa maszyn.

Budowa i parametry mechaniczne

Obudowa ma formę prostopadłościanu o szerokości 26 mm, wysokości 36 mm i długości 13 mm. Masa czujnika to ok. 0,19 kg. Stopień ochrony IP67 gwarantuje odporność na pył i zachlapanie, a zakres pracy w temperaturze od -25 °C do 70 °C pozwala na montaż w chłodnych i ciepłych środowiskach przemysłowych. Przewód o długości 5 m wykonany z PUR zapewnia elastyczność i odporność mechaniczną. Strefa działania wynosi 0,5 mm, a odległość przełączania zależna od aktuatora to 8/12 mm.

Zasada działania i elektryka

Zasada działania to czujnik magnetyczny z niskim poziomem kodowania wg ISO 14119. Klasyfikacja do EN 60947-5-3 to PDDB. Zasilanie DC 24 V, typ napięcia DC, przełączanie na napięciu 24 V. Konstrukcja 1 przełącznika zapewnia sygnał bezpieczeństwa w konfiguracji N/O + N/C, co umożliwia podłączenie do modułów PSENix bez dodatkowych przekaźników.

Zastosowanie i kompatybilność

Czujnik przeznaczony jest do aplikacji z modułami PSEN i1 oraz PSEN ix1. W dokumentacji producenta wskazywany jest jako kompatybilny z aktuatorem typu PSEN 2.1-20. Opakowanie jednostkowe to 1 szt., bez aktuatora. Niska wysokość montażowa 13 mm ułatwia zabudowę w ciasnych przestrzeniach bram, osłon i drzwi maszyn.

Certyfikaty i zgodność

Urządzenie posiada aprobaty TÜV, EAC, UL, ECOLAB oraz oznaczenia CE, UKCA, cULus Listed. Spełnia dyrektywę RoHS 2011/65/EU i 2015/863/EU, zgodność RoHS potwierdzona. Parametry pracy w zakresie -25 °C … 70 °C i ochrona IP67 czynią go odpowiednim do środowisk przemysłowych wymagających niezawodnego wyłączania bezpieczeństwa.
