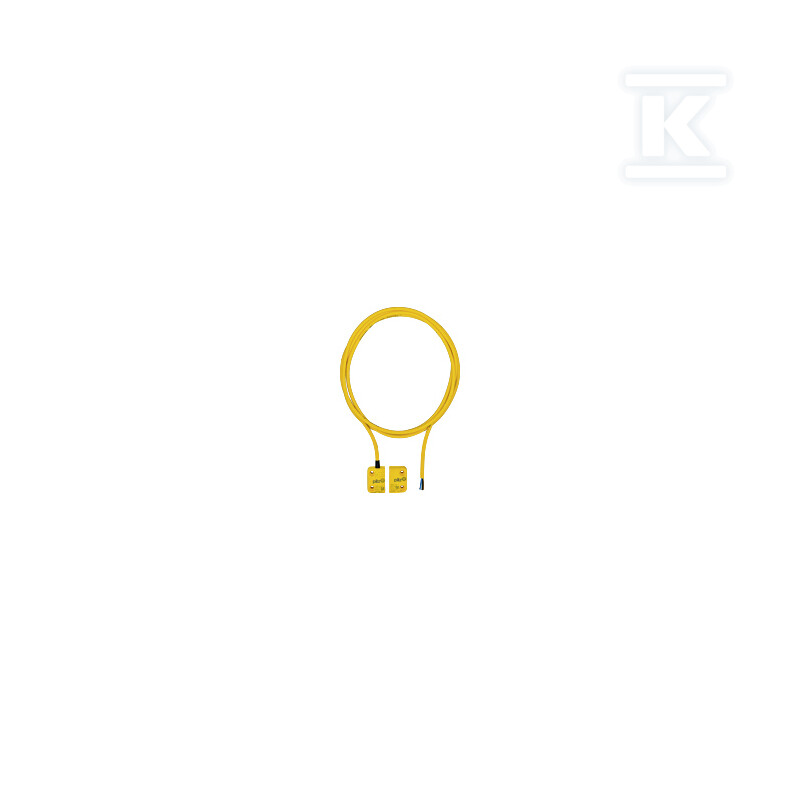

Magnetyczny wyłącznik bezpieczeństwa 1 n/o, 1 n/z, obudowa kwadratowa, IP6K9K, odległość przełączania 8 mm, wysokość 13 mm, opakowanie jednostkowe = 1 sztuka z aktuatorem, przewód długości 5 m(PUR). 502226

Magnetyczny wyłącznik bezpieczeństwa bezstykowego do zabezpieczeń maszyn

Wyłącznik magnetyczny to bezstykowe urządzenie bezpieczeństwa przeznaczone do przemysłowej automatyki. Działa na zasadzie detekcji pola magnetycznego, bez mechanicznego styku, co ogranicza zużycie i pozwala na szybką reakcję w układach zabezpieczających osłony, drzwi i stref dostępu. Kompaktowa obudowa prostopadłościenna ułatwia montaż w ciasnych przestrzeniach maszyn, a połączenie 1 styku zwiernego i 1 rozwiernego daje elastyczność w budowie obwodów bezpieczeństwa.

Konstrukcja kompaktowa i połączenia

Obudowa ma formę prostopadłościanu o bardzo niskim profilu. Wysokość czujnika wynosi 13 mm, szerokość 26 mm, co pozwala na dyskretne osadzenie na elementach ruchomych i stałych. Długość czujnika to 13 mm w orientacji montażowej podanej w danych katalogowych.

Zasięg przełączania wynosi 8 mm, a strefa działania jest określona na 0,5 mm, co zapewnia precyzyjną detekcję położenia aktuatora bez konieczności dokładnego centrowania. Jednostkowe opakowanie obejmuje czujnik z aktuatorem.

Połączenie realizowane jest przewodem o długości 5 m wykonanym z PUR, co zwiększa odporność na ścieranie i działanie olejów w środowisku produkcyjnym. Przewód ułatwia elastyczną instalację i integrację z istniejącymi systemami sterowania.

Ochrona i warunki eksploatacji

Urządzenie jest przystosowane do pracy w napięciu DC, z zasilaniem 24 V DC. Temperatura otoczenia w zakresie od -25 °C do 70 °C pozwala na zastosowanie zarówno w chłodnych halach, jak i w miejscach o podwyższonej temperaturze pracy maszyn.

Stopień ochrony IP69K zapewnia odporność na silne strumienie wody pod wysokim ciśnieniem i pył, co jest istotne w myciu maszyn i w środowiskach z opiłkami.

Kontakt w układzie 1 NO + 1 NC umożliwia realizację sygnalizacji stanu zamknięcia i otwarcia w jednym urządzeniu. Bezstykowa zasada działania ogranicza ryzyko zakłóceń mechanicznych i wydłuża żywotność w porównaniu z rozwiązaniami stykowymi.

Montaż i integracja w systemach bezpieczeństwa

Wyłącznik przeznaczony jest do zastosowań przemysłowych, gdzie wymagana jest niezawodna detekcja położenia elementów zabezpieczających. Niska wysokość 13 mm i prostopadłościenna forma ułatwiają montaż na drzwiach szaf, osłonach napędów i przesuwnych barierach.

Dzięki przewodzie 5 m PUR instalacja nie wymaga dodatkowych złączy w pobliżu czujnika, a odporność mechaniczna przewodu zmniejsza potrzebę prowadzenia dodatkowych osłon. Parametry elektryczne i mechaniczne pozwalają na współpracę z przekaźnikami bezpieczeństwa i sterownikami maszyn w architekturach kategorii bezpieczeństwa.

Urządzenie nie jest przeznaczone do zastosowań w smart home, a jego parametry są ukierunkowane na wymagania przemysłowe dotyczące niezawodności i odporności środowiskowej.
