Magnetyczny wyłącznik bezpieczeństwa 1 n/o, 1 n/z, 4-stykowe złącze zewnętrzne M8, obudowa kwadratowa, IP67, odległość przełączania 8 mm, wysokość 13 mm, opakowanie jednostkowe =1 sztuka bez aktuatora. 522120

Magnetyczny wyłącznik bezpieczeństwa bezstykowy do monitorowania osłon

Magnetyczny wyłącznik bezpieczeństwa z reedowymi stykami bezpieczeństwa przeznaczony jest do bezstykowego nadzoru drzwi i osłon maszyn współpracujących z elektronicznymi przekaźnikami bezpieczeństwa. Działa bez mechanicznego styku, co ogranicza zużycie i pozwala na ciche, powtarzalne przełączanie przy zachowaniu funkcji 1 styku NO i 1 styku NC. Wersja przeznaczona jest do pracy z napięciem DC i dostarczana jest bez aktuatora, jako pojedynczy czujnik w opakowaniu jednostkowym.

Budowa i montaż

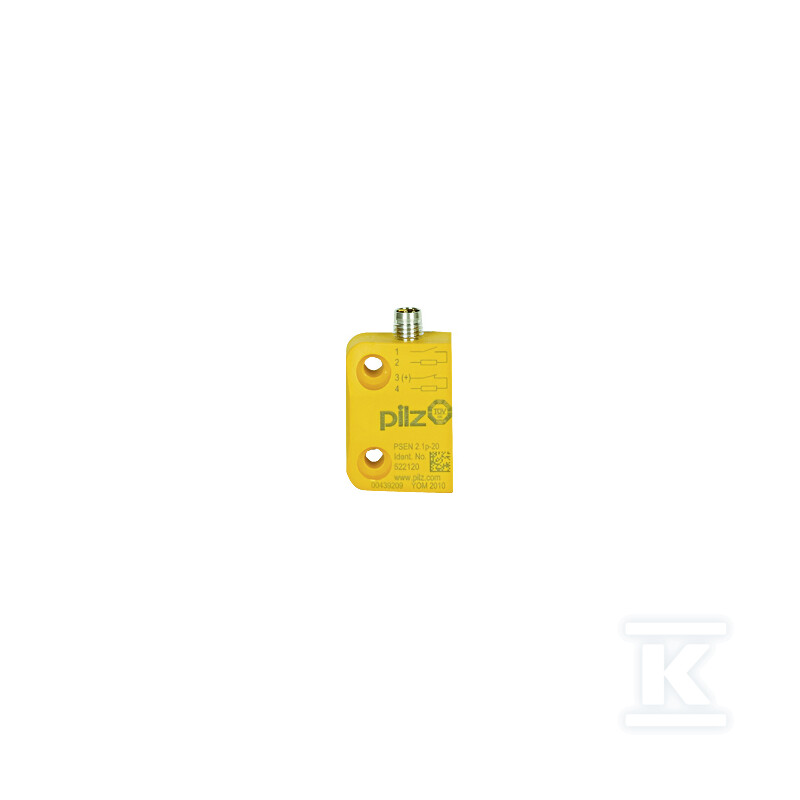

Obudowa ma kształt prostopadłościanu, kwadratowy w przekroju, wykonana z tworzywa PBT w żółtym kolorze. Wymiary czujnika to szerokość 26 mm, wysokość 36 mm i długość 13 mm, co pozwala na montaż w ciasnych przestrzeniach obudów maszyn. Połączenie realizowane jest przez zewnętrzne 4-stykowe złącze męskie M8, ułatwiające szybkie podłączenie przewodu i orientację w instalacji. Konstrukcja typu switch only z osłoną ochronną umożliwia szeregowe łączenie czujników w łańcuchu bezpieczeństwa. Reedowe styki bezpieczeństwa 1NO + 1NC zapewniają sygnał stanu osłony do przekaźnika.

Parametry pracy i bezpieczeństwo

Czujnik pracuje w zakresie temperatury otoczenia od -25 °C do 70 °C i jest przystosowany do napięcia przełączania 24 V DC. Maksymalny prąd styku bezpieczeństwa wynosi 0,01 A. Odległość przełączania wynosi 8 mm, przy strefie działania 0,5 mm, co daje powtarzalne załączanie przy zbliżeniu aktuatora magnetycznego. Zasięg wykrywania Sao to 8 mm, a Sar to 26 mm. Stopień ochrony obudowy to IP67, co w praktyce oznacza odporność na zapylenie i zachlapanie w warunkach przemysłowych. Zgodność deklarowana jest z normami CE, cULus, EAC i TÜV.

Zastosowanie i kompatybilność

Urządzenie jest przeznaczone jako element systemu bezpieczeństwa maszyn, do nadzoru drzwi, klap i osłon ruchomych współpracujących z elektronicznymi przekaźnikami bezpieczeństwa serii PSENmag. Brak mechanicznego styku zmniejsza ryzyko zakleszczenia i zużycia, a kompaktowe wymiary ułatwiają integrację z istniejącymi obudowami. Cztery piny M8 oraz sygnały NO/NC pozwalają na bezpośrednie podłączenie do logiki bezpieczeństwa bez dodatkowych przetworników.
