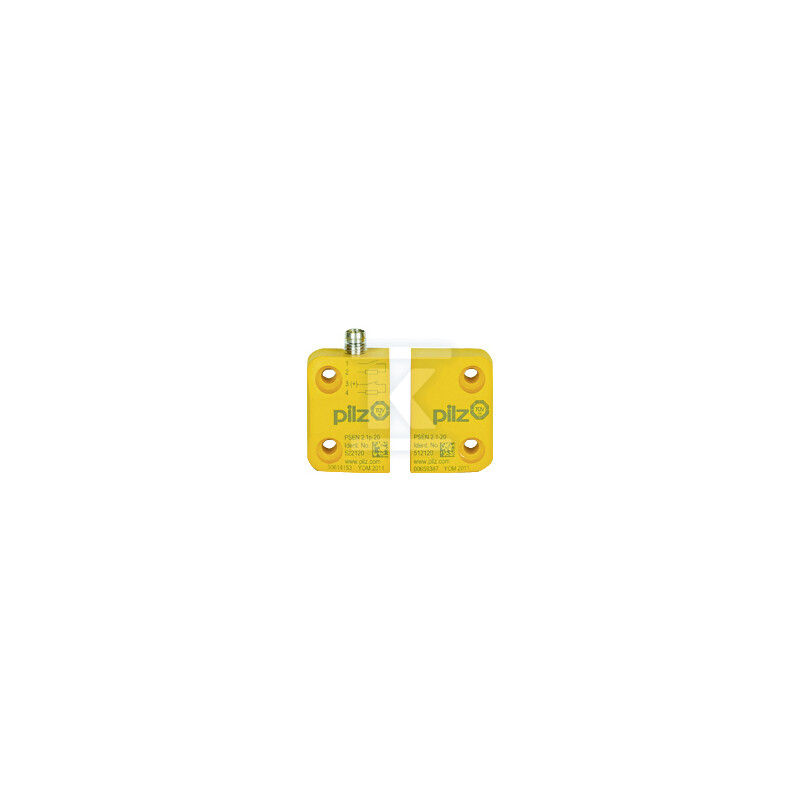

Magnetyczny wyłącznik bezpieczeństwa 1 n/o 1 n/z, 4-stykowe złącze zewnętrzne M8, konstrukcja kwadratowa, IP67, odległość przełączania 8 mm, wysokość 13mm, opakowanie jednostkowe =1 sztuka z aktuatorem. 502220

Magnetyczny wyłącznik bezpieczeństwa z serii PSEN 2.1 do zabezpieczeń dostępu

Magnetyczny wyłącznik bezpieczeństwa PSEN 2.1 to bezstykowe rozwiązanie do monitorowania pozycji osłon i drzwi maszyn. Działa na zasadzie czujnika magnetycznego z jednym stykiem zwiernym i jednym rozwiernym, co pozwala na realizację obwodu bezpieczeństwa bez mechanicznego zużycia styków. Wersja z 4-stykowym złączem M8 i kwadratową obudową przeznaczona jest do montażu w miejscach, gdzie liczy się kompaktowy wymiar i odporność na warunki przemysłowe. Dostawa obejmuje komplet z aktuatorem, gotowy do instalacji.

Budowa i złącze

Obudowa ma formę prostopadłościanu o wymiarach 26 mm szerokości, 36 mm wysokości i 13 mm głębokości. Kwadratowy kształt ułatwia pozycjonowanie na płaszczyźnie montażowej, a niewielka głębokość pozwala na zastosowanie w ciasnych wnękach. Złącze elektryczne to wtyk męski M8 4-pin, co zapewnia szybkie i pewne podłączenie bez dodatkowych przewodów. Stopień ochrony obudowy to IP67, w dokumentacji producenta wskazywany również IP65, co oznacza odporność na zapylenie i zachlapanie. Urządzenie nie ma diody LED statusu, co upraszcza sygnalizację w systemach z zewnętrzną diagnostyką. Masa netto to ok. 34 g, masa brutto ok. 41 g.

Zasada działania i parametry pracy

Wyłącznik pracuje w napięciu DC, znamionowo 24 V DC. Konfiguracja styków to 1NO + 1NC, z maksymalnym prądem bezpiecznych styków 0,01 A. Zapewniona odległość załączenia wynosi 8 mm, a zapewniona odległość wyłączenia 26 mm, co daje wyraźny margines działania i pewność rozłączenia przy odsunięciu aktuatora. Zakres temperatur pracy to -25 ... 70 °C, dzięki czemu urządzenie nadaje się do hal produkcyjnych i pomieszczeń o zmiennych warunkach klimatycznych. Znamionowa częstotliwość przełączeń do 1 Hz. Produkt posiada aprobaty CE, cULus Listed i TÜV.

Montaż i zastosowanie w praktyce

Dzięki odległości przełączania 8 mm montaż nie wymaga precyzyjnego, szczelinowego dopasowania aktuatora do czujnika, co skraca czas instalacji i ułatwia serwis. Kwadratowa konstrukcja oraz złącze M8 pozwalają na montaż w orientacji pionowej i poziomej. Wyłącznik nadaje się do szeregowego łączenia w obwodach bezpieczeństwa maszyn, gdzie wymagana jest redundancja i monitorowanie otwarcia osłon. Komplet z aktuatorem dostarczany jest jako jednostka, co eliminuje ryzyko pomyłki przy doborze pary. Brak elementów mechanicznych w torze przełączania ogranicza zużycie i konieczność konserwacji.
