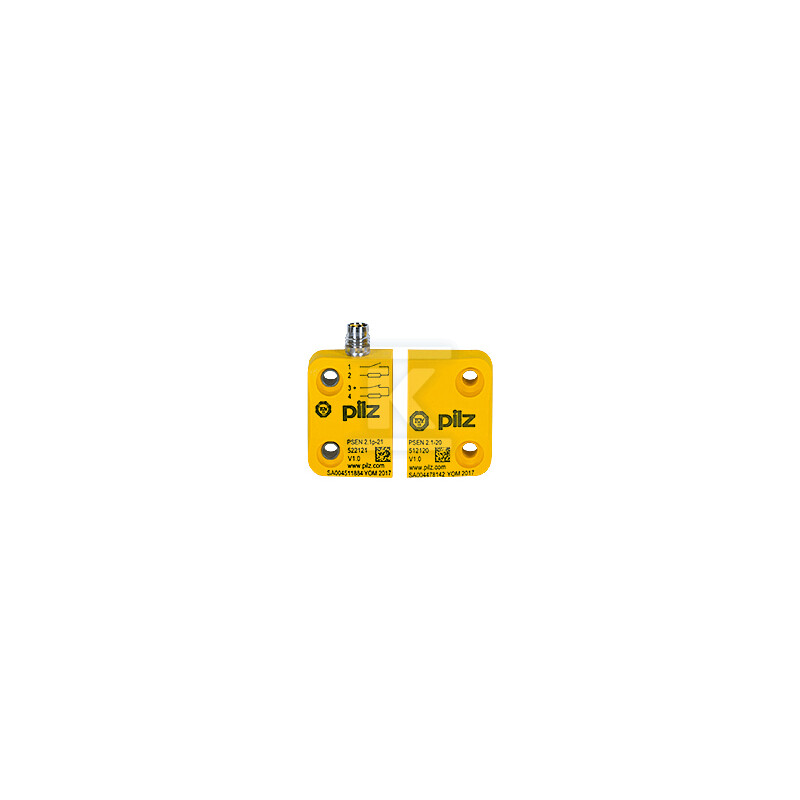

Magnetyczny wyłącznik bezpieczeństwa 1 n/o 1 n/z, 4-stykowe złącze zewnętrzne M8, z LED, konstrukcja kwadratowa, IP67, odległość przełączania 8 mm, wysokość13 mm, opakowanie jednostkowe = 1 sztuka z aktuatorem. 502221

Bezstykowy wyłącznik bezpieczeństwa magnetyczny PSEN 2.1 do zabezpieczeń maszyn i urządzeń

Wyłącznik magnetyczny z serii PSEN 2.1 to bezstykowe rozwiązanie do zabezpieczania osłon i punktów dostępu w maszynach. Wersja z LED i kwadratową obudową łączy sygnalizację stanu pracy z odporną na warunki przemysłowe konstrukcją. Dostarczany jest jako kompletna jednostka z aktuatorem, co pozwala na szybkie uruchomienie bez dodatkowego doboru elementów.

Konstrukcja, montaż i materiały

Obudowa ma formę prostopadłościanu o wymiarach 36 mm wysokości, 26 mm szerokości i 13 mm głębokości, z górną częścią wykonaną z PBT. Czujnik nadaje się do montażu zlicowanego, przy zachowaniu wskazówek montażowych producenta. Połączenie realizowane jest złączem zewnętrznym M8 4-stykowym w wersji męskiej, co ułatwia okablowanie w ciasnych przestrzeniach szaf i obudów.

Stopień ochrony to IP65 i IP67, dzięki czemu urządzenie pracuje w środowisku z pyłem i zachlapaniami. Wbudowana dioda LED daje bezpośrednią informację o stanie przełączania bez potrzeby dodatkowych wskaźników. Masa netto wynosi 35 g, masa brutto 62 g. Konstrukcja kwadratowa i niska wysokość 13 mm pozwalają na dyskretne osadzenie w drzwiach, osłonach ruchomych i panelach maszyn.

Działanie, parametry elektryczne i środowiskowe

Zasada działania jest magnetyczna, bez mechanicznego styku, co ogranicza zużycie i konieczność konserwacji. Odległość przełączania wynosi 8 mm, a strefa działania 0,5 mm zapewnia powtarzalne załączanie przy zbliżaniu aktuatora. Układ styków to 1 styku zwiernego i 1 rozwiernego, przeznaczony do obwodów bezpieczeństwa.

Zasilanie to 24 V DC, napięcie przełączania 24 V. Zakres temperatur pracy to -25 ... 70 °C, co obejmuje typowe warunki hali produkcyjnej i chłodniejsze pomieszczenia techniczne. Urządzenie jest przystosowane do szeregowego łączenia czujników, a klasa kodowania wg ISO 14119 jest niska. Klasyfikacja wg EN 60947-5-3 to PDDB.

Zastosowanie i certyfikaty

Wyłącznik sprawdza się w zabezpieczaniu dostępu do stref niebezpiecznych, bram, osłon ruchomych i interfejsów operatora, gdzie wymagana jest sygnalizacja stanu i niezawodna detekcja otwarcia. Dzięki bezstykowej pracy nadaje się do aplikacji z częstym cyklem załączania i tam, gdzie tradycyjne mikroprzełączniki szybko się zużywają.

Produkt posiada deklaracje zgodności CE, UKCA, EAC oraz znak TÜV. Spełnia wymagania normy EN 60947-5-3 dla urządzeń kategorii PDDB i jest zgodny z ISO 14119 w zakresie kodowania.
