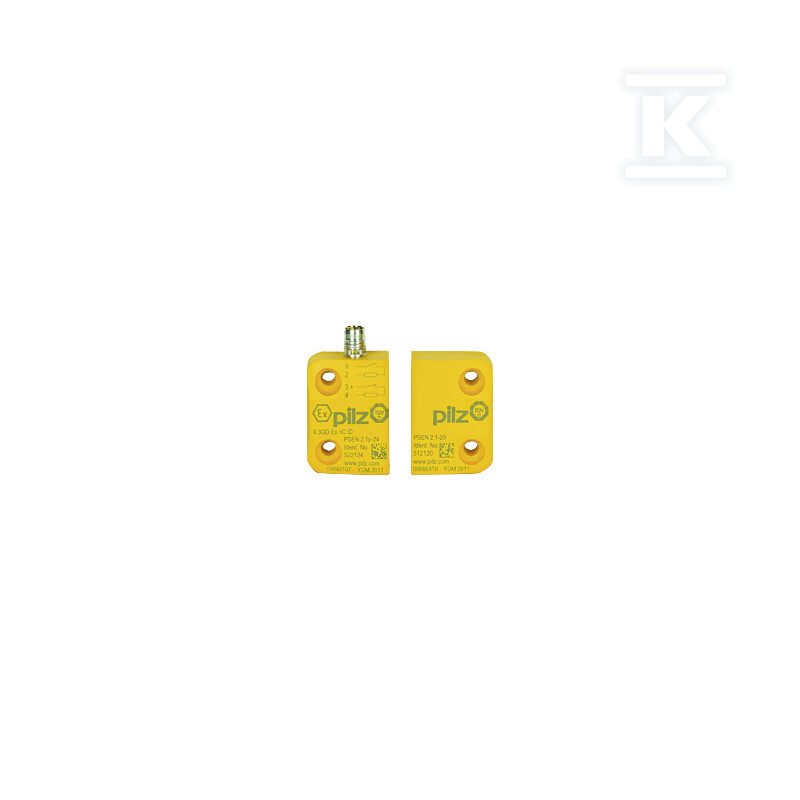

Magnetyczny czujnik bezpieczeństwa PSENmag, czujnik i aktuator w obudowie kwadratowej, certyfikat ATEX, 4-pinowe złącze zewnętrzne M8, w zestawie 1 para PRZEWÓD/M8/ZACZEP do mocowania 1 złącza wtykowego M8 502224

Magnetyczny czujnik bezpieczeństwa z certyfikatem ATEX do stref zagrożonych pyłem

Czujnik magnetyczny PSENmag w prostopadłościennej obudowie łączy funkcję czujnika i aktuatora w jednym kompaktowym urządzeniu przeznaczonym do zabezpieczeń maszyn w środowiskach z zagrożeniem wybuchem pyłu. Zasada działania magnetyczna zapewnia bezstykowe wykrywanie położenia bez zużycia mechanicznego, a niskie kodowanie wg ISO 14119 pozwala na szybką integrację w standardowych obwodach bezpieczeństwa. Złącze M8 4-pinowe męskie wychodzące na zewnątrz ułatwia podłączenie w ciasnych przestrzeniach montażowych, a możliwość montażu wpuszczanego ogranicza wystające elementy.

Budowa, wymiary i montaż

Obudowa ma formę prostopadłościanu o szerokości 26 mm, wysokości 45 mm i głębokości 13 mm. Górna część obudowy wykonana jest z PC, co w połączeniu z niewielką masą netto 35 g ułatwia instalację na drzwiach szaf i osłonach. Głębokość 13 mm pozwala na montaż w zagłębieniu, zgodnie z instrukcją instalacji, co ogranicza ryzyko uszkodzenia mechanicznego i poprawia estetykę zabudowy. Połączenie realizowane jest przez zewnętrzne złącze M8 4-pinowe męskie, co skraca czas okablowania i eliminuje potrzebę dodatkowych przewodów w miejscu czujnika. Wykorzystywany jest z dedykowanym aktorem kompatybilnym z daną aplikacją.

Parametry pracy i warunki środowiskowe

Urządzenie pracuje przy napięciu zasilania 24 V DC i przełączającym 24 V. Strefa działania wynosi 0,5 mm, co daje precyzyjne wykrywanie otwarcia osłony bez luzów mechanicznych. Zakres temperatur pracy to -25 °C do 55 °C, zgodny z oznaczeniem X dla aplikacji ATEX -25 °C ? ta ? +55 °C. Dopuszczalna wilgotność względna to 93 % przy 40 °C, a urządzenie jest przeznaczone do pracy do wysokości 2000 m n.p.m. Stopień ochrony obudowy to IP65 i IP67, a stopień zanieczyszczenia 3 pozwala na zastosowanie w typowych warunkach przemysłowych. Klasyfikacja do EN 60947-5-3 to PDDB, a urządzenie nie jest przeznaczone do łączenia szeregowego.

Certyfikacja ATEX i zgodność normatywna

Czujnik posiada certyfikat ATEX SEV 12 ATEX 0121 X. Kategoria pyłowa to II 3D Ex mc tc IIIC T80°C, co potwierdza przydatność do stref zagrożonych wybuchem pyłu. Oznaczenia aprobat obejmują CE, UKCA, cULus Listed, ATEX, electrosuisse, TÜV oraz EAC z certyfikatem RU-C-DE-HB-B-03003-23. Zgodność z EN 60947-5-3 w klasie PDDB oraz niskim poziomem kodowania wg ISO 14119 ułatwia projektowanie obwodów kategorii bezpieczeństwa.
