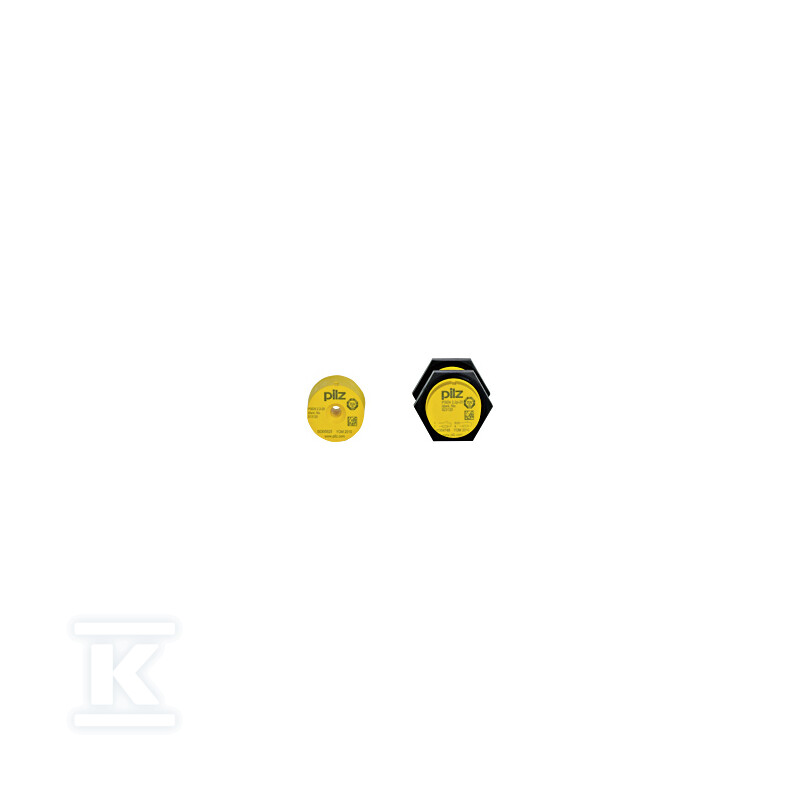

Magnetyczny wyłącznik bezpieczeństwa 1 n/o, 1 n/z 4-stykowe złącze zewnętrzne M8, okrągłe M 30, IP67, odległość przełączania 8 mm, opakowanie jednostkowe= 1 szt. z aktuatorem. 503220

Bezpieczne zabezpieczenie maszyn z bezstykowym wyłącznikiem magnetycznym

Bezstykowy magnetyczny wyłącznik bezpieczeństwa. Wersja z okrągłą obudową M30 i złączem M8 4-stykowym męskim zapewnia szybki montaż w instalacjach przemysłowych, a w komplecie z aktuatorem magnetycznym. Konstrukcja non-contact eliminuje zużycie mechaniczne styków, a sygnał przełączany jest indukcyjnie bez fizycznego kontaktu.

Budowa i materiały obudowy

Obudowa o wymiarach 30 mm szerokości, 30 mm wysokości i 36 mm głębokości wykonana jest z tworzywa PBT w górnej części, co zapewnia odporność mechaniczną i stabilność wymiarową. Złącze zewnętrzne M8 4-pin męskie umożliwia bezpośrednie podłączenie przewodu bez dodatkowych złączek. Stopień ochrony obudowy to IP67, w dokumentacji ETIM wskazywany również jako IP65, co pozwala na pracę w środowisku z zachlapaniem i pyłem. Masa netto wynosi 55 g, masa brutto 62 g, a jednostka opakowaniowa zawiera 1 szt. z aktuatorem.

Parametry elektryczne i mechaniczne

Wyłącznik realizuje układ stykowy 1 n/o + 1 n/z, zasilany napięciem DC, w praktyce 24 V DC. Typ działania to bezstykowy, magnetyczny, z serii PSEN. Odległość przełączania wynosi 8 mm, przy strefie działania 0,5 mm, co daje wyraźny punkt zadziałania i powtarzalność sygnału. Zakres temperatur pracy to -25 ... 70 °C, a urządzenie jest zgodne z dyrektywą RoHS. Wersja z aktuatorem typu 1 zapewnia prawidłową współpracę magnetyczną i jest dostarczana razem z czujnikiem.

Montaż, zasięg działania i warunki pracy

Kompaktowa forma M30 ułatwia integrację w ograniczonej przestrzeni, a okrągła budowa pozwala na montaż na płaszczyźnie lub w prowadnicach maszynowych. Zasięg 8 mm umożliwia montaż z tolerancją mechaniczną bez konieczności precyzyjnego pozycjonowania, a wąska strefa działania 0,5 mm ogranicza fałszywe zadziałania. Odporność na temperatury od -25 °C do 70 °C pozwala na zastosowanie w chłodnych halach i w pobliżu źródeł ciepła.
