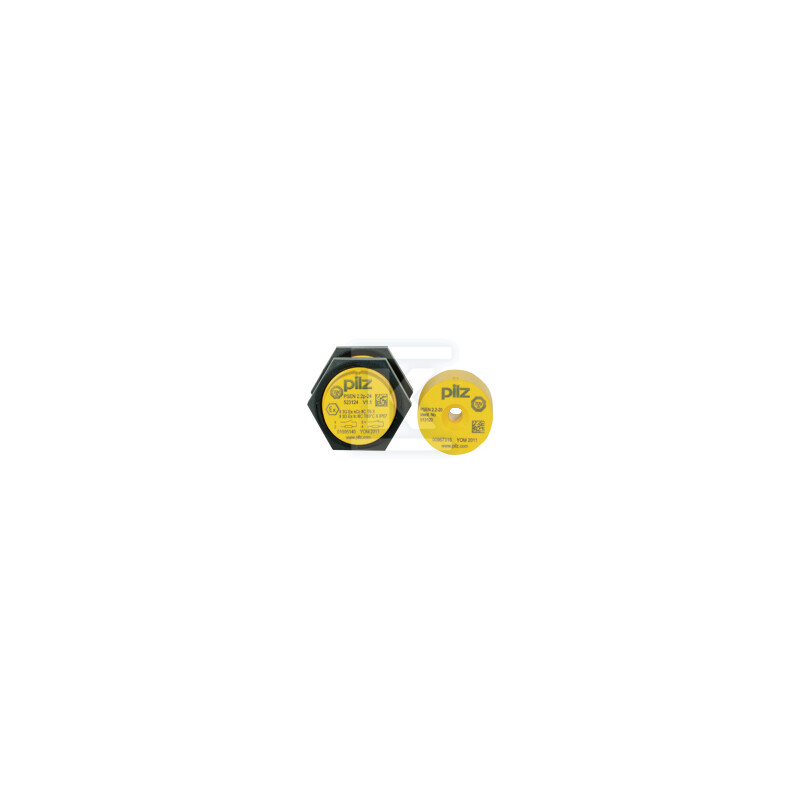

Magnetyczny czujnik bezpieczeństwa PSENmag, czujnik i aktuator w obudowie okrągłej, certyfikat ATEX, 4-pinowezłącze zewnętrzne M8, połączenie szeregowe, w zestawie 1 para PRZEWÓD/M8/ZACZEP do mocowania 1 złącza wtykowego M8 503224

Magnetyczny czujnik bezpieczeństwa do stref zagrożonych wybuchem z możliwością połączenia szeregowego

Magnetyczny czujnik bezpieczeństwa PSENmag w okrągłej obudowie łączy funkcję czujnika i aktuatora w jednym urządzeniu przeznaczonym do zabezpieczania dostępu do stref niebezpiecznych maszyn. Zasada działania magnetyczna zapewnia bezstykowe wykrywanie położenia, a niski poziom kodowania wg ISO 14119 ogranicza ryzyko przypadkowego ominięcia zabezpieczenia. Konstrukcja pozwala na montaż wpuszczany, zgodnie z instrukcją instalacji, co ułatwia integrację w obudowach maszyn i szafach sterowniczych. Strefa działania wynosi 0,5 mm, a urządzenie jest przystosowane do pracy w szeregu z innymi elementami systemu.

Budowa, wymiary i odporność mechaniczna

Obudowa ma wymiary 30 mm szerokości, 30 mm wysokości i 44,9 mm głębokości, przy masie netto ok. 55 g. Górna część obudowy wykonana jest z PBT, co zapewnia stabilność mechaniczną i odporność na typowe czynniki środowiskowe w przemyśle. Stopień ochrony IP65/IP67 chroni elektronikę przed pyłem i zachlapaniem, a deklarowana odporność na wilgotność 93 % w 40 °C pozwala na stabilną pracę w pomieszczeniach o podwyższonej wilgotności. Kompaktowy kształt ułatwia montaż w ograniczonej przestrzeni, a możliwość montażu wpuszczanego ogranicza wystające elementy.

Złącze, zasilanie i praca w szeregu

Zasilanie DC 24 V z napięciem przełączania 24 V zapewnia kompatybilność z typowymi obwodami bezpieczeństwa maszyn. Połączenie realizowane jest przez zewnętrzne złącze M8 4-pinowe męskie, co upraszcza okablowanie i serwis. Urządzenie jest przystosowane do połączenia szeregowego, dzięki czemu kilka czujników może być połączonych w łańcuch bez rozbudowy okablowania. Współpracuje z aktorem typu PSEN 2.2-20, tworząc kompletny układ zabezpieczający oparty na detekcji pola magnetycznego.

Certyfikaty ATEX, warunki pracy i zgodność normatywna

Czujnik posiada certyfikat ATEX SEV 12 ATEX 0121 X z kategorią pyłową II 3D Ex mc tc IIIC T80°C, co potwierdza dopuszczenie do pracy w strefach zagrożonych wybuchem pyłu. Zakres temperatur pracy to -25 °C do 55 °C, zgodnie z oznaczeniem X: -25 °C ? ta ? +55 °C, a maksymalna temperatura otoczenia przy 2000 m n.p.m. wynosi +55 °C. Klasyfikacja do EN 60947-5-3 to PDDB. Urządzenie jest oznaczone CE, UKCA, cULus Listed, ATEX, electrosuisse, EAC oraz TÜV, co ułatwia wdrożenie w instalacjach wymagających wielokrotnych aprobat.
